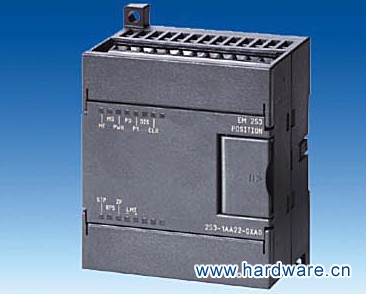

西门子EM253位控模块 订货数据：6ES7 253-1AA22-0A0
西门子EM253位控模块 产品信息：
EM253 是用于简单定位任务的一个功能模块。它通过高频率脉冲输入控制步进电机和伺服电机。
2产品设计.EM 253 定位模块可以采用与扩展模块的相同的方式安装，并可通过集成连接电缆连接到 S7-200 扩展模块。连接时，组态数据自动从 CPU 上读出。
3产品功能.
4技术参数
|
6ES7 253-1AA22-0A0 |
|
|
供电电压 |
|
|
允许范围,下限(DC) |
11 V |
|
允许范围,上限(DC) |
30 V |
|
输入电流 |
|
|
从背板总线 5 V DC，Z大 |
190 mA |
|
从电源L+，Z大 |
300 mA；从 12 V DC 起；130 mA，从 24 V DC 起 |
|
硬件组态 |
|
|
每个CPU适宜的模块数目 |
CPU 226/226XM：Z多5个，CPU 224：3个，CPU 222：Z多1个 |
|
数字量输入 |
|
|
数字量输入点数 |
5 |
|
型号 |
IEC Type 1，高电平有效 |
|
功能 |
Stop (STP)，切换参考点(RPS)，上限切换(LMT+)，下限切换(LMT-)，零点(ZP) |
|
输入电压 |
|
|
24 V |
|
STP, RPS, LMT+, LMT- DC 5 V; ZP DC 1 V |
|
STP, RPS, LMT+, LMT- DC 15 V; ZP DC 3 V |
|
输入延时(输入电压为额定值时) |
|
|
|
|
√；STP、RPS、LMT+、LMT- 0.2 - 12.8 ms；ZP，Z小 2 µs |
|
电缆长度 |
|
|
100 m; STP, RPS, LMT+, LMT- 100 m, ZP 10 m |
|
30 m；STP，RPS，LMT+，LMT- 30 m，ZP 不推荐 |
|
编码器 |
|
|
可连接的编码器 |
|
|
√ |
|
1 mA |
|
驱动接口 |
|
|
信号输出 I |
|
|
4；可选择 RS 422/RS 485 或 5 伏直流电压 |
|
RS 422 / RS 485（P0+，P0-，P1+，P1-） |
|
2.8 V；RL = 200Ω |
|
200 kHz; (P0+, P0-, P1+, P1-, P0, P1) |
|
屏蔽：10m；非屏蔽：1m |
|
信号输出 III |
|
|
5 V DC(P0, P1, DIS, CLR) |
|
30 V DC |
|
50 mA；输出延迟（DIS、CLR）Z长 30 µs |
|
光隔离 |
|
|
电隔离数字量输入 |
|
|
√ |
|
1 (STP, RPS, ZP), 2 (LMT-, LMT+) |
|
尺寸和重量 |
|
|
尺寸 |
|
|
71.2 mm |
|
80 mm |
|
62 mm |
|
重量 |
|
|
190 g |
