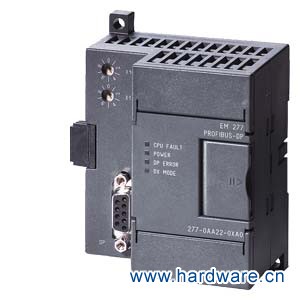

西门子EM277DP接口模块

6ES7 277-0AA22-0A0

供电电压

负载电压L+

• 额定值 (DC)

24 V

• 允许范围,下限(DC)

20.4 V

• 允许范围,上限(DC)

28.8 V

输入电流

从背板总线 5 V DC，Z大

150 mA

从传感器电流或外部电源 (24 V DC)，Z大

180 mA; 30 - 180 mA

输出电压

5 V DC

• 输出电流，Z大

90 mA

24 V DC

• 电压范围

20.4 至 28.8 V

• 输出电流，Z大

120 mA

• 电流限制

0.7 至 2.4 A

功耗

功耗,典型值

2.5 W

硬件组态

可连接的节点

TD 200 V2.0, OP, TP, PG/PC, S7-300/400, PROFIBUS DP 主站

接口

RS 485 接口数量

1

PROFIBUS DP

• 节点地址

0 至 99，可调节

• 电缆长度，Z长

1200 m; 100 至 1200 m, 取决于传输速率

• 每个网段中站的数量，Z大

32

• 自动检测传输速率

√

• 传输速率，Z大

12 Mbit/s; 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 Kbit/s; 1 / 1.5 / 3 / 6 / 12 Mbit/s

• 网络中站的数量，Z大

126; 其中Z多 99 个 EM 277

通讯功能

总线协议/传输协议

PROFIBUS DP (从站), MPI (从站)

连接数量

• MPI 连接，Z多

6

• 预留给 OP 通讯的数量

1

• 预留给编程器通讯的数量

1

连接方式

插入式 I/O 端子

X

尺寸和重量

尺寸

• 宽

71.2 mm

• 高

80 mm

• 深

62 mm

重量

• 重量，约

175 g
