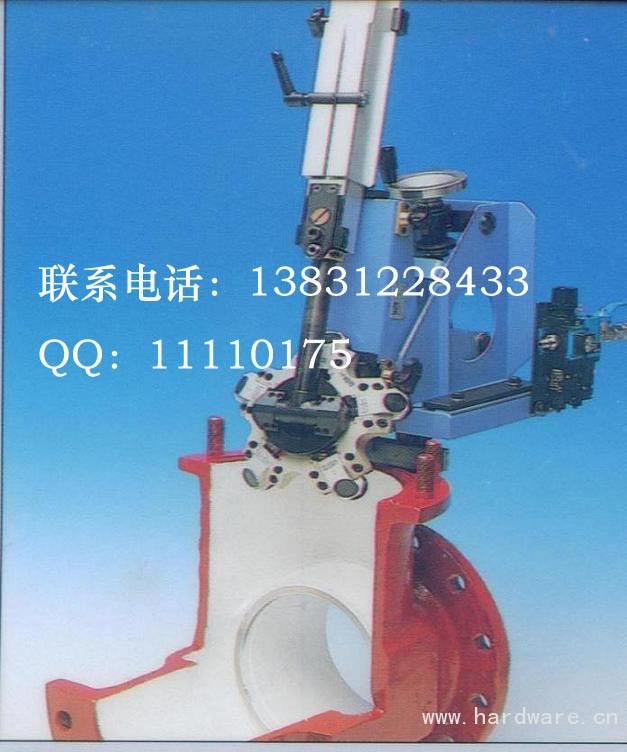

M-600型便携式阀门研磨机

专利号：ZL94 2 22876.6

联系人：吴先生        联系电话/微信：13831228433 一、    概述

M-600型便携式阀门研磨机具有效率高、携带方便、操作简单，可以在管道现场修复阀门密封面等特点。

二、    M-600型便携式阀门研磨机技术指标

a)        研磨直径：D=Φ180～Φ630mm可调

b)        适用阀门通径：DN200-600mm

c)        电机功率：1100W

d)       Z大调整深度：900mm

e)        输入电压：220V

f)         操作重量：25kg

g)      Z小开口尺寸：B=65mm

三、    M-600型便携式阀门研磨机安装

a)        按图1调整螺杆18将固定底座17固定在阀门体19上。

b)        将调整支架15用螺杆16固定在底座17上。

c)        将研磨爪1安装在研磨盘2上。然后装在联接盘3上。安装前先量好阀体被研磨面的中心直径。然后选择合适的研磨盘和研磨爪进行调整，以研磨爪1上的研磨片能全部覆盖阀体的被研磨面并且研磨片位于被研面中心为Z佳。研磨盘2有不可调式Φ220、Φ240、Φ300、Φ350和可调式Φ190、Φ300共六种

d)       …………………
