粉碎型格栅是市政、水利、泵站系统除污设备，它能将污水管网中的末片、空瓶、布片等杂物垃圾进行破坏，以维护泵站的设备使其正常工作。它是由破坏机和旋转式格栅鼓、机座、电控柜构成。
粉碎型格栅占地面积少，土建费用低。设备出资少，装置维修便利灵敏，工作费用低，能有用改善周围坏境。
传统回转式格栅空间需要大，需要建造泵房，土建本钱高；占地面积大。需要配套运送外运设备，出资力度大；设备本身重量大，体积大装置维修对比费事；对外运送的垃圾容易对周围的坏境发生二次的环境污染。
南京中德环保设备制造有限公司研制生产的格栅除污机能够完成全主动无人值守，有用的节约管理人员薪酬本钱，不需要配套一些隶属的运送设备，削减占地面积，然后电力费用也得到了相应的减耗，削减了平常维护的本钱。而传统的回转式除污机需要24的人工值守，人工薪酬本钱高；装置空间需要大，一些配套设施要齐全，才干完成整个设备的有用工作，工作的电力耗费较大，并且需要定期的查看维修养护，影响工作效率，添加额定的费用。
粉碎型格栅运用终究有哪些好处，如下：
A、能够代替格栅或者与格栅配合起来运用，不需要整理抛弃的杂物；
B、在水中进行破碎处置时，既能够维护水处置设备，又能够避免臭气外泄，维护环境；
C、破碎功用优秀，具有超载维护功能，工作安全可靠，可主动控制；
D、具有主动清洁功能；
E、粉碎型格栅装置及维护简单。在污水处置工程中，提升泵站是排水系统重要的组成系统。为了确保水泵的正常运行,通常会在水泵前设置格栅或破碎格栅,以别离无法经过水泵的固体物,但是这将带来栅渣的清捞、外运及相应的环境疑问。跟着对泵站环境需求的添加,破坏技术被应用于泵站的格栅设计,破碎格栅将阻拦的大块固体废物直接破坏成可经过水泵的小颗粒,与污水(或雨水)一同进入后续有些。这样就避免了栅渣清捞、外运及一系列环境疑问,有利于泵站的布局优化,实行操作主动化,并为泵站的埋地式缔造创造了条件
破碎格姗是为处置混在下水道中的固体物质而开发的设备。该机能将混在下水道中的布片、木片、空瓶罐等固体物破坏，以避免下水道水处置设备的堵塞，确保下水道水处置设备正常运行。
本产品主要应用范围：
1) 装置于下水道水泵前，对固体物的破碎；
2) 装置于拦污栅后，对从水中捞上的飘浮物的破碎；
3) 装置于燃烧炉前，将垃圾破碎至便于运送的尺度；
4) 安在污水处置管道中，对混入污泥中固体物的破碎
5) 对收回的空罐、电池、塑料品等的破碎。
本机所能破碎的物品有：破布、玻璃、纸制品、木制品、生理用品、空罐、残余、橡胶制品、绳类、软管、皮制品、塑料品等。
破碎格姗机格局：
本机首要由驱动部件、主动轴、从动轴、铣刀、机械密封、壳体等构成。驱动部件股动主动轴滚动，一起主动轴经过精细齿轮股动从动轴滚动，使固定于两轴上的铣刀呈逆向旋转，而将固体物咬挤破碎。
特色：可替代格栅或与格栅合作运用，无需整理抛弃杂物，
1. 在水中进行破碎处置，既能维护水处置设备，又可避免臭气外泄，维护环境。
2. 破碎功用优秀，具有超载维护功能，运行安全可靠，可主动控制。
3. 具有主动清洗功能。
4. 装置及维修保养简单。用途
该设备主要用于污水处理厂和泵站，可以满足大流量的应用场合，转鼓和格栅单独采用电机驱动，可以分别监测刀具和转鼓过载，保护设备正常运行。
2．主要技术参数
|
设备名称 |

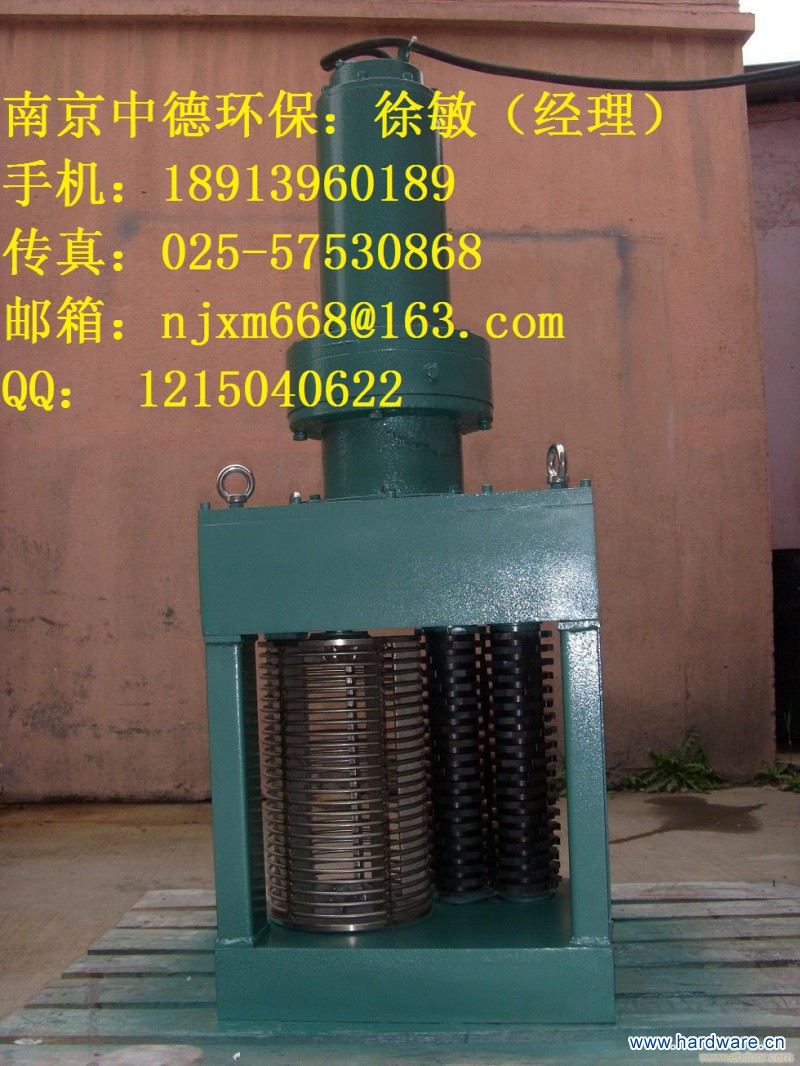

单转鼓式格栅破碎机 |
|
设备型号 |
DFS-600×300 |
|
处理量 |
450m3/h |
|
电机总功率 |
4.0KW |
|
设备高度 |
1700mm |
|
设备宽度 |
500mm |
3．产品特点
3.1优化设计的刀片，保证高效的切割能力和使用寿命。

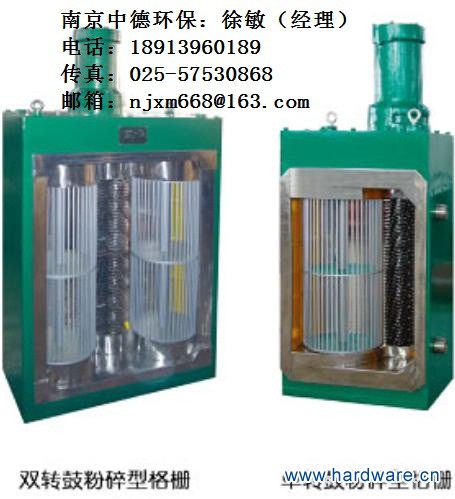

3.2双鼓设计，过水流量大，可以满足大流量的应用场合。DFS型破碎机处理量Z大可以达到450m3/h，电机总功率4.0kw。
3.3格栅间隙小，Z小可达6mm，可有效保证切割尺寸。
3.4进口电机减速机，提高了设备使用的可靠性。
3.5专门定制的机械密封系统，可长时间工作在恶劣的污水环境中。
3.6多电机设计，有效防止转鼓过载破坏，提高系统可靠性。
4．供货范围
装配完整的破碎机、有效可靠运行所需的附件、紧固件、就地接线盒、控制箱及所需的电缆、备品备件等。
5．结构要求
5.1每台转鼓破碎机包括：切割刀片、垫片、轴、转鼓柵网、轴承和密封圈、侧栏、底座、机壳、减速器和马达。
5.2为双轴设计，切割刀片和垫片应是单片分离的，不可以是整合体,两组独立的切割刀和垫片安装在两个平行的轴上，交替重叠，实现螺旋形的切割。两个旋转轴在驱动轴的带动下相向旋转。
5.3转鼓格栅由一个安装在垂直支架和轴上的圆圈组成。转动的鼓柵将引导所有固体颗粒进入相向转动的破碎刀具。转鼓分别由各自电机驱动。
5.4独立的切割刀片和垫片
切割刀片和垫片用高强度合金钢，表面打磨均匀并硬化处理至Z小45-55HRC。
5.5轴
破碎机的驱动轴和被驱动轴由高强度合金钢制成,调质处理,满足强度要求。
5.6转鼓格栅
转鼓由不锈钢304线圈制成。线圈的直径为6 mm，线圈与线圈之间间距为6 mm。转鼓柵网支撑架的材质为不锈钢304。转鼓轴由不锈钢304制成
5.7侧栏
侧栏由A3钢制造而成。表面做防腐.
5.8底座和机壳
破碎机底座由灰铸铁铸造而成。有一个导流装置，它在引导固体颗粒直接进入粉碎型格栅的同时，可起保护轴衬的作用。上机壳是灰铸铁，底部是热卷板材。
5.9减速器
性能良好的减速器适应于恶劣环境，具有较大的减震能力。
5.10电机
采用IP67可淹没电机，暴露在空气中电机可正常使用，在淹没在水下时也可正常使用。马达额定功率是4 千瓦（Z大） ， 220/380 伏特，3 相，50 赫兹。
b. 马达服务系数是1.15 。在满负荷时，效率因子不低于85%，功率因子不低于80%。
6．主要材料
粉碎机：
切割刀片和垫片: 热处理合金钢
轴： 热处理六角钢
底座和外壳: 灰铸铁
侧栏： 灰铸铁
密封面: 碳化钨/碳化钨
橡胶件: 丁晴橡胶
转鼓栅网： 不锈钢304
安装支架: 不锈钢304
维修格栅： 不锈钢304
7．二控制系统
控制器将为破碎机提供独立控制。控制器额定功率为5.5 kw（Z大），380伏特，3 相，50Hz 。
7.1控制器装有“开—关/重新设置—自动”三档选择开关。
在“关/重新设置”档，破碎机应停止运转。
在“开”档，破碎机运转。
在“自动”档，破碎机的开/关，由远程控制器控制开或停。
只有将开关选择打到“关/重新设置”档，破碎机才会被重新设置。
7.2 安全措施
7.2.1堵塞情况发生时，处于开/自动两种模式下控制器会停止破碎机，并使之反转来清除障碍物。堵塞清除后，控制器会恢复到正常运转。如果堵塞情况仍存在，控制器自动在30秒内执行反转过程，Z多可以执行三次。如若三次反转后堵塞情况仍存在，控制器会断掉马达的电源，并启动延迟和不正常状态指示灯。
8．安装
按照设计图纸要求安装。供方提供设备的预埋件、固定件及支承件。
制造商的服务
制造商应派有经验的技术代表到现场进行指导安装、检查、测试，协助进行调试运行，进行试运行前的培训，并提交安装验收证明。
业主员工的培训将按照投标商与业主签订的合同执行。
9．性能测试
9.1 防护罩和驱动机构以及整台机械格栅应在工厂进行组装及试运行、验证格栅机符合设计规定的性能要求及有关标准。
9.2 发货前，投标商应对货物质量、规格、性能、数量等进行全面的检验，并出具一份证明货物符合合同规定的证书。
9.3 现场性能测试项目
检测外形尺寸、外观质量。
噪声 设备运行时，其噪声值不大于76db（A）。
电气控制部分功能是否符合要求，应接线正确，排线整齐，无不安全因素等。
机械过载保护装置灵敏可靠，过载时发出报警信号，设备停止工作。
检验运转精度。整机试运转应平稳，连续运转48小时。除污机工作时，整机运行平稳，无卡阻、刮擦和异常现象，机构动作灵活可靠。
一、粉碎型格栅简述：
粉碎型格栅除污机运用高新技能将下水道中的布片、木片、空瓶罐等固体废弃物破坏成细微的达到6～12mm的小颗粒随污水一同进入后续处置工序，为地埋式泵站全封闭规划发明了条件，节省了土建造价，美化了环境。广泛运用于市政、水利、泵站体系；可替代传统格栅或与其合作运用。
二、格局及原理 ：
粉碎型格栅除污机由驱动部件、切开刀片、垫片、主动轴、从动轴、中心轴支承、密封设备、箱体、转鼓、轴衬导流设备、主动耦合设备、溢流格栅等格栅附件及操控体系构成。
作业原理：当夹裹着固体颗粒的污水通过破坏机时，颗粒被格栅截留，经冲刷或旋转导向下进入破坏机，被相向旋转的切开刀片切开成细微的颗粒，随污水一同流入下道工序。
三、技能特色：
1、格局
粉碎型格栅除污机选用双轴规划。相互共同的切开刀片和垫片装置在两个平行的旋转轴上，替换重叠，完成螺旋形的切开，在精度、力度和利度上均处于先进水平。切开刀片和垫片心里呈六角形，装置在六角形的传动轴上，构成破碎机组，完全地破坏污水中固体颗粒。
粉碎型格栅除污机装备自控体系。当发作固体阻塞时，使刀片主动回转，待障碍物退出后重新进行破坏，当屡次回转后仍不能切开时设备主动停机，完成整个进程的智能化操控，满意无人值守的需求。
2、破坏性能优越
破坏式格栅除污机刀片规划共同，格局形式多样，选用进口资料的合金钢制作。在差速双轴的股动下耦合滚动，发生强壮的挤压力，能将固体物完全破坏，增加了设备的过水功率和运用寿命。
