方案概述
在本方案中我们采用 “无线型温湿度记录仪”来检测每个药库的温湿度。所有温湿度通过RF模块上传至电脑、通过电脑配套的“华盛光温湿度管理软件V1.0”进行数据的查看、分析、处理、打印报表。并具备每个温湿度单点告警功能。
4、设计依据
《医院类医疗机构药房(药库)建筑设计规范》
《JB/T5243-91工业控制计算机系统验收大纲》
《GB50198-94计算机系统安全准则》
《GBJ93-86自动化仪表选型规定》
《HG20507-92工业自动化仪表工程施工及验收规范》
《GB 50054-95低压配电设计规范》
《GB 50194-93建设工程施工现场供用电安全规范》
《JJG874-2007温度指示控制仪》
二、 建设方案
1、 需求分析
项目现场共有三个地方的库房。A库房面积为700平米、B库房是面积分别为1400平米和2200平米的上下两层、C库房是面积分别为50平米和400平米的上下两层。根据就近原则在A库房、B库房的上下两层、C库房分别配置一套监控软件，并且在监控中心或药管中心配置一套集中监控软件。

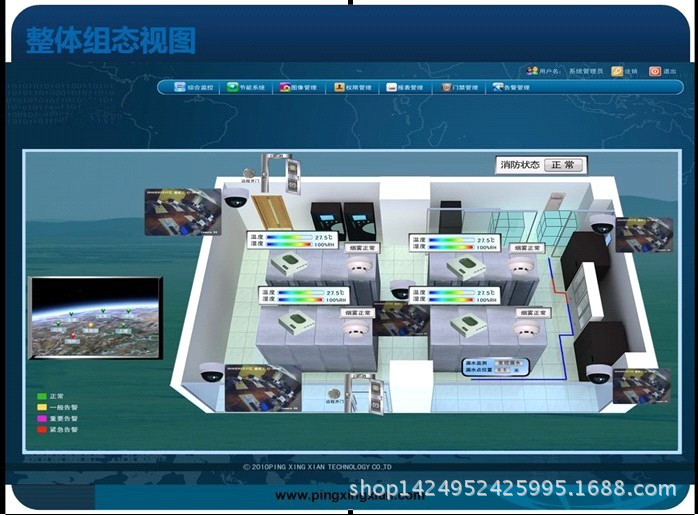

2、 建设效果图
通过建设一个3D场景虚拟化现实的监控中心，使得管理上更加直观、同时具有参观浏览价值。
图1 3D浏览模式
图 2 直接浏览模式
3、 系统架构图
所有温湿度都通过TCP/IP网络接入到局域网中，通过在指定电脑上安装“华盛光温湿度管理软件V1.0”进行数据的采集、查看、分析、处理、打印报表。参考如下图形：
图3 系统架构图
4、温湿度安装
本方案中采用”无线型温湿度记录仪”，在如下规范配置
（一）每一独立的药品库房或仓间至少安装2个测点终端，并均匀分布。
（二）平面仓库面积在300平方米以下的，至少安装2个测点终端；300平方米以上的，每增加300平方米至少增加1个测点终端，不足300平方米的按300平方米计算。
平面仓库测点终端安装的位置，不得低于药品货架或药品堆码垛高度的2/3位置。
（三）高架仓库或全自动立体仓库的货架层高在4.5米至8米之间的，每300平方米面积至少安装4个测点终端，每增加300平方米至少增加2个测点终端，并均匀分布在货架上、下位置；货架层高在8米以上的，每300平方米面积至少安装6个测点终端，每增加300平方米至少增加3个测点终端，并均匀分布在货架的上、中、下位置；不足300平方米的按300平方米计算。
高架仓库或全自动立体仓库上层测点终端安装的位置，不得低于Z上层货架存放药品的Z高位置。
（四）储存冷藏、冷冻药品仓库测点终端的安装数量，须符合本条上述的各项要求，其安装数量按每100平方米面积计算。
参考如下图形：
图1 温湿度布置平面图
5、监控软件

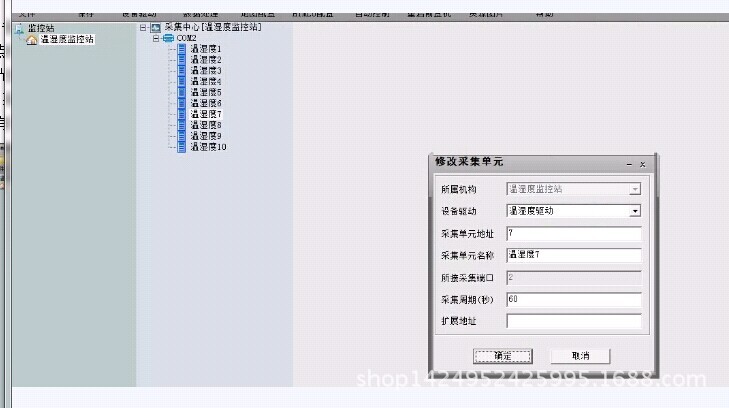

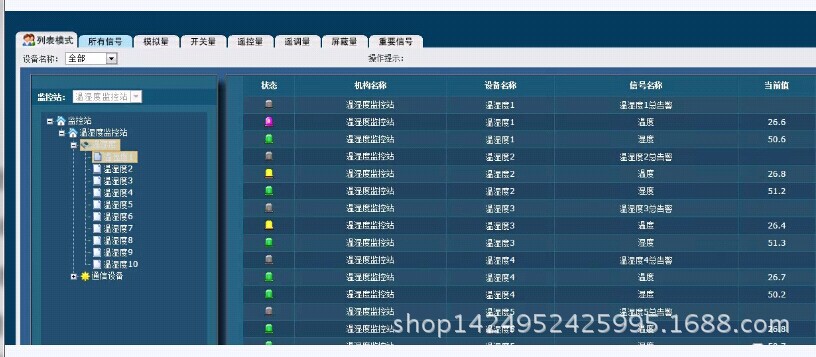

5.1 主监控页面
图2.1 主监控页面

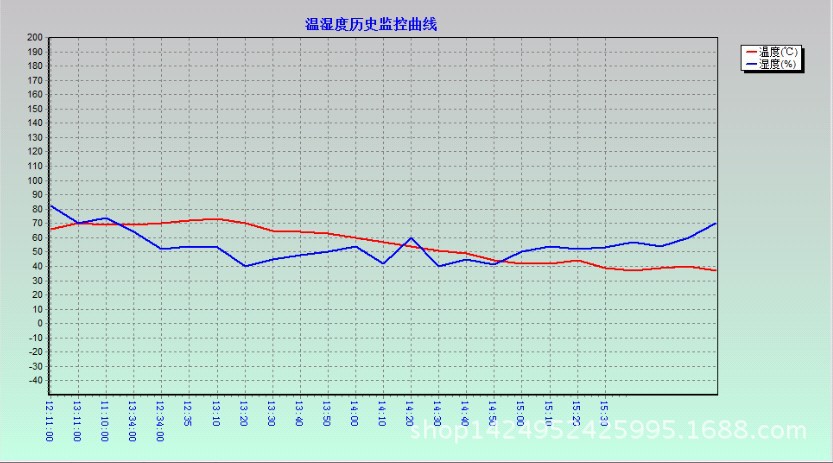

5.2 温湿度运行曲线分析
图2.2温湿度运行曲线

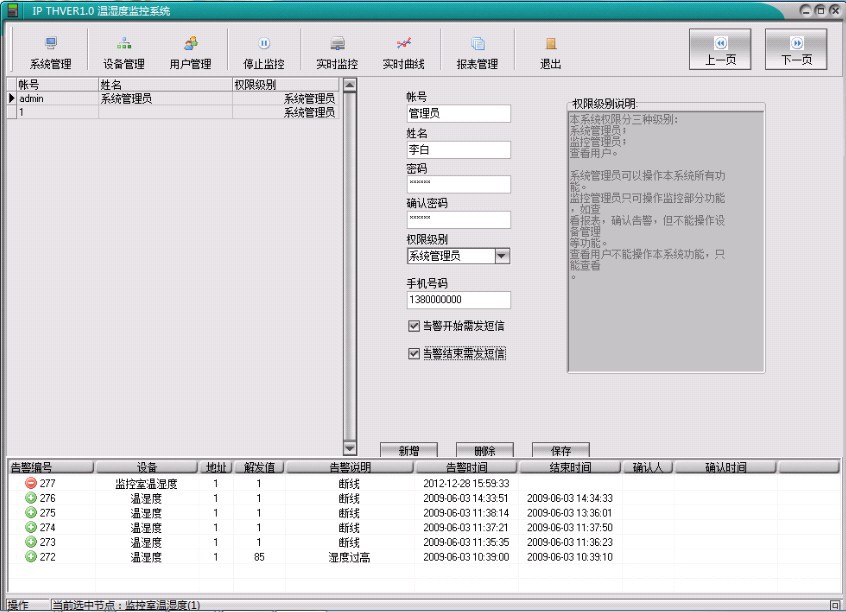

5.3 管理员权限设置
图2.3 管理员权限设置

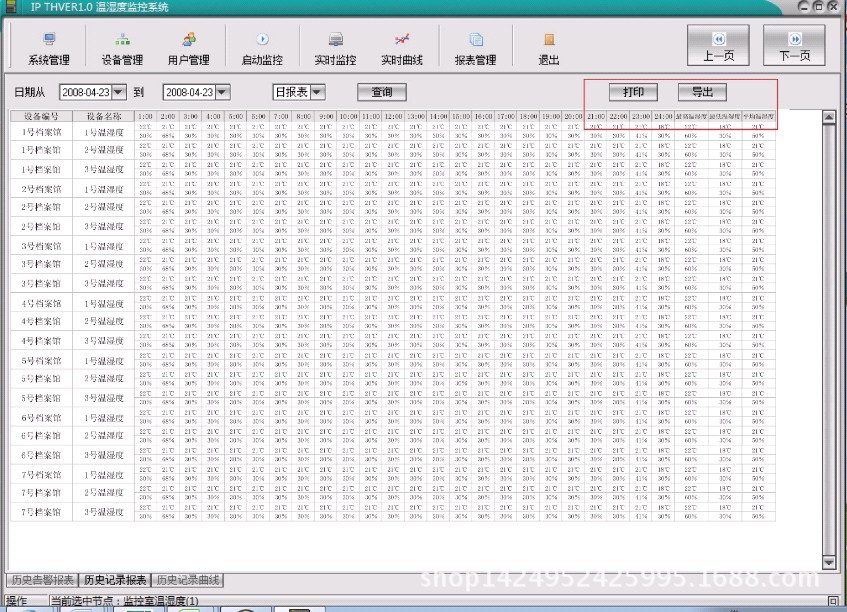

5.4报表打印
软件支持报表直接打印、导出EXCEL文档。参考图2.4
图2.4 报表打印
三、异常告警
由我们系统采用直观的图形界面实时动态显示处于机房内不同空间位置的温湿度真实值，当检测值超过各工作区规定的温湿度上下限报警临界值时即刻报警，提醒管理人员温度过高、湿度过高、温度过低、湿度过低等变化，以便及时采取调整措施。通过动态曲线对机房的温湿度趋势进行估测。历史曲线可供机房管理人员参考，以便根据当地的各季节温湿度状况适时调整。
支持告警告警模式：
1、语音告警，通过电脑发送语音告警；
2、声光告警：在每个温湿度监控点和本地发出声光告警；
3、短信告警：直接发送告警信息到指定用户手机上；
4、电话告警：直接打电话到指定用户手机上。
四、硬件参数
1、温湿度传感器
温湿度产品利用半导体敏感性元件来测量空气中的温度、湿度，输出检测测量结果。目前主要有三大温湿度系列产品，分别是智能型，模拟量/开关量型，单温度型。本项目采用无线型温湿度记录仪。
外观及接线图：
产品特点：
u 薄型设计，轻巧美观。
u 独特风道设计，防止电路温升影响传感器真实测试。
u LCD点阵显示。
u 专利结构技术，易于安装，易于维护。
u 精度高，一致性好，防护性能极好。
u TCP/IP 通讯模块输出。
主要技术参数
工作电源：24vdc
准 确 度:温度 ≤±0.5℃，湿度±3%RH
范 围：温度 -40-80℃，湿度：0-100%RH
输 出：无线信号，温湿度公共报警常开触点输出，驱动能力AC250V3A
存储容量: ≧26万条，按每分钟记录一次，可记录存储180天以上的数据。
结构形式: 壁挂一体式
