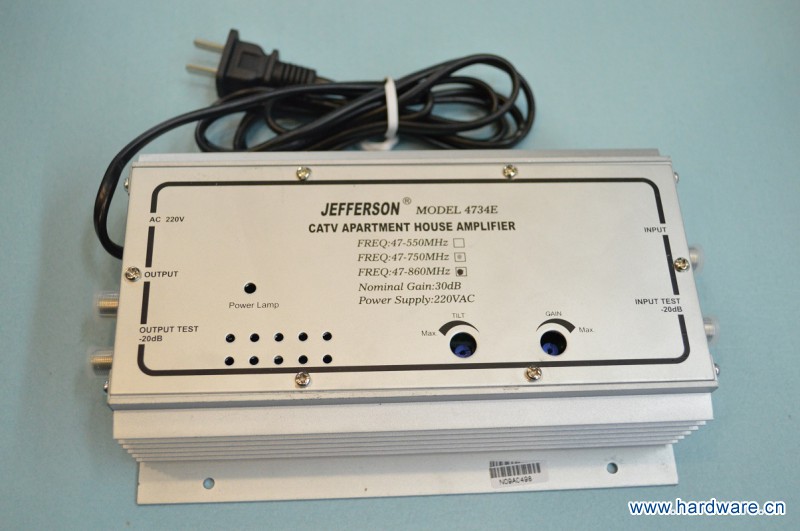

概 述: 4734E正向采用philips放大模块，反向为通过型或放大型可选，采用优质的铝合金拉伸外壳，轻便美观，性能优越，非常适合用在CATV干线或支干线末端作为室内型双向楼栋放大器。放大器具有可调均衡器和可调衰减器，方便用户调节。外置输入、输出测试口；电源指示功能，外置保险丝，方便用户检修。 使用注意事项 a) 4734为不防水楼栋放大器，安装时须避免雨水淋洒。 b) 使用前，用一字螺丝批将可调均衡器，可调衰减器的调节旋钮沿逆时针旋到底，使放大器的增益Z小，斜率Z大。然后，接上相应电缆线和220V电压，用适当的仪器（如场强仪或频谱仪等）监测输入 测试口电平，调节可调均衡器使输出口各频道的信号电平尽可能平坦，再调节可调衰减器，使输出口电平（测试口电平+20dB)符合标称输出电平。 c) 使用中应避免放大器过载和各频道信号电平起伏过大现象，以免引起可能的谐波干扰或互调干扰等不良现象，一般情况，经衰减器、均衡器调整后，进入放大器模块信号电平应在70～76dBμV之间。 d) 随机配有2个即熔式0.5 A保险丝，如遇保险丝烧坏，指示灯不亮，请用随机保险丝或符合规格的保险丝更换，如遇其它机器故障，请及时与我公司联系，勿自行打开修理。
|
|
技术指标: |
|
项 目 |
单 位 |
下行传输通道 |
上行传输通道 |
|
| RP | RA20 | |||
|
87～750/860 |
5～65* | 5～65* | ||
| 频率范围 | MHz | |||
| 标称增益 | dB | 30 | -4 | 20 |
| Z小满增益 | dB | ≥30 | - | ≥20 |
| 带内平坦度 | dB | ≤±0.75 | ≤±0.75 | ≤±0.75 |
| 反射损耗 | dB | ≥14 | ≥16 | ≥16 |
| 标称输出电平 | dBμV | 102 | - | - |
| Z大输出电平 | dBμV | - | - | ≥110 |
| 噪声系数 | dB | ≤8 | - | ≤10 |
| 载波复合三次差拍比 | dB | ≥63/61 | - | - |
| 载波复合二进次差拍比 | dB | ≥63/60 | - | - |
| 载波二阶互调比 | dB | - | - | ≥52 |
| 增益稳定度 | dB | ≤±1.0 | ≤±1.0 | |
| 群时延 | ns | ≤10(112.25MHz/116.68MHz,87-750MHz) | ≤10(57MHz/59MHz,5-65MHz) | |
| 增益控制（插件式选件） | dB |
0～20dB连续可调 |
0～20dB连续可调 | |
| 斜率控制（插件式选件） | dB | 0～20dB连续可调 | 0～20dB连续可调 | |
| 温补性能（选件） | dB | ±2dB（-30℃～+50℃） 插损4.5dB(+20℃时) | ||
| 阻抗 | Ω | 75Ω | ||
| 输入测试口电平 | dB | -20±1.0(相对于输入口电平） | ||
| 输出测试口电平 | dB | -20±1.0(相对于输出口电平） | ||
| 信号交流声比 | % | ＜2 | ||
| 耐冲击电压（10/700μs) | KV | 5 | ||
| 供电（AC 50Hz） | V | 220VAC单独供电 | ||
| 尺寸 | mm | 202×132×52 | ||
| 重量 | Kg | 1.2 | ||
| 备 注：* 频率分割还有30/47、40/52、40/65三种规格。 | ||||
| 订购指南: |
| ▲ 产品型号说明： | |||||||
 |
一、 功能特点和用途
4734放大器正向采用philips放大模块，反向为通过型或放大型，采用优质的铝合金拉伸外壳，轻便美观，性能优越，非常适合用在CATV干线或支干线末端作为室内型双向楼栋放大器。
