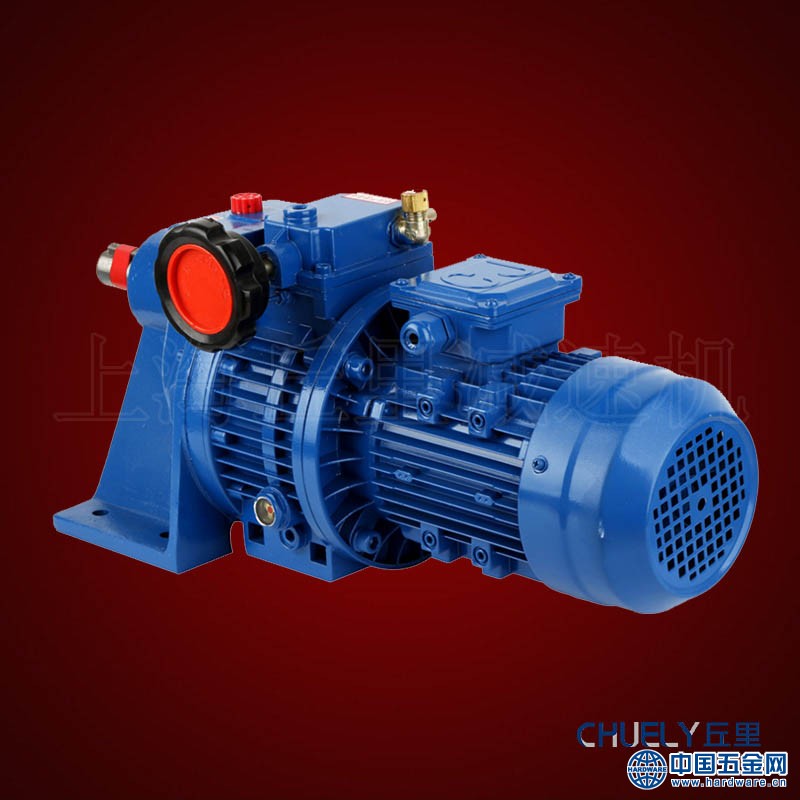

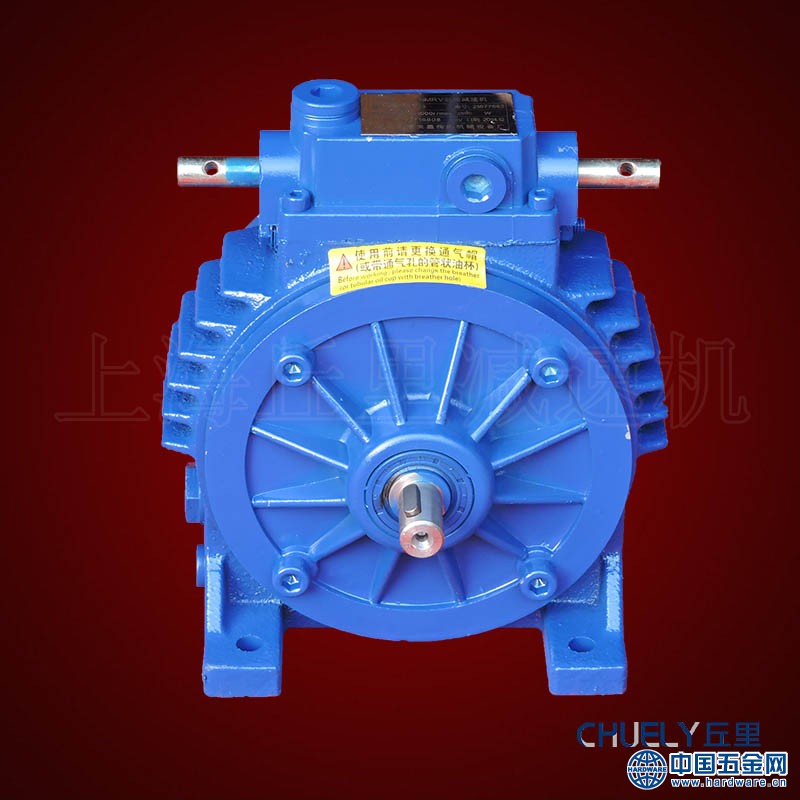

MB系列行星摩擦式机械无级变速器主要由压紧的主动装置、摩擦传动机构、调速控制机构组成。带锥度的主动轮和压盘被一组碟形弹簧压紧，输入轴与主动轮用键联接，而组成压紧的主动装置。一组带锥度的行星摩擦轮内侧夹在压紧的主动轮和压盘之间，外侧夹在带锥度的固定环和调速凸轮之间，而组成摩擦副；当压紧的主动装置运转时，摩擦轮就做纯滚动，由于固定环和调速凸轮不动，因此，摩擦轮在自转的同时作公转运转，通过行星摩擦轮的中心轴及滑块轴承而带动行星架转动。
转手轮带动调速凸轮改变角向位置的同时，调速凸轮的端面曲线经平面弹子夹和固定凸轮的端面曲线作用，使调速凸轮产生轴向移动，从而均匀改变调速凸轮和固定环之间的间隔，使锥度行星摩擦轮产生径向移动。Z后均匀地改变了行星摩擦轮与主动轮、压盘及固定环、调速凸轮摩擦处的工作半径，实现稳定的无级变速。 无级变速机型号:
ZH系列锥盘环盘无级变速机
UDL系列行星锥盘无级变速机
RX系列行星环锥式无级变速机
TXF行星锥盘无级变速机
WMB型三相并列脉动无级变速机
V型宽带无级变速机
MB系列行星摩擦机械无级减速机
P型齿链式无级变速机
UD系列行星锥盘无级变速机
MB、MBN型行星锥盘无级变速机
JWB行星锥盘无级变速机
Spt系列锥盘环盘无级变速机
无级变速机行业标准
JB-T6952-1993 P型齿链式无级变速机
JB-T6951-93 U34系列三相并列连杆脉动无级变速机
JB/T7683-95 机械无级变速机分类及型号编制方法
JB/T7346-94 机械无级变速机试验方法
MB型无级变速机的安装使用及润滑
安装、使用及润滑
一、安装：
1、输出轴在加装联轴器，皮带轮、链轮等时，请勿重击。应用输出轴外端螺孔，旋入螺钉，压入联接件。
2、在基础上安装底座式无级变速机时应校准该机的安装中心线标高，水平度及相联部件的相关尺寸，校准传动轴的同轴度不应超过联轴器允许的范围。
3、立式MB无级变速机可任意角度安装，油位必须超过较高一侧的油标中心线。
二、使用：
1、在使用前，无级变速机和减速机应分别加入指定的润滑油。
2、MB无级变速机工作环境的温度不超过40℃，工作油温表面不得超过70℃。如较高的输入转数和新机使用时会出现略高的温升，经饱和运转80小时后，温升逐渐降低，此后，温升高于环境温度20℃—25℃并保持稳定温升。
3、MB无级变速机必须在开机情况下方可调速，否则将损坏零件。
4、无级变速机出厂时，调速限位螺钉已经调整在极限位置，不得任意调整，以免损坏零件。
5、无级变速机不得超过额定转矩T使用。
6、无级变速机适用于正反两向运转。
7、如更换电机，应保留原装油封的电机法兰，以免润滑油滑入电机。
三、润滑：
1、MB无级变速机专用润滑油必须使用Ub-1或Ub-3牵引液，在任何情况下，要确保牵引液按油标定量提供。变速器在工作500小时后，应更换牵引液，再工作1000小时更换一次，以后每隔2000工作小时左右更换一次牵引液。
MB04 MB02 MB07 MB15 MB22 MB40 MB75 MB150 MB220 MBW02 MBW04 MBW07 MBW15 MBW22 MBW40 MBW75 MBW150 MBW22 0MBL02 MBL04 MBL07 MBL15 MBL22 MBL40 MBL07减速机MBW07减速机MBL02减速机MBW02减速机MBL75减速机MBW75减速机MBL150减速机 MBW150减速机MBL220减速机MBW220减速机MBW55减速机 MBL55减速机 MBL75 MBL75减速机无级变速机 欢迎各界朋友莅临上海丘里机械设备有限公司参观、指导和业务洽谈。
换向器设计使用寿命长，承载
能力大，传动平稳，噪音低，齿轮线速度可高达40m/s，传动效率高达94%-98%
。弧齿圆锥齿轮采用优质低碳合金结构钢，经渗碳淬火热处理，并经研磨跑合
，实现精度较高的硬齿面闭式传动。HD系列换向器共有七种规格，选型范围大
，输出轴形式多样，可满足多种场合的需要。可实现减速和增速两种传动方式
。联系电话：13795210981
HD转向箱性能特点：
1、HD螺旋锥齿换向器箱体形状为正六面体，能适应不同方位的安装；
2、换向器可实现减速和增速两种传动方式；
3、HD螺旋锥齿转向箱共有七种规格，选型范围大，输出轴形式多样，可满足多
种场合的需要；
5、弧齿圆锥齿轮采用优质低碳合金结构钢，经渗碳淬火热处理，并经研磨跑合
，实现精度较高的硬齿面闭式传动。
5、换向器箱体形状为正六面体，能适应不同方位的安装。
6、转向箱设计使用寿命长，承载能力大，传动平稳，噪音低，齿轮线速度可高
达40米/秒，传动效率高达94%—98%。
7、 hd系列换向器共有七种规格，选型范围大，输出轴形式多样，可满足多种
场合的需要。
8、可实现减速和增速两种传动方式。
HD螺旋锥齿转向器 部分型号:
HD09、HD11、HD14、HD17、HD19、HD21、HD24、HD28
HDA09、HDA11、HDA14、HDA17、HDA19、HDA21、HDA24、HDA28
HDF09、HDF11、HDF14、HDF17、HDF19、HDF21、HDF24、HDF28
HDAF09、HDAF11、HDAF14、HDAF17、HDAF19、HDAF21、HDAF24、HDAF28
