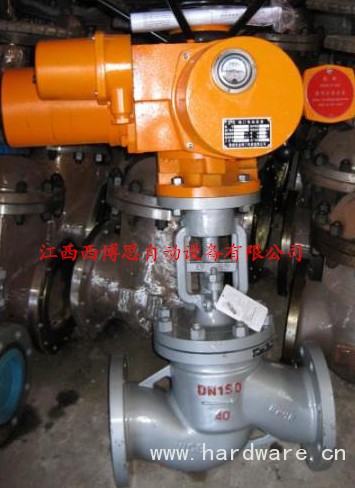

电动截止阀J941H-16 DN200厂家

电动截止阀J941H-16 DN200厂家
电动截止阀J941H-16 DN32，J941H-16 DN50, J941H-16 DN65, 不锈钢截止阀J941H-16 DN80
1． 概述

多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动装置按防护类型分：有户外型和隔爆型；
按控制方式分：有常规型、整体型和整体调节型；
按连接型式分：有转矩型、电站型和推力型。

2． 型号表示方法
防护/爆等级：R户外型；B隔爆型；Z整体型；T整体调节型。
产品标识：为江西西博思生产品牌。
输出轴Z大转圈数：阿拉伯数字表示，无数字见表1
输出转速：阿拉伯数字表示，单位r/min（转/分）
连接型式：T表示推力型，I表示电站型，无代号为常规转矩型
额定输出转矩：阿拉伯数字表示，单位kgf・m
产品型式：多回转电动装置
型号示例：
1.Z30I-18R：多回转电动装置，输出转矩300N・m（30kgf・m），电站型接口，输出转速18r/min，Z大转圈数60，常规户外型。
2.Z45T-24B：多回转电动装置，输出转矩450N・m（45kgf・m），推力型接口，输出转速24 r/min，Z大转圈数120，隔爆型。
3.Z120-24W/240T：多回转电动装置，输出转矩1200N・m (120kgf・m)，转矩型接口，输出转速24 r/min，Z大转圈数240圈，整体调节型。
3. 工作环境和主要技术参数
3.1 电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
单相220V、110V（50Hz 、60Hz）
3.2 工作环境：
3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。
3.2.2 相对湿度：≤95%（25℃时）。
3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
型号规格和主要性能参数见表1
型号规格 公称转矩（N，m) 公称推力（KN） Z大阀杆直径（mm) Z大转圈数（圈） 手动速比 输出转速（r/min) 电机功率（KW） 参考重量（Kg)
Z5 50 20 28 60 1::1 12 0.12 28
Z10 100 40 28 60 1::1 18\24\36 0.25\0.37 45
Z15 150 18\24\36 0.37\0.55 50
Z20 200 100 40 60 1::1 18\24 0.37\0.55 55
Z30 300 18\24 0.55\0.75 58
Z45 450 150 48 120 1::1(20::1) 24\36 1.1\1.5 110
Z60 600 24\36 1.5\2.2 120
Z90 900 200 60 120 1::1(25::1) 24\36 2.2\3 139
Z120 1200 24\36 3\4 142
Z180 1800 325 70 150 22.5::1 18\24 4\5.5 250
Z250 2500 18\24 5.5\7.5 255
Z350 3500 700 150 20::1 18\24 7.5\10 330
Z500 5000 80 18\24 10\15 350
注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min)
注2：当产品提供四层计数器时，Z大转圈数为表1圈数*10
电机技术参数见表2
功率KW 0.12 0.25 0.37 0.55 0.75 1.1 1.5 2.2 3 4 5.5 7.5 10 15
电流A 0.57 1.03 1.38 2.2 2.62 4 4.12 5.25 7.9 8.87 12.05 15.6 20.5 26.6
外形尺寸见图1和表3
型号 H H1 L1 L2 L3 F F1 F2 F3 F4 фD
Z5 271 96 158 226 249 158 259 310 316
Z10-Z30 316 130 200 238 295 200 255 317 349 374 400
Z45-Z60 415 195 277 277 394 230 275 391 369 394 460
Z90-Z120 453 195 281 281 412 278 310 426 404 429 556
Z180-Z250 585 250 320 320 474 295 360 476 455 476 320
Z350-Z500 717 280 399 399 1076 433 417 442 417 542 565
注1：L1为户外型/隔爆型 L2为整体型/整体隔爆型
注2：F1为户外型 F2为隔爆型 F3为整体型
F4为整体隔爆型/整体调节隔爆型
