穿芯电容

EMI Low Pass Filter

Feed Through Capacitor

一、标称容量Capacitance ：100 10pF 101 100pF 102 1000pF 202 2000pF

332 3300pF 472 4700pF 682 6800pF 103 10000pF

电容公差Capacitance Tolerance ：Z +80%，-20%

滤波电路Circuit ：C

二、工作电流Rated Current ：20A

三、工作电压Working Voltage ：250VDC

四、耐电压Dielectric Withstanding Voltage：750VDC

五、绝缘电阻Insulation Resistance：>10000M Ohms

六、耗散因数Dissipation Factor：< 3.0%

七、工作温度Temp. range：-55-+125℃

八、安装方式 Installation：螺纹式 Screw

九、螺纹直径公制Thread Size ：公制螺纹牙距M8X1.0mm

十、材质Material 铜外壳镀镍N或镀银S 陶瓷电容黑色环氧树脂密封铜引线镀银

备注Remark 引线直径1.2 1.5 2.0 可选引线软S针硬针H可选引线折弯需选软针S

十一、型号Part Number：

10pF RTF-76-001-M8 100pF RTF-76-003-M8

1000pF RTF-76-006-M8 2000pF RTF-76-012-M8

3300pF RTF-76-016-M8 4700pF RTF-76-017-M8

6800pF RTF-76-068-M8 10000pF RTF-76-023-M8

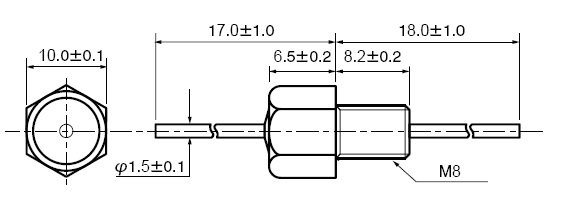

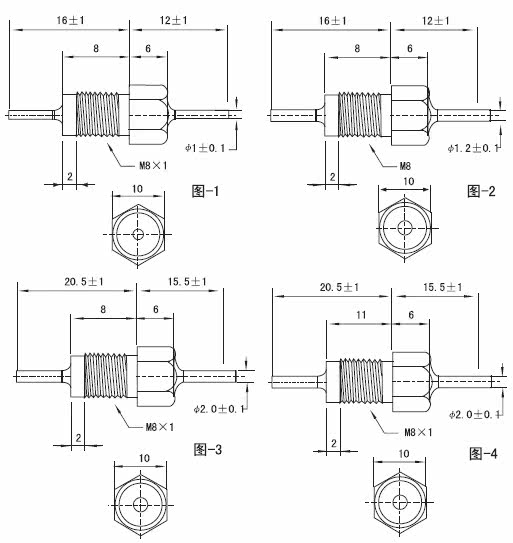

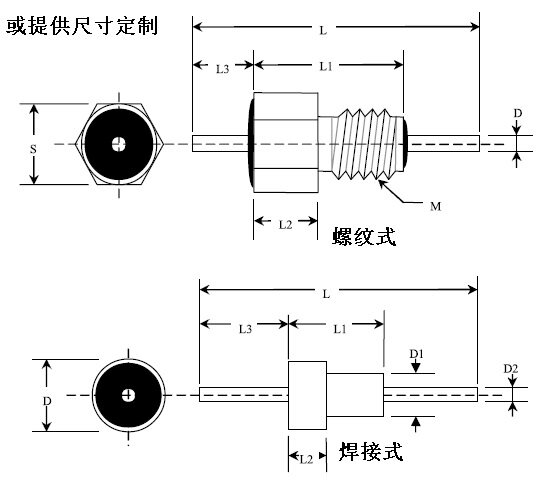

十二、M8 穿心电容规格尺寸 Dimentions in mm
