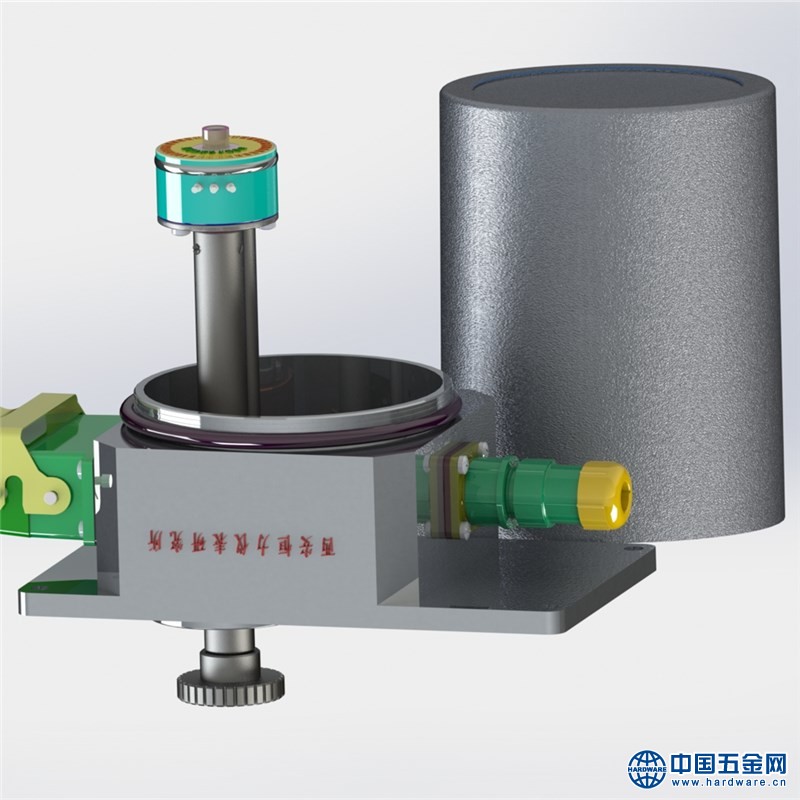

FTK-G分体电动执行器分离式位置发送器/控制箱
一、 简介：
该产品是专门为电厂锅炉的二次风门和其它使用环境较为恶劣电动执行器
而设计的。它是将原位置发送器的整流部分通过一定的接线方式移出来，集
中装在一个控制箱内。固定在维修人员便于调试和维护的地方，是我所原
电限位位置发送器的一种改进型。
二、 特点：
1、 减少温漂：因为安装在二次风门上的执行器环境温度较高，这是产生温漂
的直接原因。
2、 便于调试：可直接在控制箱内进行信号和限位的调试。
3、 便于维护：因为此控制箱安装在比较容易调试的平台。
4、 原执行器的接线不变。
5、 可以集中安装，比如锅炉二次风的一个角一个控制箱。内装几个控制电路
，由该角的执行器数量决定。
6、 外部的系统线由厂家自己解决，我所可代为购买。
三、 工作原理：
该电路是一个V/I反相比例放大器，输入的可变电压取
之于经过二次稳压的导电塑料电位器，它是以直流24V为工作
电源以满足输出0~20mA的国际标准电流信号，适应750Ω~
1.5KΩ的负载要求。
四、 技术参数：
1， 输出信号：0~10mA DC(II型)、4~20mA DC(III型)。
2， 负载电阻：II型<1.5KΩ、 III型<750Ω。
3， 电源电压：220v AC。
4， 继电器负载电流：10A AC。
5， 电限位动作值：上、下限位点任意可调。
