GCAN-401型can接口数据采集模块

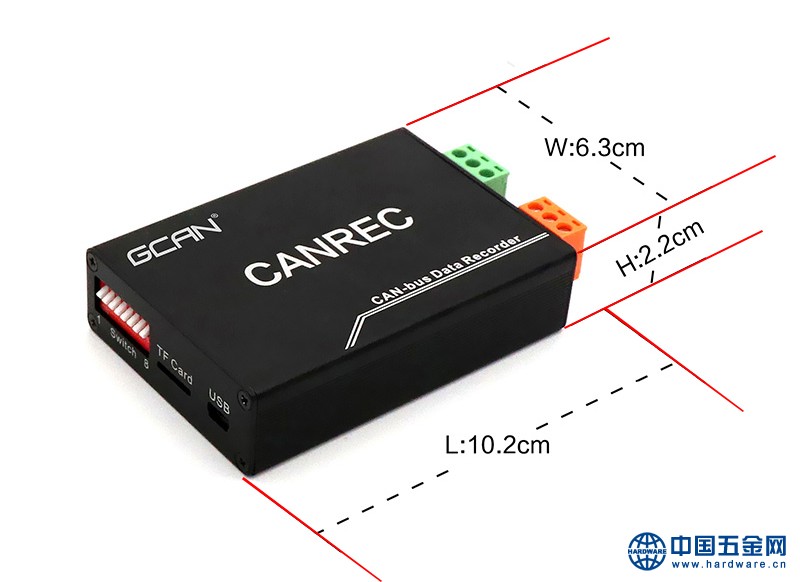

　　GCAN-401型CAN总线数据存储器是我公司推出的专门用于存储CAN总线数据的模块。该模块集成1路标准CAN总线接口，通过将模块接到CAN总线上，可以实现CAN总线数据的实时存储。



　　模块通过搭载TF存储卡的方式，将总线上的数据实时存储到TF存储卡中，实现离线脱机实时存储。存储结束后用户只需将TF卡带回，通过专用的软件将存储的数据还原成真实的总线数据即可，便于用户分析。



　　模块适用于需要CAN总线历史数据采集、故障前后报文分析等系统。可广泛应用于汽车、轨道车辆、工业控制等大数据量且不易排查故障的系统中，便于数据回放。



　　性能特点



　　（1）GCAN-401集成1路标准CAN总线接口，使用OPEN3接线端子；



　　（2）CAN总线支持CAN2.0A、CAN2.0B帧格式，符合ISO/DIS11898标准；



　　（3）CAN总线通讯波特率在5Kbps~1Mbps之间可通过拨码开关配置；



　　（4）DC+9~30V电源供电；



　　（5）CAN总线接口采用电气隔离，隔离模块绝缘电压：DC1500V；



　　（6）接收数据流量：8000fps/秒；



　　（7）CAN端接收报文时间戳精度可达1us；



　　（8）工作温度范围：-40℃~+85℃。



　　存储功能描述



　　请注意：CAN总线数据存储器仅支持容量32G且文件系统为FAT32格式的TF存储卡，如您使用的TF卡不是此格式，需将存储卡重新格式化成FAT32格式，格式化存储卡会将数据全部清除，请谨慎操作！



　　CAN总线数据存储器已经集成了系统时钟，真实、准确的系统时钟及文件系统使模块可以按天存储并管理数据，即每天按日期新建文件夹，将当天存储的数据自动的存入对应的文件夹中。模块会在当天的文件夹中每分钟新建一个文件，将这一分钟收到的数据保存到对应的文件中。



　　CAN总线数据存储器支持四种保存数据格式：1）文本文件（.TXT）、2）二进制文件（.DAT）、3）vector软件支持的文件（.ASC）、4）批处理文件（.CAN）。可通过8位拨码开关中的第6、7两个开关切换。



　　产品应用



　　1、高铁控制柜通信实时记录



　　2、地铁电器柜通信实时记录



　　3、汽车数据记录回放



　　4、无人监控CAN总线数据记录



　　5、故障记录分析
