沈阳广成科技有限公司GCAN-402CAN总线数据存储器模块是我公司推出的专门用于存储CAN总线数据的模块。该模块集成2路标准CAN总线接口，通过将模块接到CAN总线上，可以实现CAN总线数据的实时存储。
模块通过搭载TF存储卡的方式，将总线上的数据实时存储到TF存储卡中，实现离线脱机实时存储。存储结束后用户只需将TF卡带回，通过专用的软件将存储的数据还原成真实的总线数据即可，便于用户分析。
模块适用于需要CAN总线历史数据采集、故障前后报文分析等系统。可广泛应用于汽车、轨道车辆、工业控制等大数据量且不易排查故障的系统中，便于数据回放。
性能特点
1、高速的32位工业级处理器；
2、使用外接电源供电(DC+9~30V)；
3、供电电流：20mA，24VDC；
4、静电放电抗扰度等级：接触放电±2KV，空气放电±15KV；
5、电快速瞬变脉冲群抗扰度等级：±1KV；
6、浪涌抗扰度等级：±1KV；

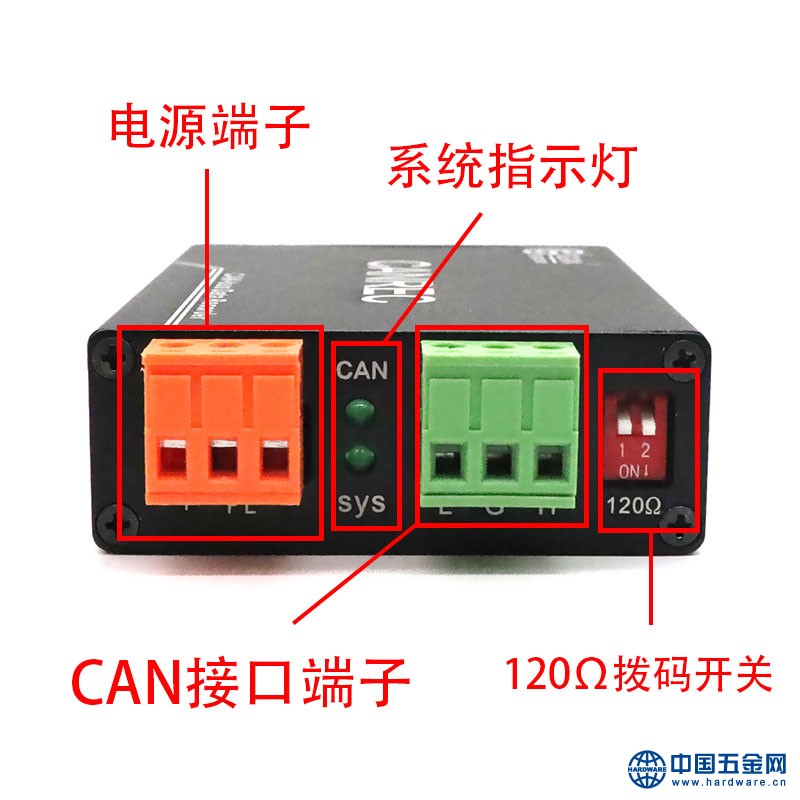

7、集成2路标准CAN总线接口，使用OPEN4接线端子；
8、CAN总线支持CAN2.0A、CAN2.0B帧格式，符合ISO/DIS11898标准；
9、CAN总线通讯波特率在10Kbps~1Mbps之间可通过拨码开关配置；
10、CAN总线接口采用电气隔离，隔离模块绝缘电压：DC1500V；
11、接收数据流量：8000fps/秒；
12、CAN数据带有时间戳，精度0.1ms；
13、存储卡支持128G；
14、工作温度范围：-40℃~+85℃；
15、工作湿度范围：5%~95%RH无凝露；
典型应用
（1）高铁控制柜通信实时记录
（2）地铁电器柜通信实时记录
（3）汽车数据记录回放
（4）无人监控CAN总线数据记录
（5）故障记录分析
常见问题
1.是否一定需要使用120Ω终端匹配电阻？
建议120Ω终端匹配电阻用于吸收端点反射，提供稳定的物理链路。当进行单节点的自发自收测试时必须连接该120Ω的终端电阻构成回路，否则无法进行自发自收测试。CAN总线数据存储器模块内部已集成120Ω的终端电阻，可通过拨码开关选择是否接入。
2.CAN总线数据存储器模块支持多大的内存卡？
CAN总线数据存储器支持32G容量以下的TF卡（可定制128G），文件系统必须为FAT32。
3.CAN总线数据存储器模块的接收速率是多少？
CAN总线数据存储器模块CAN总线支持140000bps的总线数据。
4.为何CAN指示灯不亮？
只有当CAN端有数据传输时CAN指示灯才会亮起，如指示灯不亮很可能是总线并无数据或模块波特率与总线不匹配。
5.CAN总线数据存储器模块的通讯波特率如何设置？
通过模块侧面的拨码开关可以设置一组常用的波特率的值，若要使用其他的波特率，请与广成科技有限公司相关人员联系。
