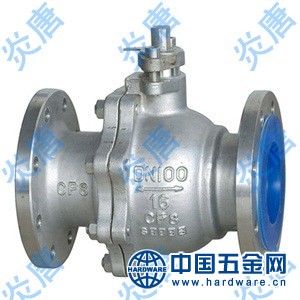

Q41F铸钢法兰球阀TS厂家_球阀_阀门_通用配件及器材_供应

一、产品概述：

Q41F铸钢法兰球阀TS厂家（Q41F、Q41PPL、Q41H、Q41Y、Q41W，法兰球阀、不锈钢球阀、铸钢球阀、碳钢球阀、手动球阀、软密封球阀、铬钼钢球阀、燃气球阀、浮动式球阀、弹性硬密封球阀、高压球阀、高温球阀、二片式法兰球阀、国标球阀、防爆球阀）：本阀用于Class150~Class1500、PN16~PN100、JIS10K~JIS20K的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

二、产品特点：

1、在各种阀门中，球阀的流动阻力Z小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过

2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装

三、性能参数：

型号		Q41F
工作压力（MPa）		1.6~10.0
适用温度（℃）		≤180
适用介质		水、蒸汽、油品	弱腐蚀性介质
材料	阀体、阀盖	碳素钢铸钢	铬镍系不锈钢
	球体、阀杆	铬/铬镍/铬镍钼系不锈钢	铬镍系不锈钢
	密封圈	柔性石墨垫圈/316＋柔性石墨垫圈
	填料	聚四氟乙烯

四、Q41F铸钢法兰球阀TS厂家主要外形连接尺寸及重量：

1.6MPa
公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(Kg)	2.5	3	5	6	7	10	15	19	33	58	93	160

2.5MPa
公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	2.5	3	5	6	7.5	10	15	20	33	60	93	175

4.0MPa
公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	3	4	5	7	9	12	18	28	46	75	106	190

6.4MPa
公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	8	12	14	18	28	40	65	98	140	250

10.0MPa
公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	10	15	18	25	32	46	75

Q41F铸钢法兰球阀TS厂家（Q41F、Q41PPL、Q41H、Q41Y、Q41W，法兰球阀、不锈钢球阀、铸钢球阀、碳钢球阀、手动球阀、软密封球阀、铬钼钢球阀、燃气球阀、浮动式球阀、弹性硬密封球阀、高压球阀、高温球阀、二片式法兰球阀、国标球阀、防爆球阀）生产商供应商上海炎唐工业装备有限公司，致力于阀门的专业研发生产，为用户提供高品质球阀产品。

价格	面议
发货	上海宝山区付款后3天内
品牌	炎唐
库存	8888台起订1台
