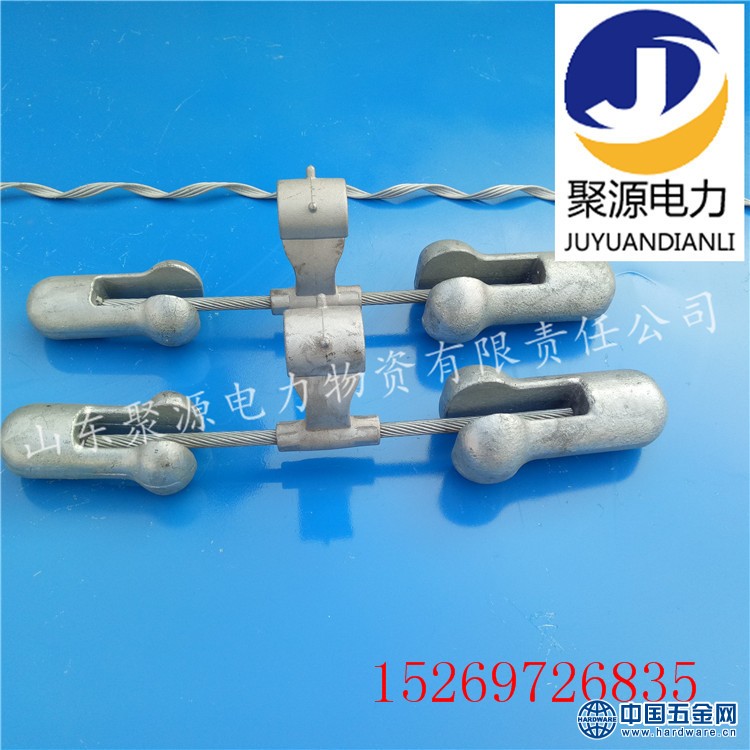

光缆防振锤用于ADSS光缆，OPGW光缆，各种导线等在直线杆塔的连接，内外层螺旋预绞丝的组合能很好的保护光缆，无集中应力，避免产生弯曲应力，对光缆起到保护和辅助减振的作用。整套悬垂线夹包括：内外层预绞丝、悬挂头和配套连接金具。线夹握力大于光缆额定抗拉强度的10%-20%，安装方便。
防震锤安装注意事项
1、根据计算，若防震锤计算安装位置落在内绞丝上，则不必加装护线条，直接安装即可。
2、如果防震锤计算安装位置落在光缆上，则需加装护线条，且注意护线条末端距离内绞丝末端至少50mm。
3、如果防震锤安装位置落在外绞丝上，则可偏移少许，直接安装在内绞丝上，但防震锤中心距外绞丝末端大于50mm。
4、垂头朝向；大锤头朝铁塔
|
防震型号 |
铝线夹尺寸 （mm） |
线夹夹持范围 （mm） |
总长 （mm） |
线夹长度 （mm） |
线夹高度h （mm） |
重量 （kg） |
|
4D-30 |
23.4 |
23.4-19.5 |
383 |
52 |
72 |
2.5 |
|
4D-20 |
16 |
16.0-14.0 |
330 |
52 |
63 |
1.4 |
