出线保护。
10（6）KV高压电动机单元保护测控。
后加速保护。
高频保护：当直流电源消失时；定期通道试验参数不符合要求时；装置故障或通道异常信号发出无法复归时；旁母代线路开关操作过程中。
单相接地保护：当一相发生接地后对于接地系统，发出跳闸命令，对于中性点不接地系统，发出接地报信号。
低周减载保护。
辅助保护：为补充主保护和后备保护的性能，或当主保护和后备保护检修退出时而增加的简单保护。
过荷保护：当任一相电流大于过负荷保护电流定值时，经可设定的时间，保护动作
PT断线告。
零序过流（零序过流、零序电压闭锁、零序方向、零序跳闸）。
电流速断保护：故障电流超过保护整定值无时限（整定时间为零），立即发出跳闸命令。
微机型零序电流保护。
10（6）KV进线单元保护测控。
测量显示功能：液晶显示工作母线三相电压、备用母线二相电压，面板灯指示工作、备用电源开关合分位置，装置故障面板灯自动亮可通过液晶画面查看故障情况。
具有小电流接地选线功能。

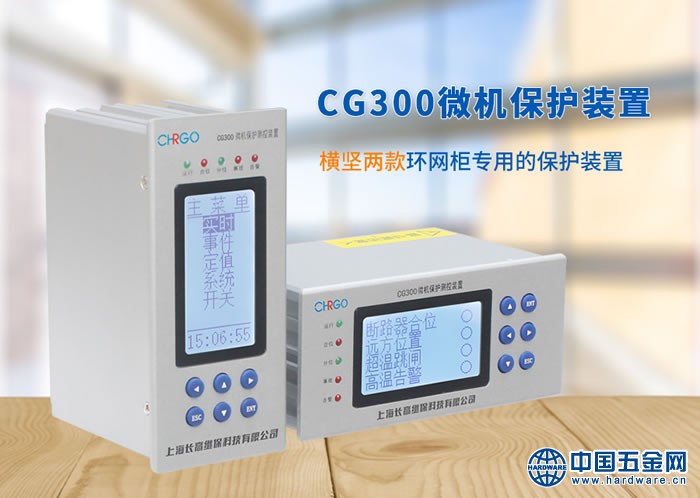

产品概述
微机保护测控装置适用于35kV以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、通信监视功能，为高压无功补偿系统的保护与控制提供了完整的解决方案，可有力地保障无功补偿系统的安全稳定运行。
工作原理
三个相间电压中任一相大于过电压保护定值,时间超过整定时间时,过电压保护动作。装置将所有跳闸出口的保护信号综合为一个跳闸信号输出，用于启动 电笛，发出信号。
若断路器在合闸位置，“合位”指示灯亮，“分位”指示灯灭；若断路器在分闸位置，“合位”指示灯灭，“分位”指示灯亮。
通讯： 装置通讯状态时，为绿色且不停的闪烁。
一般用于变压器低压侧保护，变压器低压侧发生接地短路时产生的零序电流较大，保护动作后跳闸。
当显示屏处于子菜单状态时，“▲”、“▼”按键用于向上、向下移动条形光标，按“确认”键进入对应画面状态，子菜单响应“取消”按键并回到主菜单状态。
电源及继电器模件：提供装置各种工作电源，直流或交流185－265V输入，输出±5V，＋24V。二组电压均不共地，且采用浮地方式，同外壳不相连。
当任一相电流大于后加速保护电流定值时，经可设定的时间，保护动作。
可替代以下型号
PM311SHDL-823
DF3333E
YH-B5383C
HYR900
FBZ-3091
PR500
YZ100-DD
ISA-311G
PowerSA-M
YZ202-CB
WDZ-5271
WKS-DAS1000
YAB-52
RZ-301
GD-PS200
PMC-667T
FTR-01
BW-9000
DMP6000－220/100
UT-813
SAC61
SYT241ZT
PTS－300
TPM-MD-I
RZ-204
UT-6111
WCK-892GC
LBD-DCT-80A
LXUP－W200

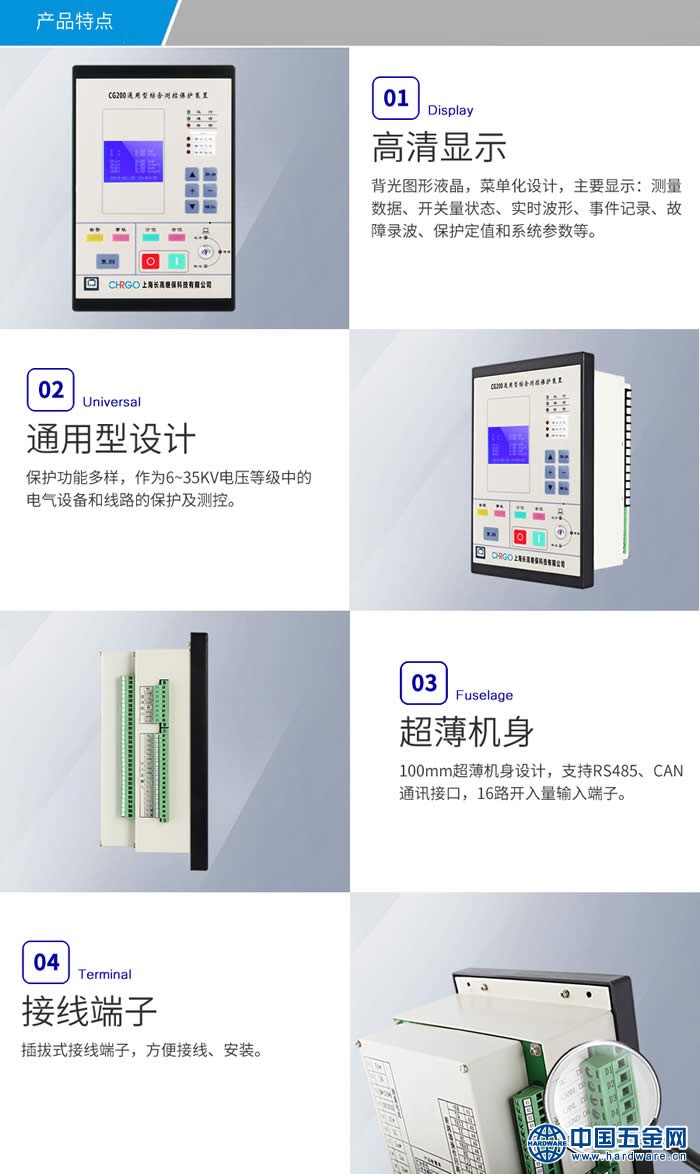

产品特点
本装置设置 了温度过高跳闸和温度升高报两路非电量保护,分别通过控制字选择经跳闸或报。动作正确率高：鉴于计算机软件计算的实时性特点，微机保护装置能保证在任何时刻均不断迅速地采样计算，反复准确地校核。在电力系统发生故障的暂态时期内，能正确判断故障，如果故障发生了变化或进一步发展也能及时做出判断和自纠。如在保护动作或重合间的过程中都能监视系统故障的变化，因此微机保护的动作正确率很高，运行实践已证明了这点。
操作方便：保护装置的保护投退、定值整定、数据查询、开入检测、开出试验等都可在保护装置的面板上直接操作，大大提高了操作的方便性。
采用高精度的CT，CT中的铁芯采用特殊材料制成，即使故障电流很大CT也不容易饱和，使装置动作精度高，线性度好。
装置具有PT断线检查功能，可通过控制字投退。
采用了高性能的MCU处理器，具有极强的数据处理、逻辑运算和信息存储能力，具有先进内核结构、高速运算能力和实时信号处理等优良特性，各种继电保护算法可以轻松完成。

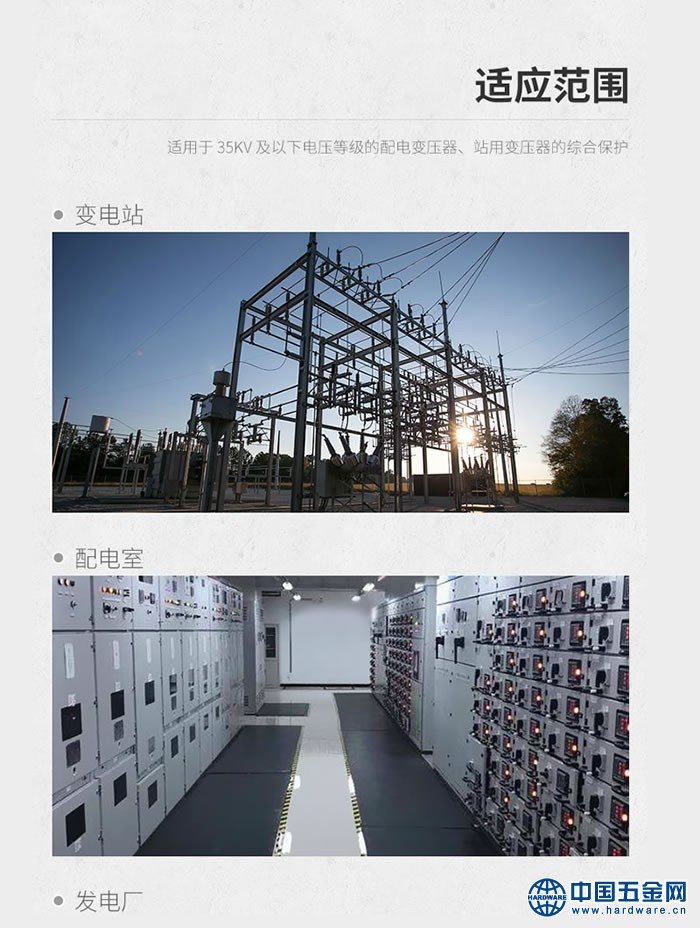

应用范围
适用于各种电压等级的系统中对母线、线路、主变、发电机等的遥测、遥信、遥控等的监测，尤其适用于老站改造。
