一级黑碳化硅700#800#1000#目黑碳化硅微粉1200#1500#多少钱
黑碳化硅微粉产品简介：
黑碳化硅是以石英砂、石油焦（或无烟煤）等原材料在2600-2700℃高温的电阻炉中冶炼后冷却从而得到黑碳化硅原块，黑碳化硅原块经由破碎机破碎，球磨机继续磨细得到细粉。以细粉为原料，用溢流罐加大量水，依靠水的浮力精准控制时间，不同时间抽出不同型号黑碳化硅微粉，沉淀，经高温烘干，筛松，*后打包入库。
黑碳化硅呈黑色不透明六角形结晶体，莫氏硬度为9.2。仅次于金刚石和碳化硼，性能脆而锋利并且有一定的导电性。黑碳化硅含SiC为98.5%以上，其韧性高于绿碳化硅，大多用于加工抗张强度低的材料，如玻璃、陶瓷、石材、耐火材料、铸铁和有色金属 ，光学玻璃，陶瓷等非金属材料。
黑碳化硅高温冶炼的烧成方法俗称：埋粉烧成。它一通电即为加热开始，炉心体温度约2500℃，甚至更高（2600～2700℃），炉料达到1450℃时开始合成SiC（但SiC主要是在≥1800℃时形成），且放出CO。然而，温度高于2600℃时SiC会分解，但分解出的si又会与炉料中的C生成SiC。每组电炉配备一组变压器，但生产时只对单一电炉供电，以便根据电负荷特性调节电压来基本上保持恒功率，大功率电炉要加热约24h，停电后生成SiC的反应基本结束，再经过一段时间的冷却就可以拆除侧墙，然后逐步取出炉料。制备黑碳化硅主要是通过在高温条件下冶炼石英、石焦油的方法进行，因此对温度的需求较高，如果温度达不到需求就会产生杂质，所以企业要熟练掌握这一技术。
黑碳化硅微粉型号及理化指标：
属性 properties 规格 Type | 黑碳化硅微粉 Micropowder | |||
“W”标 | W63 W50 W40 W28 W20 W14 W10 W7 W5 W3.5 W2.5 W1.5 W0.5 | |||
“FEPA”标 | F230 F240 F280 F320 F360 F400 F500 F600 F800 F1000 F1200 F1500 F2000 | |||
“JIS”标 | JIS240# 280# 320# 360# 400# 500# 600# 700# 800# 1000# 1200# 1500# 2000# 2500# 3000# 4000# 6000# 8000# | |||
保证值Guarantee Value | 典型值Typical Value | |||
化学成分 Chemical Composition | SIC | ≥97 | 97.5 | |
F.C | ≤0.3 | 0.2 | ||
Fe2O3 | ≤0.2 | 0.15 | ||
H2O3 | ≤1 | 0.3 | ||

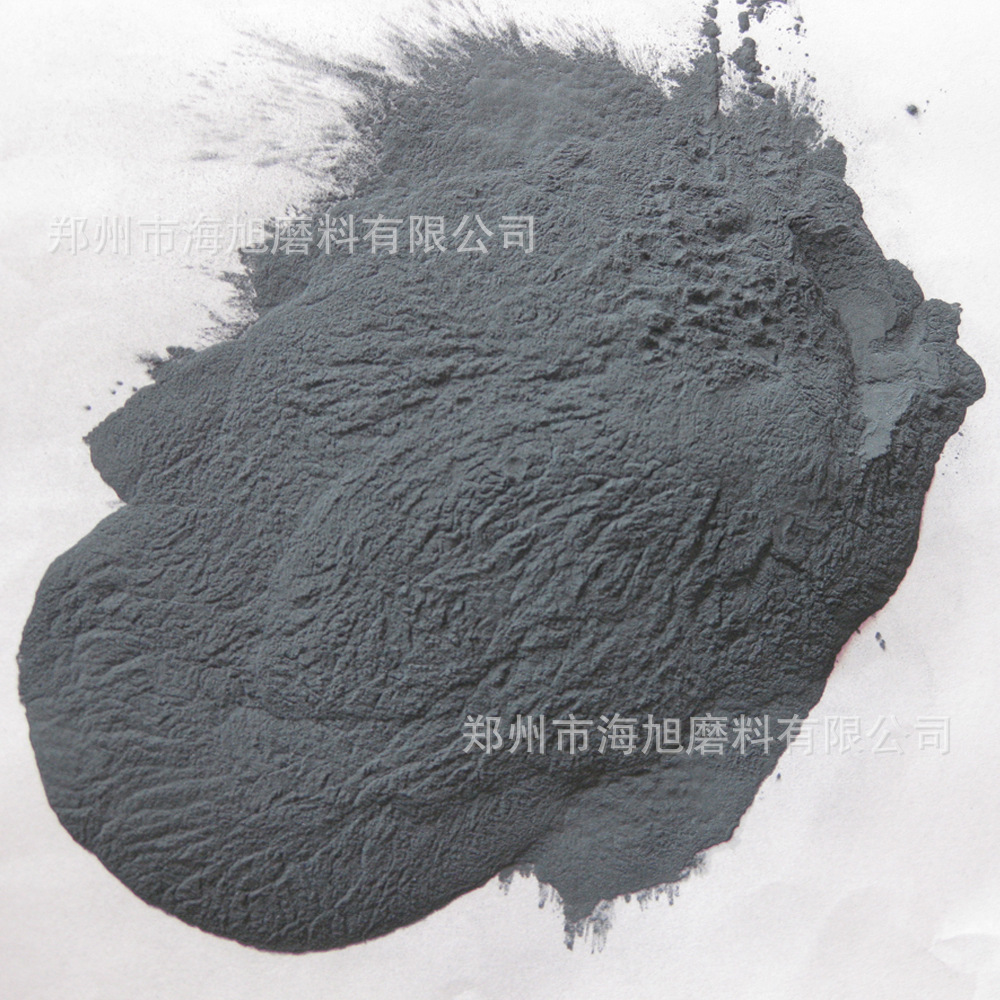

黑碳化硅微粉800#：
黑碳化硅1500#：
