特别提示：依据2011年11月8日中华人民共和国工业和信息化部工产业[2011] 38 号车辆生产企业及产品国家公告（第231批、序号17、目录序号26） BZCFY150CA车载水井钻机在国家工业和信息化部备案公告型号为 ：SXQ5190TZJ钻机车” ，可依据国家公告挂牌上路；并依据SXQ5190TZJ钻机车免征公告免缴车辆购置税

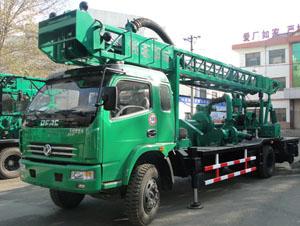

产品主要特点及用途： ◎BZCFY150CA车载式正反循环钻机是我厂自主创新产品，是一种车载式全液压动力头回转钻机；钻机选用长安重汽6×4（中驱+后 驱）专用钻井车底盘，发电机、液压系统、电控系统、8BS砂石泵、Sz-2真空泵、钻塔等均安装在汽车底盘上； ◎钻机以汽车发动机为动力，配套100 kW发电机，并加装外接电源动力系统，既可以以汽车发动机为动力，也可以外接电源钻井作 业，实现“柴电两用”和机电液气一体化控制； ◎钻机配有8BS砂石泵正反循环泵组，采用泥浆作为冲洗液，通过切换泥浆循环方向实现正反循环钻进；钻机加装Sz-2真空泵引水系 统，为8BS砂石泵引水提供方便； ◎钻机加装全车液压系统，液压提升动力头，液压起降塔架，四个支腿液压控制， 两个后支腿可以水平伸缩，四个支腿既可以同时 操作又可以单独动作，提高了钻机的灵活性，便于钻机快速调平； ◎钻机使用钻杆为螺纹连接形式，配套专用上卸杆装置，操作简便省力；钻机加装液压油缸提升加减压装置，遇到泥岩、强风化等 硬质地层可以辅助加压钻进，也可以辅助减压钻进，以提高成孔效率和保护钻具； ◎钻机外观漂亮大气，液压动力头扭矩大，配套我厂专用钻头钻具，钻井作业进尺快，适用于在第四纪松散层、卵砾石层钻进各种工 农业水井工程、建筑基础、桥梁基础、油田套管、高压线桩、风电底桩、港口码头、水坝基础的施工，深受国内外客户的欢迎。
基本标准配置：
|
技 术 参 数 |
|||
|
Z大钻孔深度(m) |
150 |
||
|
钻孔直径(mm) |
500-2000 |
||
|
动力头转速(r/min) |
0--20 |
||
|
动力头扭矩(kN.m) |
30 |
||
|
工具卷扬单绳拉力(kN) |
10 |
||
|
塔架承载能力(kN) |
180 |
||
|
钻塔高度(mm) |
8500 |
||
|
承重(t) |
25 |
||
|
钻杆(mm) |
Ф168×7×3000 |
||
|
8BS砂石泵 |
理论流量(L/min) |
560 |
|
|
输入转速(r/min) |
750 |
||
|
输入功率(kw) |
55 |
||
|
Sz-2真空泵 |
Z大排气量(L/min) |
3400 |
|
|
输入转速(r/min) |
1450 |
||
|
输入功率(kw) |
7.5 |
||
|
配套动力 |
柴油机 |
型号 |
玉柴YC6J180-33水冷四冲程增压中冷柴油发动机 |
|
额定功率(KW) |
132 |
||
|
转速(r/min) |
2500 |
||
|
Z大扭矩 |
590N.m/1400-1700rpm |
||
|
底盘驱动形式 |
6×4（中驱+后驱） |
||
|
发电机组 |
额定功率(kW) |
100 |
|
|
额定电压(V) |
400 |
||
|
额定频率（Hz） |
50 |
||
|
行走Z高车速km/h) |
75 |
||
|
运输尺寸(长×宽×高)(mm) |
9390*2490*3600 |
||
|
工作尺寸(长×宽×高)(mm) |
9390*3690*8500 |
||
