HD-S5100数字显示仪/温度显示仪/压力液位显示仪

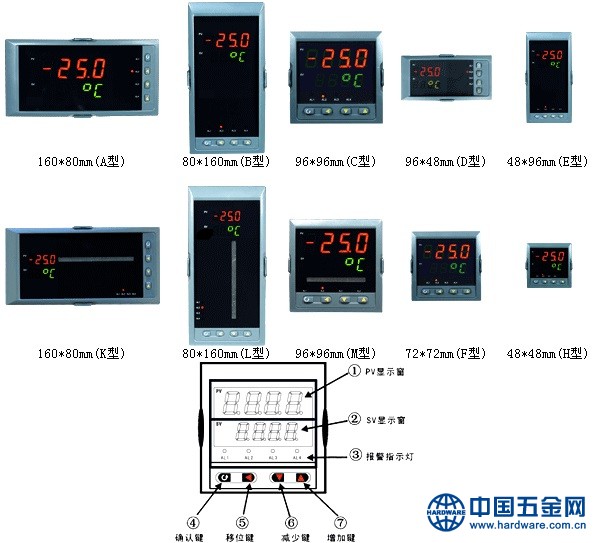

①规格尺寸

②输入分度号

代码

宽*高*深

代码

分度号(测量范围)

A
B
C
D
E
F
H
K
L
M

160*80*110mm(横式)
80*160*110mm(竖式)
96*96*110mm(方式)
96*48*110mm(横式)
48*96*110mm(竖式)
72*72*110mm(方式)
48*48*110mm(方式)
160*80*110mm(横式/光柱)
80*160*110mm(竖式/光柱)
96*96*110mm(方式/光柱)

00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56

热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2(-200.0～600.0℃)
线性电阻0～400Ω(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切换)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
全切换
特殊规格

③变送输出1(OUT1)

代码

输出类型(负载电阻RL)

X
0
1
2
3
4
5
8

无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊规格

④变送输出2(OUT2)

代码

输出类型(负载电阻RL)

X
0
1
2
3
4
5
8

无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊规格

⑤报警(继电器接点输出)

代码

报警限数

X
1
2
3
4

无输出
1限报警
2限报警
3限报警
4限报警

⑥通讯输出

代码

通讯接口(通讯协议)

X
D1
D2
D3

无通讯输出
RS-485通迅接口(Modbus)
RS232通迅接口(Modbus)
RS232C打印接口

⑦馈电输出

代码

馈电输出(输出电压)

X
1P
2P

无输出
1路馈电输出
2路馈电输出
如“2P(12/24)”表示DY路12V,
第二路24V馈电输出。

⑧供电电源

代码

电压范围

A
D

AC/DC 100-240V (50/60Hz)
DC 20-29V

⑨备注

无备注可省略
