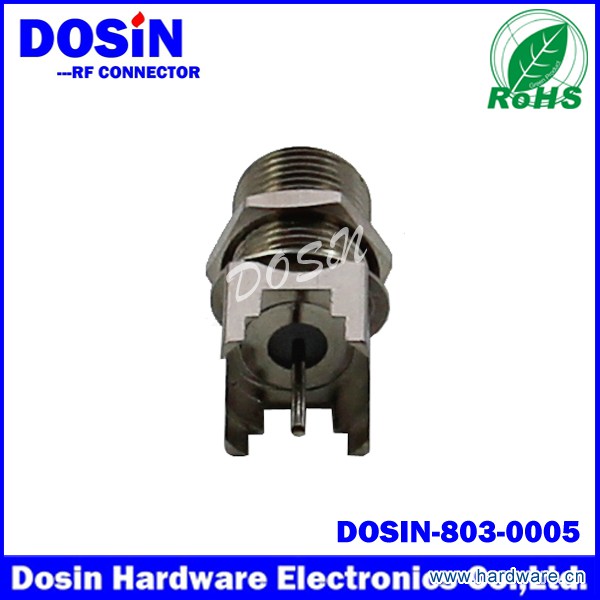

F头连接器典型用于75Ω电缆分配系统,特别是CATV,广播电视网络。
F头连接器既可用于有阻抗匹配要求的场合,也可用于非匹配场合。
主要技界面尺寸 INTERFACE MATING DIMENSIONS
术特性 TECHNICAL CHARACTERISTICS
温度范围 Temp.range -40~+60°C
振 动 Vibrat ion 100m/s2 (10~500Hz)
特性阻抗 Impedance 75Ω
频率范围 Frequency Range DC~1GHz
工作电压 Working Voltage 170V max (有效值)
耐 压 Withstand Voltage 500V rms (海平面有效值)
接触电阻 Contact resistance
内导体之间 Center Contact ≤ 10 mΩ
外导体之间 Outer Contact ≤ 5 mΩ
绝缘电阻 Insulation resistance ≥ 1000 MΩ
电压驻波比 VSWR 直式 Straight ≤ 1.20
弯式 Right angle ≤ 1.30
耐用性 Durability(mating) ≥500次(cycles)
