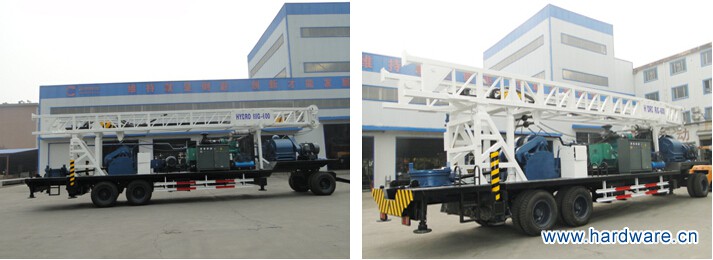

BZCT600拖车式水井钻机
1、BZCT600型拖车水井钻机配有一个特制的拖车底盘，底盘上安装有动力站、泥浆泵、双卷扬机组、转盘、钻塔等部件，可以通过拖拉机或汽车牵引车牵引，钻机设计合理，配套齐全，结构简单，传动可靠，搬迁方便、机动性好。
2、钻机选用国内知名厂家生产的柴油发电机组，功率储备系数大，动力充沛，运转可靠。钻机底盘配备四个液压支腿，四个支腿既可以同时动作又可以单独动作，便于钻机快速调平。而且两个后支腿可以水平伸出，机械锁紧，这样提高了整个钻机钻井时的稳定性。
3、钻机转盘为拨杠式，内部采用准双曲面齿轮传动，齿轮传递的扭矩大，噪音小，强度高。钻机配备国内知名厂家生产的大排量往复活塞泵，流量大，压力高，维修方便，能够保证钻井施工的顺利进行。钻机主副卷扬为机械式行星结构，操作简便可靠，提升力大，可以满足正常钻井的需要，并具备处理一般孔内事故的能力。
4、钻机钻塔，为K形桁架结构，稳定性好，承载力大。钻机配有辅助卸杆油缸，此油缸伸出可推动转盘棘齿反转，卸开钻杆接头DY扣，再用转盘卸杆，这样大大减轻钻机的冲击，提高了钻杆寿命。
|
技术参数 |
||
|
钻孔深度（m） |
600 |
|
|
钻孔直径（mm） |
500 |
|
|
转盘通径（mm） |
500 |
|
|
转盘转速（正反r/min） |
38,57,85 |
|
|
转盘理论扭矩 |
13.8，9.2，6.2 |
|
|
主卷扬单绳拉力（kNm） |
40 |
|
|
副卷扬单绳拉力（KN） |
30 |
|
|
钻塔有效高度 |
短塔（m） |
12 |
|
长塔（m） |
15 |
|
|
水龙头 |
Z大负荷（T） |
30 |
|
通 径（mm） |
63.5 |
|
|
主钻杆（mm） |
短塔 |
108x108x7500 |
|
长塔 |
108x108x10500 |
|
|
副钻杆（mm） |
短塔 |
￠89×10×5500 |
|
长塔 |
￠89×10×9000 |
|
|
工作状态（长×宽×高mm） |
短塔 |
15100×2480×14170 |
|
长塔 |
15100×2480×17170 |
|
|
运输状态（长×宽×高mm） |
短塔 |
15100×2480×4100 |
|
长塔 |
16630×2480×4100 |
|
|
发电机 |
型号 |
SCGC-200kW柴油发电机组 |
|
额定电压（V） |
400 |
|
|
额定电流（A） |
360 |
|
|
频率（Hz） |
50 |
|
|
泥浆泵 |
型号 |
3NB-130 |
|
额定排量（L/s） |
8.4-16.6 |
|
|
额定工作压力（MPa） |
5-10 |
|
|
输入转速（r/min） |
565 |
|
|
配套动力 |
75kW电机 |
|
|
齿轮油泵 |
型号 |
CB-E532F |
|
排量（ml/r） |
32 |
|
|
额定工作压力（Mpa） |
20 |
|
|
Z高压力（MPa） |
25 |
|
|
配套动力 |
11kW电机 |
|
