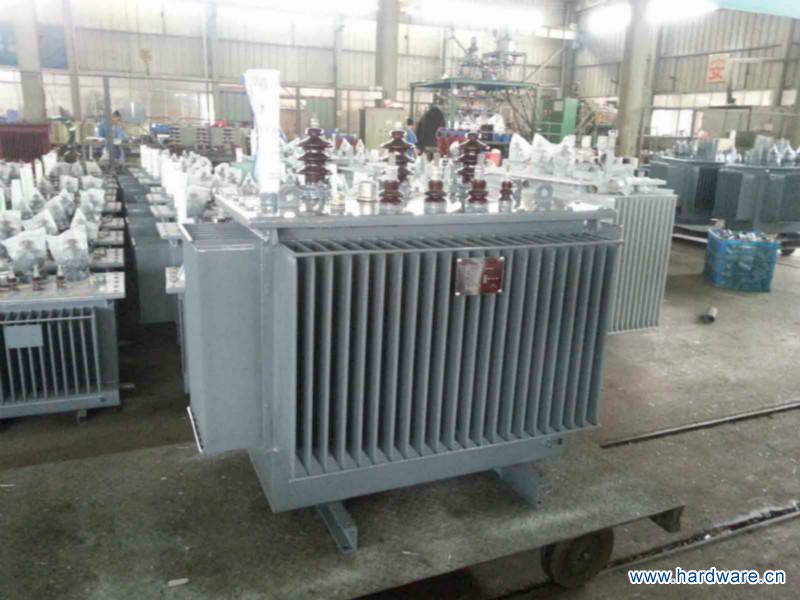

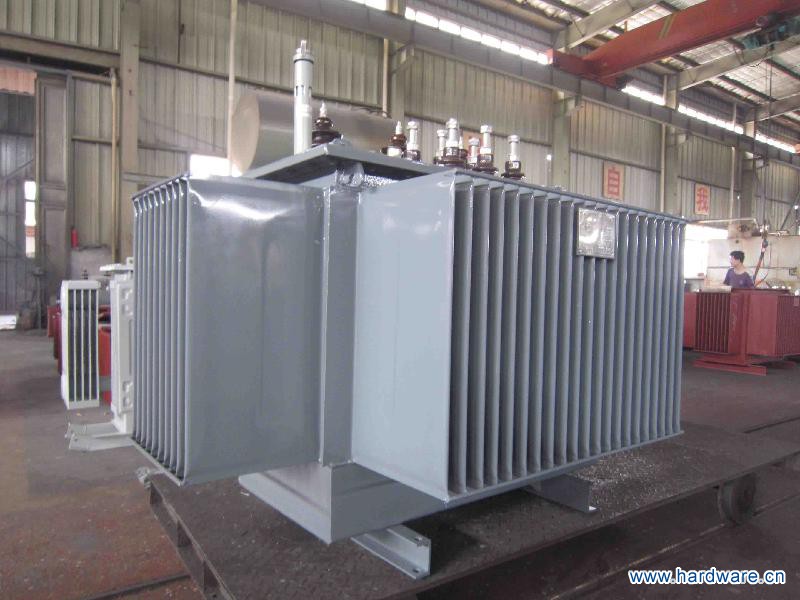

成都S11-250KVA三相油浸式电力变压器10/0.4v
1、铁心：卷铁心配电变压器的铁心采用厚度为0.30mm或0.27mm的冷轧取向硅钢片，采用阶梯型卷铁心无接缝结构，在铁心卷绕机上卷制而成，先绕制2个小框型铁心，再在2个小框型铁心外面卷制一个大框组成一个三相卷铁心，卷制完成后，再装入铁心退火炉，经真空和充氮退火，其铁心性能能得到充分的恢复，因而，本系列变压器空载损耗非常低，比S11系列10KV级配电变压器的空载损耗平均降低30%，是一种更优秀的低损耗配电变压器。
2、线圈：卷铁心变压器的线圈绕制需要使用专用绕线机，在铁心上直接绕制完成，高低压线圈同时绕制，并且不需采用绕线模。
3、组装：组装时，不再需要拆卸铁心上铁轭，可防止铁心损耗在组装过程中的增大现象。
4、油箱：卷心配电变压器的油箱全部采用波纹片全密封型式。
S11-M系列10KV卷铁心配电变压器的空载损耗和负载损耗等性能数据与S11-M.R系列10KV卷铁心配电变压器的性能数据完全一致，仅在铁心加工工艺上采用传统的迭片式结构，并具有线圈直流电阻比卷铁心变压器更适合于配对平衡的优点。 |
|
型号
Type
|
容量
Capacity
|
损耗Loss
(W)
|
短路阻抗
Impedence
Volktage
(%) |
空载电流
No-load
Current
(%) |
|
重量
Weight
(Kg) |
外形尺寸
长×宽×高
Overalldimension
L×W×H |
轨距
Ccnuge
(mm)
|
空载
No-Load |
负载
Load |
油重
Oil |
总重
Total |
| S11-M.R-30/10 |
30 |
100 |
600 |
4
4.5
|
2.1 |
|
95 |
390 |
765×682×1202 |
400×400 |
| S11-M.R-50/10 |
50 |
130 |
870 |
2.0 |
115 |
525 |
816×744×1287 |
400×450 |
| S11-M.R-63/10 |
63 |
150 |
1040 |
1.9 |
120 |
585 |
841×789×1317 |
400×450 |
| S11-M.R-80/10 |
80 |
180 |
1250 |
1.8 |
135 |
660 |
871×784×1352 |
400×450 |
| S11-M.R-100/10 |
100 |
200 |
1500 |
1.6 |
145 |
750 |
891×769×1407 |
400×450 |
| S11-M.R-125/10 |
125 |
240 |
1800 |
1.5 |
155 |
830 |
906×754×1447 |
550×550 |
| S11-M.R-160/10 |
160 |
290 |
2200 |
1.4 |
175 |
955 |
951×769×1512 |
550×550 |
| S11-M.R-200/10 |
200 |
330 |
2600 |
1.3 |
195 |
1090 |
996×804×1537 |
550×550 |
| S11-M.R-250/10 |
250 |
400 |
3050 |
1.2 |
225 |
1275 |
1071×844×1567 |
550×550 |
| S11-M.R-315/10 |
315 |
480 |
3650 |
1.1 |
240 |
1470 |
1086×889×1647 |
550×550 |
| S11-M.R-400/10 |
400 |
570 |
4300 |
1.0 |
270 |
1790 |
1131×904×1736 |
660×660 |
| S11-M.R-500/10 |
500 |
680 |
5100 |
1.0 |
305 |
2040 |
1171×934×1771 |
660×660 |
| S11-M.R-630/10 |
630 |
810 |
6200 |
0.9 |
450 |
2310 |
1320×984×1656 |
820×820 |
| S11-M.R-800/10 |
800 |
980 |
7500 |
0.8 |
510 |
2720 |
1360×1004×1731 |
820×820 |
| S11-M.R-1000/10 |
1000 |
1150 |
10300 |
0.7 |
565 |
3075 |
1920×1069×1791 |
820×820 |
| S11-M.R-1250/10 |
1250 |
1360 |
12000 |
0.6 |
640 |
3685 |
2030×1168×1973 |
820×820 |
| S11-M.R-1600/10 |
1600 |
1640 |
14500 |
0.6 |
715 |
4320 |
2050×1183×2098 |
820×820 |
|
