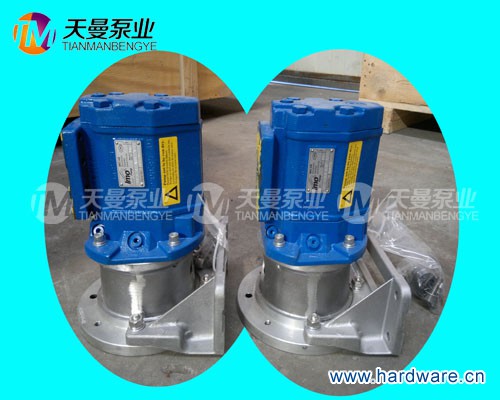

ACE系列螺杆泵
产品概述
流量：15~160 升/分钟/50HZ
Z大压差：16 巴
适用范围：润滑、循环、输送
用 途
ACE 泵可用于多种流体介质,如润滑油、燃油、植物油、液压油以及其它液压流体、乙二醇、聚合物、乳化液和任何带有一定润滑特性的非侵蚀性流体。
ACE 泵可提供世界上主要船级社的认可证书,如：ABS、BV、CCS、DNV、GL、KR、LRS、NK、RINA、RS。
典型的应用有：
柴油机、齿轮、燃气/蒸汽轮机、液压透平、造纸机等的润滑。
大型机械和液压系统的冷却和过滤，向变压器中泵运变压器绝缘油。
在船舶上、油厂、精炼厂、油罐场进行驳运。
为柴油机提供燃油供应。
ACE025系列三螺杆泵
ACE 025 N3 NVBP ACE 025 N3 NTBP ACE 025 N3 NQBP
ACE 025 L3 NVBP ACE 025 L3 NTBP ACE 025 L3 NQBP
ACE 025 K3 NVBP ACE 025 K3 NTBP ACE 025 K3 NQBP
ACE032系列三螺杆泵
ACE 032 N3 NVBP ACE 032 N3 NTBP ACE 032 N3 NQBP
ACE 032 L3 NVBP ACE 032 L3 NTBP ACE 032 L3 NQBP
ACE 032 K3 NVBP ACE 032 K3 NTBP ACE 032 K3 NQBP
ACE038系列三螺杆泵
ACE 038 N3 NVBP ACE 038 N3 NTBP ACE 038 N3 NQBP
ACE 038 L3 NVBP ACE 038 L3 NTBP ACE 038 L3 NQBP
ACE 038 K3 NVBP ACE 038 K3 NTBP ACE 038 K3 NQBP
ACE螺杆泵
l 产品概述
流量：15~160升/分钟(50HZ)
Z大压差：16巴
适用范围：润滑、循环、输送
l 用途
ACE泵可用于多种流体介质，如润滑油，燃油，植
物油，液压油以及其他液压流体、乙二醇、聚合物、
乳化液和任何带有一定润滑特性的非侵蚀性流体。
l 典型的应用有：
ACE泵可提供世界上主要船级社 柴油机、齿轮、燃气/蒸汽机、液压透平、造纸机
认可证书如：ABS、BV、CCS、 等的润滑；
DNV、GL、KR、LRS、NK、RINA、 大型机械和液压系统的冷却和过滤，向变压器中泵
RS. 运变压器绝缘油；
在船舶上、油厂、精炼厂、油罐场进行驳运
为柴油机提供燃油供应。
技术参数
l 出口压力
Z大出口压力为16巴
l 压差
Z大压差为16巴，但在低粘度介质中会有所降低，如下表所示：
|
粘度，mm2/S（cst） |
2 |
6 |
10 |
20 |
|
Z大压差（巴） |
8 |
12.4 |
15.2 |
16 |
l 进口压力
Z大进口压力为7巴
Z小进口压力参见选用指南。
l 排量
单位：立方分米/转
尺寸 025L 025N 032L 032N 038K 038N
排量 0.0098 0.0139 0.0206 0.0291 0.0388 0.0491
l 泄压阀
该泵配有一个带内部回路的泄压安全阀，防止出口管堵塞时引起泵进出口压差过大以保护泵。该阀能调节到不同的开启压力。泄压安全阀的限制值可以在工厂进行设置并在安装时进行调整
（见低压泵的安装和启动指导手册）。Z大背压取决于泵的尺寸、转速和流体粘度等因素，单一般不会超过4巴。基于阀的这一特性，对压力调节要求不是很严的场合，可以把它作为调压阀来使用。压力设置Z大值为16巴。
l 驱动
ACE泵设计为通过弹性联轴节与电机相联。
l Z大转速
Z大转速为3600rpm。如需更高转速，请与天曼泵业联系。
l 旋转方向
ACE泵标准设计为单向旋转，即面对轴端顺时针转动。如有特殊要求，也可提供逆时针旋转的泵。
如果运行时间很短，比如只运转几分钟来排空出口管而言，泵也可以反向运行，背压在3巴以内。
l 流体粘度与温度
流体粘度 流体温度
NVBP 型 1.6-800CST -20c至110c
NTBP 型 1.6-1500CST -20c至155c
NQBP 型 1.6-1500CST +5C至155c
如果流体粘度更高，请联系IMO AB.
l 噪声水平
在标准驱动配置状态下，泵的正常噪声水平为58分贝。该值是在开发空间环境下，出口压力为5巴、转速为2940rpm、粘度为40cst，根据ISO-3741标准测定的
l 材料
NVBP NTBP NQBP
泵体 球墨铸铁 球墨铸铁 球墨铸铁
主动螺杆 经表面处理的钢 经表面处理的钢 经表面处理的钢
从动螺杆 珠光体铸铁，经表面处理/珠光体铸铁，经表面处理/珠光体铸铁，经表面处理
轴封 端面密封材料石墨/不锈钢/端面密封材料碳化硅/碳化硅 碳化硅/碳化硅带密封保护系统
辅助密封材料氟橡胶 辅助密封材料氟橡胶 辅助密封材料氟橡胶
l 安装
ACE泵与电机通过法兰和弹性联轴节进行连接，通过角形支架水平或垂直安装皆可，具体参见安装说明。双泵单元也可组合安装在一个共同底座上，共用一个进口和出口管路。双联泵安装形式具有节省空间、方便安装、简化服务和检修的特点。请参见双联泵的产品说明。
该泵及泵单元和电机的工作环境温度范围为+2c到+40c，Z大湿度为80%。泵体则可以承受Z高的流体温度。
对于其它环境条件，请联系
