ACG系列螺杆泵
产品概述
流量：65~850 升/分钟（50HZ）
Z大压差：16 巴
适用范围：润滑、循环、输送
用 途
ACG三螺杆泵可用于多种流体介质,如润滑油、燃油、植物油、液压油以及其它液压流体、乙二醇、聚合物、乳化液和任何带有一定润滑特性的非侵蚀性流体。
典型的应用有：
柴油机、齿轮、燃气/蒸汽轮机、液压透平、造纸机等的润滑。
大型机械和液压系统的冷却和过滤。
在燃油系统中用作供给和循环。
在船舶上、油厂、精炼厂、油罐场进行驳运。
ACG045系列三螺杆泵
ACG045 N7 NVBP ACG045 N7 NVFP ACG045 N7 NVFE
ACG045 N7 NTBP ACG045 N7 NTFP ACG045 N7 NTFE
ACG052系列三螺杆泵
ACG052 N7 NVBP ACG052 N7 NVFP ACG052 N7 NVFE
ACG052 N7 NTBP ACG052N7 NTFP ACG052 N7 NTFE
ACG060系列三螺杆泵
ACG060 N7 NVBP ACG060 N7 NVFP ACG060 N7 NVFE
ACG060 N7 NTBP ACG060N7 NTFP ACG060 N7 NTFE
ACG070系列三螺杆泵
ACG070 N7 NVBP ACG070 N7 NVFP ACG070 N7 NVFE
ACG070 N7 NTBP ACG070N7 NTFP ACG070 N7 NTFE

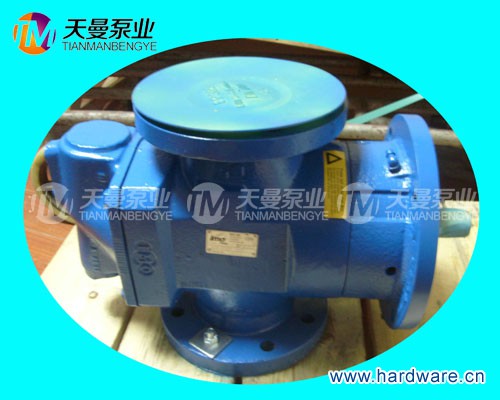

ACG螺杆泵
l 产品概述
流量：65~850升/分钟（50HZ）
Z大压差：16巴
适用范围：润滑、循环、输送
l 用途
ACG泵可用于多种流体介质，如润滑油，燃油，植
物油，液压油以及其他液压流体、乙二醇、聚合物、
乳化液和任何带有一定润滑特性的非侵蚀性流体。
l 典型的应用有：
柴油机、齿轮、燃气/蒸汽机、液压透平、造纸机等的润滑
大型机械和液压系统的冷却和过滤
在燃油系统中用作供给和循环
在船舶上、油厂、精炼厂、油罐场进行驳运
技术参数
l 出口压力
Z大出口压力为16巴
l 压差
Z大压差为16巴，但在低粘度介质中会有所降低，如下表所示：
|
粘度，mm2/S（cst） |
2 |
7 |
12 |
20 |
30 |
37 |
≥37 |
|
Z大压差（巴） |
5 |
8 |
10 |
12 |
15 |
16 |
16 |
l 进口压力
Z大进口压力为12巴
Z小进口压力（吸力）取决于流体粘度和泵转速。比如，粘度和转速下降时，吸力就会增加。欲获得每种泵Z小进口压力的相关信息，请向天曼泵业联系。
l 排量
单位：立方厘米/转
尺寸 045K 045N 052K 052N 060K 060N 070K 070N
排量 65 82 103 126 159 193 251 307
l 泄压阀
该泵配有一个带内部回路的泄压安全阀，防止出口管堵塞时引起泵进出口压差过大以保护泵。该阀能调节到不同的开启压力。泄压安全阀的限制值可以在工厂进行设置并在安装时进行调整
（见低压泵的安装和启动指导手册）。Z大背压为4巴.
l 驱动
ACG泵Z初的设计时直接通过弹性联轴节驱动的。在某些条件下，也可以使用其它驱动形式。比如使用齿轮或带轮进行驱动。但会在轴末端产生径向载荷。允许的径向压力根据不同的压力、速度和进口条件而变化。在压力为8巴、1750rpm和大气进口条件下，压力如下表所示
尺寸 045 052 060 070
Z大压力（N） 900 1000 1000 1200
径向力允许范围请向天曼泵业咨询。
l Z大转速
Z大转速为3600rpm。Z大工作速度根据不同的进口条件有可能会降低以避免气蚀现象。
l 旋转方向
ACG泵为单向旋转：面对轴顺时针转动。
如有特殊要求，也可提供逆时针旋转的泵。
如果运行时间很短，比如只用一、二分钟排空出口管而言，只
要背压限制在3巴以内，泵业可以反向运行。
l 流体粘度
NVXX型：20-600cst
NTXX型：1.6-1500cst
l 流体温度
NVXX型：-20c至90c
NTXX型：-20C至155c
l 噪声水平
典型的泵的声压级别是在开放空间环境下，距离泵1米处进行测量的。声压级别是在出口压力5巴、速度2900转/分钟、粘度37平方毫米/秒的状态下进行测量的
尺寸 045 052 060 070
声压级别 分贝（A） 59 63 66 68
l 材料
NVXX NTXX
泵体 球墨铸铁 球墨铸铁
主动螺杆 经表面处理的钢 经表面处理的钢
从动螺杆 铸铁，经表面处理 铸铁，经表面处理
轴封 端面密封材料石墨/不锈钢 端面密封材料碳化硅/碳化硅
辅助密封材料氟橡胶 辅助密封材料氟橡胶
l 安装
ACG泵与电机通过法兰和连接支架及弹性联轴节进行连接，支脚适合不同的管线可水平方、垂直方向或其它位置皆可。具体参见安装说明。标准情况下，泵应当出口朝左侧（从泵体后部看，见左图）。根据客户要求，也可提供相反方向的形式（见右图）。要获得关于安装的更多信息，请参阅低压泵安装指导说明。
