简介
DDSH540型多用户组合式电能表是泰安市晨晖电子科技有限公司研制生产的高科技产品，它采用微电子处理技术和SMT表面焊接及在线测试技术，能将多达39户单相用电和13户三相用电集中检测，逐户循环显示，并可将各户的用电量由RS485接口实现计算机联网。
传感元件采用高导磁率微型电流、电压互感器，与锰铜（或康铜）分流元件相比，具有精度高、量程范围宽、自身功耗低、抗干扰能力强等特点。DDSH540型多用户组合式电能表可广泛用于居民楼、集体公寓等用电场所，具有体积小、抄表方便和防窃电等功能，是老式机械电能表Z理想的替代产品。
本产品符合GB/T 17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表(1级和2级)》、GB/T 17215.211-2006《交流电测量设备通用要求、试验和试验条件第11部分：测量设备》。
出厂检定规程执行JJG(鲁)80-2009 《多用户电能表》。
本产品主要元器件包括温州扬升电路板有限公司生产的线路板、美国Cirrus Logic生产的计量芯片、珠海华高晶电子有限公司生产的晶振、青州市中原电子有限公司生产的变压器、淄博速悦电子有限公司生产的互感器。
本产品型式批准证书编号：
。
一、技术特点及参数
1、技术特点
（1）电度集中检测和显示，表箱体积小，抄表方便，防止窃电。
（2）高量程10—50A，用户无须因家用电器的增加而更换电表。
（3）具有功率计量功能，直观显示用户的用电负荷，实现现场校表。
（4）表壳冲压成形，密封性能好，带有铅封。
（5）电路采用三相电源供电，即使供电线路缺相，用电量也能正常计量。
（6）同时具备远程计算机联网抄表功能。
（7）采用专用接线端子，双螺栓压线，使用更可靠。
（8）采用高精度微型电量互感器，电器隔离效果好，超负载能力强，使用寿命长。
（9）整机功耗低，低于一台机械式电能表的功耗（<7VA）。
（10）远控型多户表具有计算机联网售电功能，解决了电费收取难的问题。
2、技术参数
（1）标定电流：10（50）A；
（2）工作电压：220V
（3）精度等级：1.0级（2.0级）；
（4）环境温度：-20℃~55℃
（5）0.4％Ib（0.5％Ib）;
（6）重量：约6kg
（7）总进线端子接线截面积：≤75mm2
（8）用户接线端子接线截面积：≤100mm2（10mm2）
（9）体积：长*宽*厚(mm3)
注：配电箱体积仅供参考。
三．型号说明
为降低公用零线上的总电流，电能表总进线一般采用三相四线制接线方式，而用户接线方式可分为单相（D）或三相四线(T)。
若总进线为单相接线方式，要将电能表的三个进线端子并在一起使用，这是用户接线方式只能为单相。
四、外形及尺寸
1、电能表外形及尺寸

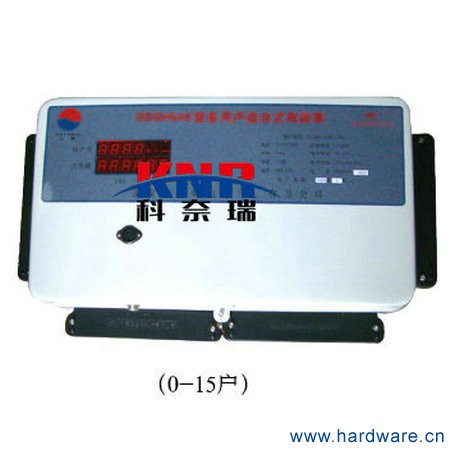

单相用户15户以下，三相用户5户以下，如图1-a

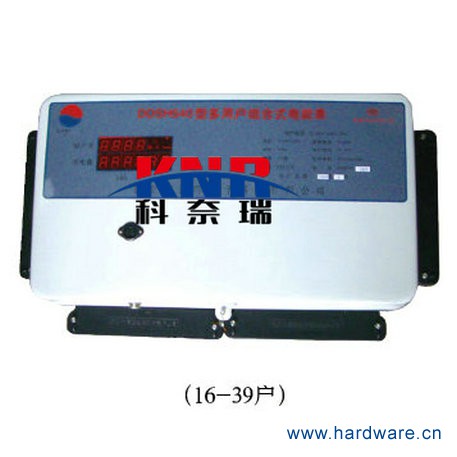

单相用户16-27户，三相用户6-9户，如图1-b所示
单相用户28-39户，三相用户10-13户，如图1-c所示
I表示电能表总进线端子，O1、O2或O3为用户接线端子。
图1-C DDSH540型多用户组合式电能表外形及尺寸
2、接线端子
（1）电能表总进线端子（I）见图2。
U、V、W表示三相总进线端子，它可通过孔内径不小于5mm,宽度不超过22mm的接线铜鼻子或铜板与供电线路相连。
N为仪表用零线接线端子，因电能表自身功耗低，可用线径较细的导线与公用零线连接。
对13-15户单相电能表，13、14、 15表示相应用户号的接线端子。
对25-27户单相电能表，13、14、 15表示第25、26、27户的接线端子。
对13户三相电能表，13、14、 15表示第13用户接线端子。
（2）用户接线端子（O）
1-12：用户单相接线序号
1-IV：用户单相（三相）接线序号
五、接线方式
1、用户单相接线方式
将三相四线供电总线通过配电箱的内置总开关引线接入该表总进线端子（I）的三相输入端U、V和W，电能表零线由零线排引人总进线端子的N端，若总进线为单相，将U、V和W端都与此总进线相连即可。以DDSH540-15D为例，接线方式如4图所示：
2、用户三相接线方式
总进线端子的接线方法同上。每用户依次从用户接线端子O1～O3上引三根火线进入三相过流保护开关，零线共用。用户接线端子O1 为1～4户的接线端，5～8户使用O2 ，9～12户使用O3 ，13户使用总进线端子的13、14和15端，图5为DDSH540-13T型多用户组合式电能表接线图。
六、抄表方法
用户用电量的抄收有直读和计算机联网两种方式。直读方式简单易学，不需要购买书籍通讯设备；计算机联网方式自动化程度高，数据管理方便。
1、直读方式
在电能表前面板上有两排LED显示器，上排四位为用户序号或门牌号，下排穴位为用户电量，Z高显示度数为9999.9度，显示为分户循环显示，每3秒左右切换一户。
2、计算机联网方式
DDSH540型多用户组合式电能表具有RS485通讯接口，它可与主控计算机组成自动抄表系统。
七、清零和校表
DDSH540型多用户组合式电能表的前面板上有一五芯的插座。称为检定口，用于电能表的校表，见图7。各插孔次序和作用规定如下：
为方便信号通断和脉冲输出，五芯插座配有专用连接插头，插头焊接上导线，便于以下操作。
1、校表
1.1功率简接校验法
由于DDSH540型多用户组合式电能表具有功率显示，给用户现场校表提供了方便。方法如下：
在检定口上接上带有检定开关的五芯插头，待显示到要检定的用户时，按下检定开关，检定端2与信号地3自动连通，这时四位用户显示的内容变为该用户的瞬时用电功率。与该户的实际负荷功率比较，得到计量误差，实际负荷功率可由万户表测得。可以通过改变用户的用电负荷来观察瞬时功率变化。检定完毕后，拔下五芯插头。
1.2标准表校验法
DDSH540型多用户电能表有一路脉冲输出口，可检定每户的计量精度，方法如下：
（1）电流线从检定户所属相线的总进线端输入，并由该户接线输出端输出。检定电压线加在此相进线和零线N之间。
（2）脉冲正和负两端加在标准校表台的脉冲输入两端，单相电能表的脉冲常数K=3000imp/kwh,三相电能表的脉冲常数为K=1000imp/kwh.
(3)检定口接上带有检定开关的五芯插头，电能表加上检定电压，待显示到要标定的用户时，按下检定开关，使得检定端2与信号地3连通，这时可标定当前所显示用户的计量误差。
当某户检定完毕后，断开检定开关，使得检定端2和信号地3断开，待显示到下一个要标定的用户时再连接起来。检定完毕后，拔掉五芯插头。
八、远程（预付费）型多用户电能表简介
用电管理部门通过计算机，用本公司提供的售电管理系统将用户的预购电量写入到远方的远控（预付费）型电能表内。当用户的剩余电量为零时，电能表将自动停止向该用户供电。详见本公司的多用户电能表联网资料。
使用红外抄表器也能实现远控（预付费）型多用户组合式电能表的上电和断电。方法如下：
（1）打开抄表器电源，按个位、十位键，输入要断电或上电的户号。
（2）将抄表器对准电能表的观察窗，然后按下断电/上电键，待电能表自动复位后，该户号的LED数码管闪烁，表示该户正常供电。
（3）若操作失败，按下复位键，重新进行上述操作。操作完毕后，关掉抄表器电源。
九、注意事项和维护
1、电能表应安装在楼内，以防雨进入表内或暴晒。
2、使用前，应仔细阅读说明书，切勿将火线和零线接错，以免损坏电表。
3、订货时应按型号说明写明用户数、用户接线种类
4、保修贰年，终生维护。
