QJB-W型污泥回流泵是在潜水搅拌机生产技术基础上开发的新型产品，该泵为二级污水处理厂混合液回流、反硝化脱氮的专用设备，亦可以用于地面排水时抽净化水；灌溉和控制水道系统；废水处理过程中再循环或泥浆抽吸回路中需要微扬程、大流量场所。
QJB-W型污泥回流泵 污泥回流穿墙泵 混合液回流泵使用条件：
1、连续运行时，介质温度不高于40℃；
2、介质PH值为6-9。
3、Z大潜没深度10m。
QJB-W型污泥回流泵 污泥回流穿墙泵 混合液回流泵型号表示方法：

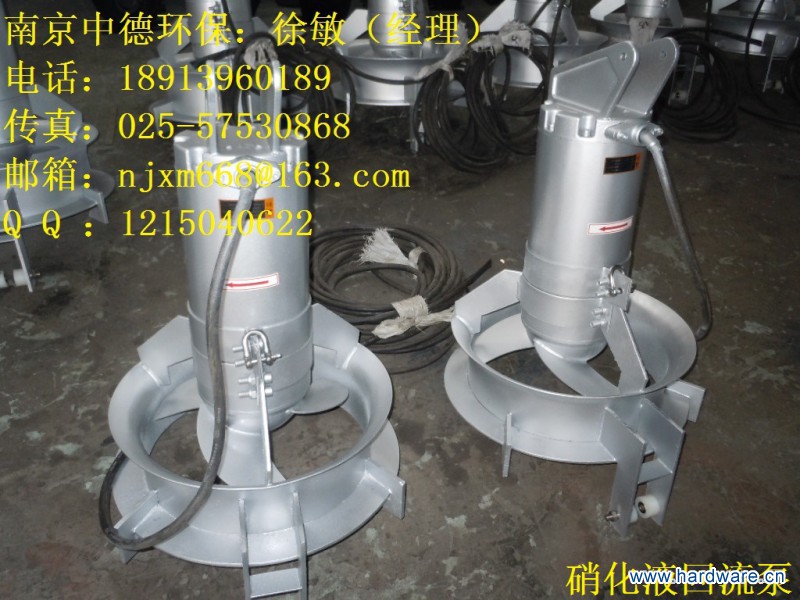

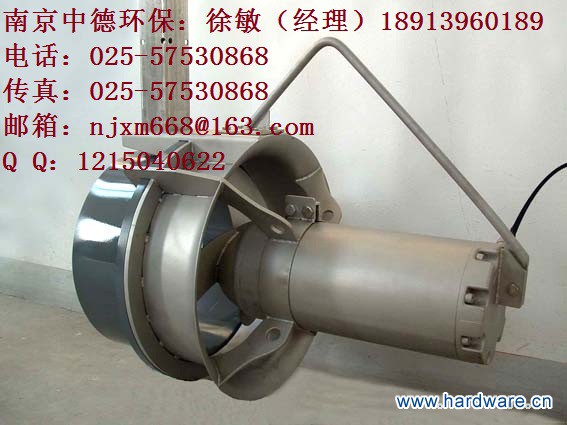

QJB-W型污泥回流泵 污泥回流穿墙泵 混合液回流泵结构简介：
专门设计的装置部件和设备备件使污泥回流泵达到Z佳性能。
1、电缆：电缆采用特制水密电缆；
2、接线盒：接线盒是全封闭的，与周围液体和定子箱是隔离的；
3、电机：50Hz鼠笼式3相潜水异步电动机，F级绝缘，防护等级IP68。电机由周围介质冷却；
4、轴：电动机的轴采用不锈钢材料制作，转子作动平衡试验；
5、密封：静密封为O型密封圈。轴密封为机械密封，将油室与周围介质隔离；
6、轴承：采用进口轴承，设计使用寿命可达100，000小时以上；
7、油室：油用于润滑和冷却机械密封摩擦副，并隔离渗透液；
8、叶轮：叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式，高效、无阻运转，且具有自清功能；
9、进口锥管：进口锥管的目的是为了形成Z好的流动状态；
10、排出接头：排出接头用于将进口锥管固定在出水管上；
11、引导装置：引导装置由两根管子（导管）和上方导管夹具所组成。
QJB-W型污泥回流泵 污泥回流穿墙泵 混合液回流泵产品特点：
1、按低扬程、大流量专门设计，效率高；
2、抗堵塞、缠绕，使用可靠；
3、采用Z新的密封材料，可以安全连续运行10000小时以上；
4、结构紧凑，安装维修方便；
5、主机采用冲压成形结构，体积小，精度高，耐腐蚀无噪音；
6、内设漏电漏水及电机过载保护（报警）装置，确保产品安全与可靠。

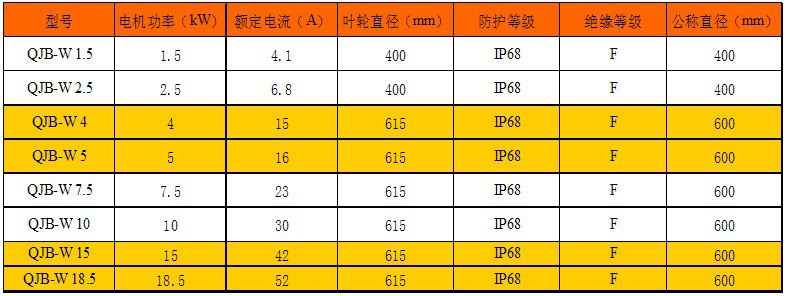

QJB-W型污泥回流泵 污泥回流穿墙泵 混合液回流泵主要性能参数：
QJB-W型污泥回流泵 污泥回流穿墙泵 混合液回流泵性能曲线：

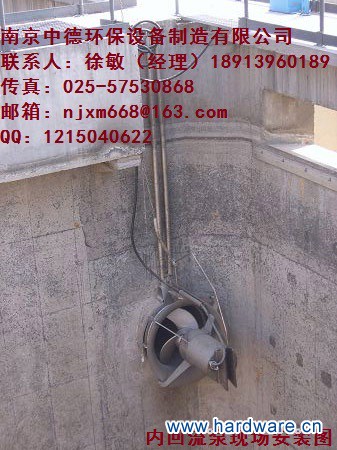

QJB-W型污泥回流泵 污泥回流穿墙泵 混合液回流泵安装：
1 正确安装使用是该泵能长久、正常运转的基本保证。
2 污泥回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升设备进行检查和维护，安装方便快捷。
3 本设备除穿墙管需要预埋外，导杆、起吊架均用钢膨胀螺栓与池体连接，不需要预埋件。
4 预埋件和拍门由用户采购安装，用户定购时应该注意。
QJB-W型污泥回流泵 污泥回流穿墙泵 混合液回流泵产品安装尺寸：

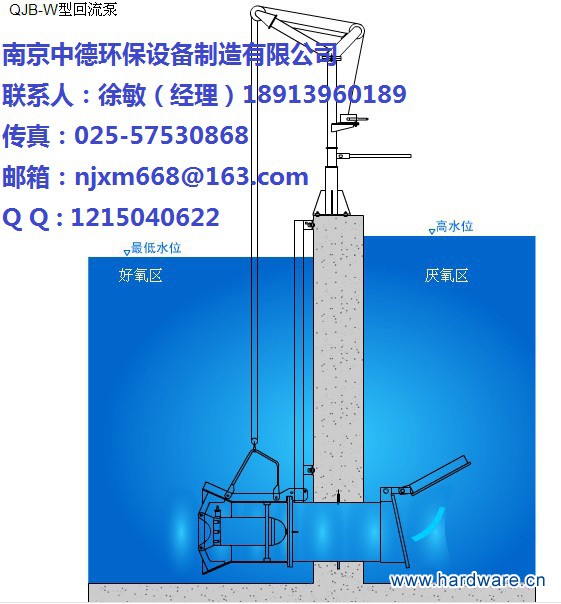

QJB-W型污泥回流泵 污泥回流穿墙泵 混合液回流泵安装示意图：
潜水回流泵有两种材质之分，一种是碳钢，另一种是不锈钢材质，
可以根据客户要求定做
a:三相电机，380V三相50HZ，防护等级IP68，定子绝缘等级F级，直接启动。
b:轴承——用终身润滑轴承，NSK或SKF原装进口品牌，使用寿命超过40000小时。
c:叶轮——回流泵配技术先进的轴向运行的三叶轮，叶轮具有良好的自清洁与免震动功能。叶轮的设计同时可以满足大流量与低扬程的要求，并在轴向形成大流量。
d:密封——采用瑞典飞力潜水电机密封技术，确保密封安全可靠。
e:密封监测——当水进入油室后，探头侧漏系统中的湿度传感器将自动发出报警信号，以便及时查出，防止出现第二次故障。
f:温度监测——电机绕组采用国际Z先进Z安全的过热保护工艺，一旦由于电机过载，介质温度过高或其他原因造成过热，温度传感器会在温度超过许用温度极限以前及时发出报警信号或自动关闭水泵。
g:自动耦合系统——回流泵配单根导轨自动耦合系统，保证快捷的安装、提升和维护。
回流泵有四部组成
1.主机
2.安装系统
3.穿墙管
4.拍门
客户可以根据自身条件来选择设备，四部分全部可以分开出售和定做
DY：微扬程，大流量；
第二：无堵塞，高效率；
第三：全不锈钢结构，耐腐蚀性强；
配用功率：1.5-22KW
叶轮直径：400-640mm
绝缘等级：F
材质：铸造全不锈钢/普通铸铁款（可根据客户要求定做）
