荣获国家发明专利的Fe-05耐磨合金粉块系国内首创的铬基耐磨合金堆焊材料，Fe-05耐磨合金粉块具有自熔性良好，采用碳弧堆焊，操作简单，堆焊前工件不需除锈，工艺性能好等特点。单层堆焊层具有过共晶组织，洛氏硬度HRC≥60。

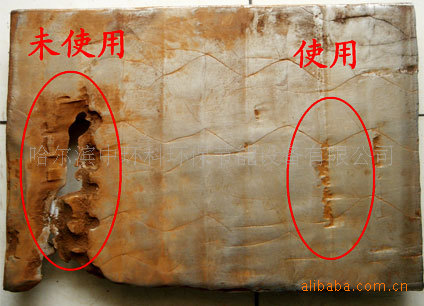

Fe-05耐磨合金粉块采用手工碳弧进行堆焊，直流电焊机（正接、碳棒接负极、用直流碳棒），交流电焊机（空载电压70V以上、配交流碳棒）。采用加长焊钳，堆焊电流200-300A，堆焊层稀释率50%左右。可堆焊在低、中碳钢、低合金钢及铸钢件上，也可以在某些灰口铸铁上使用，适用于A3、Mn13、16Mn、65Mn。用于承受低、中等冲击的强磨粒磨损的易损件的制造和修复。如：刮板输煤机中部槽、扒煤齿，制砖机绞刀、打泥板，水泥厂窑尾风机叶片、磨煤机磨辊、立窑塔蓖，火力发电厂排粉机、引风机叶片等零部件的制造与修复，采用Fe-05耐磨合金粉堆焊后分别取得提高设备使用寿命3-5倍和8-10倍的显著效果。
规格：90×30×3mm、90×30×4mm、90×30×5mm、60×20×3.5mm；需要特殊规格，可在订货时协商解决。
电极规格：直流Φ10×355mm、Φ12×355mm、Φ15×355mm
交流Φ8×355mm、Φ10×355mm

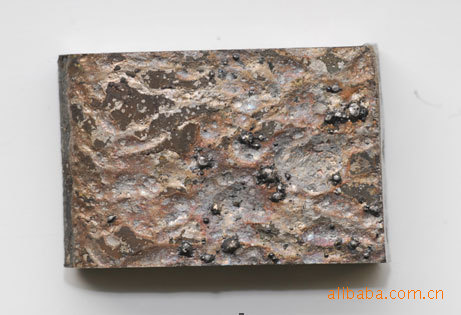

堆焊后的防磨板平面：

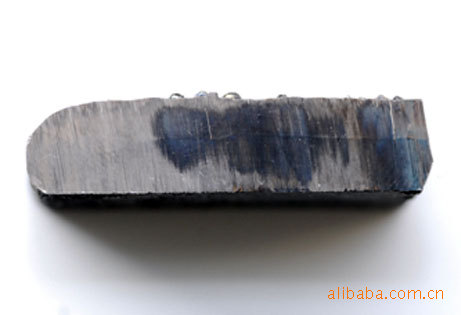

堆焊后防磨板可溶性剖面:
