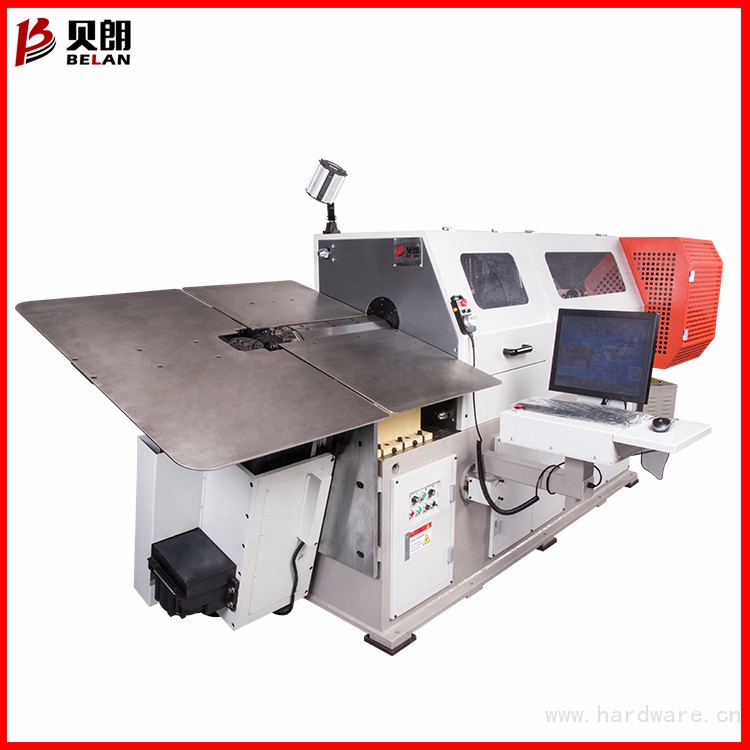

全自动钢丝成型机BL-3D-7800 基本参数
|
序号
|
类型
|
详细参数
|
|
1
|
设备型号
|
BL-3D-7800
|
|
2
|
加工线经规格
|
硬料：Φ3-Φ6mm 软料：Φ3-Φ8mm
|
|
3
|
控制轴数
|
7轴
|
|
4
|
转线电机功率
|
2.7KW
|
|
5
|
送线电机功率
|
4.5KW
|
|
6
|
折角电机功率
|
4.5KW
|
|
7
|
转芯电机功率
|
2.7KW
|
|
8
|
升降电机功率
|
2.7KW
|
|
9
|
切刀电机功率
|
4.5KW
|
|
10
|
托盘升降电机功率
|
2.7KW
|
|
11
|
Z大送线速度
|
90米／分钟
|
|
12
|
送线精度
|
300mm±0.1
|
|
13
|
自动送线架Z大承重
|
1500Kg
|
|
14
|
自动送线架圆盘直径
|
φ1900mm
|
|
15
|
自动送线架电机功率
|
2.2KW
|
|
16
|
主机使用电压
|
三相380V（±20V）
|
|
17
|
主机器重量
|
4500kg
|
|
18
|
主机器尺寸
|
4100 X 2000 X 1650mm（长度X宽度X高度）
|
|
19
|
自动送线架重量
|
900Kg
|
|
20
|
自动送线架尺寸
|
2400X2100X900 mm（长度X宽度X高度）
|
全自动钢丝成型机
BL-3D-7800 配置
|
配件名称
|
品牌产地
|
|
伺服电机
|
SANYO
|
|
直线滑轨
|
台湾上银
|
|
键盘
|
罗技
|
|
编码器
|
SANYO
|
|
开关电源
|
台湾明纬
|
|
荧光屏
|
台湾友达
|
|
变频器
|
台湾台达
|
|
数控系统
|
台湾益图
|
|
轴承
|
日本NSK
|
|
滚珠丝杆
|
台湾上银
|
|
电脑主板
|
台湾
|
|
减速机
|
德国纽卡特/台湾品宏
|
|
机座材质
|
A3钢料
|
全自动钢丝成型机BL-3D-7800 特点
1、前面有升降平台，长件短件线形产品都适合生产，整体结构很直观；
2、调试方便，平面立体线材成型均可生产；
3、电脑为中文，英文（可选）界面，易操作，定位准确，所有电机可同步或单独运行
4、电脑接入互联网网络，可以实现远程遥控，调试、维护方便。
5、采用进口电脑控制系统和进口伺服电机
6、设有精度检测跟踪装置，如有不合格的产品能够自动停机
7、根据荧光屏上的工作情况，可以随时对产品的外径角度进行修正
1、机械具备自动润滑供油设计，保证设备的长时间运行
2、当无线，断线，缠线时有自动停机设计及线架自动加速功能，令生产更轻松有效
3、适用于生产：生产线经3.0-8.0mm汽车座椅骨架，遮阳板骨架，汽车门锁拉杆，工艺品金属线，厨具餐具支架，仓储笼，超市手推车，超市货架等线材成型产品
全自动钢丝成型机BL-3D-7800 特征

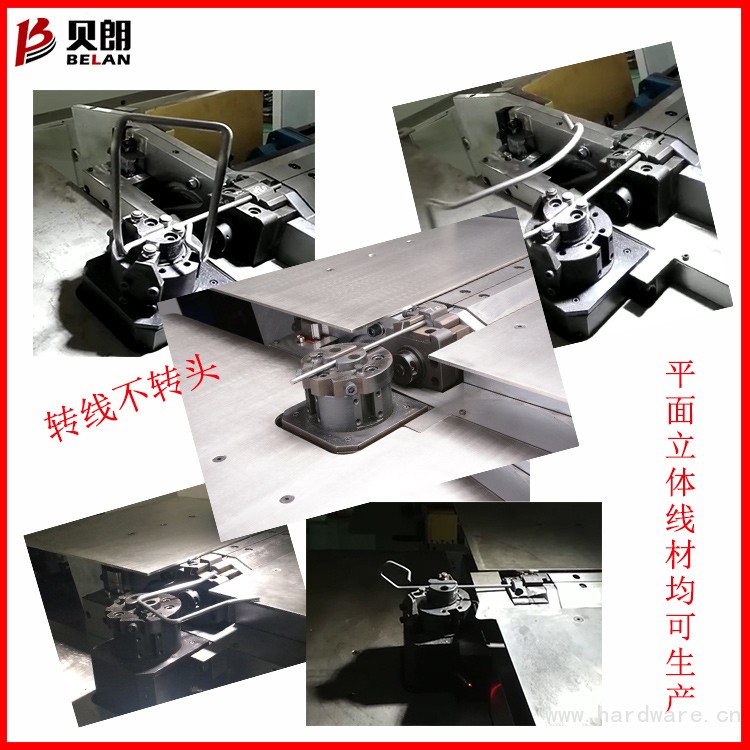

BL-3D-7800 线材折弯机为平板机，平板机的意思是：加工区前端有一块或者两块平板，这个平板支持机台成型产品过程中，起到托举的作用。这种结构，适合框架类的产品生产，因为有平台支撑他的稳定性。当然，小件、短件产品生产也是很合适，如果线材太粗，7.0mm以上，建议还是用转头比较好。

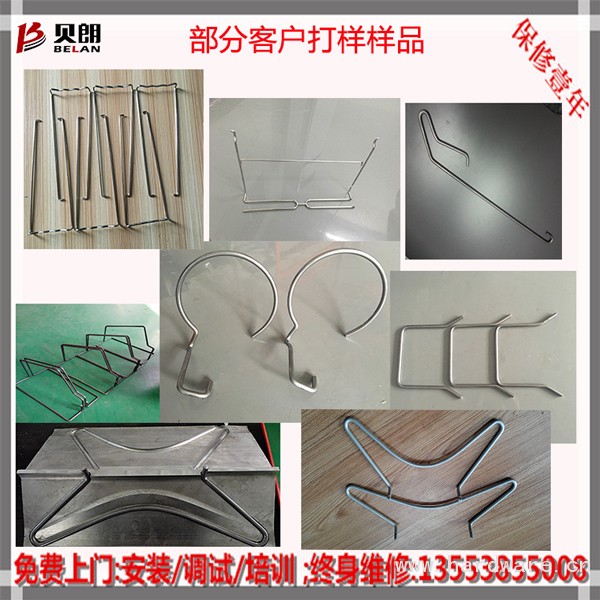

全自动钢丝成型机BL-3D-7800 生产图样
未完待续》》》》》》》 http://www.dgbeilang.com
线材折弯机BL-3D-7800 应用行业

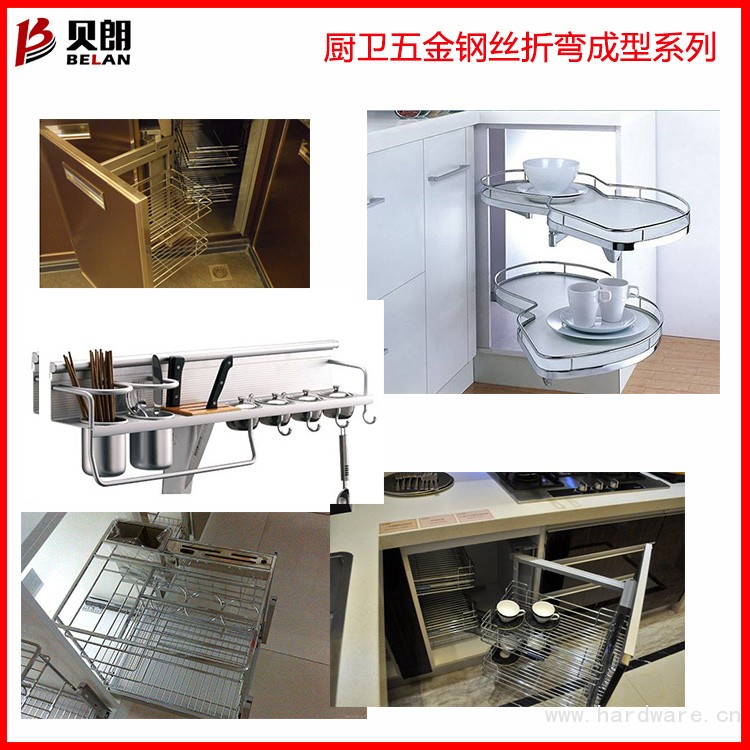

线材折弯机BL-3D-7800主要应用于汽车零部件行业，其中包含汽车座椅钢丝，汽车门锁锁扣；超市展示架配件；园林工具配件折弯；卫厨拉篮配件。
贝朗售后无忧
【贝朗线材成型机，免费保修一年，终身售后服务】
【贝朗线材成型机，免费保修一年，终身售后服务】
1、线材成型机到达用户厂家，贝朗公司即派技术人员上门免费安装调机，并进行现场免费培训，培训内容包括设备操作、保养及基本维修等方注意事项；
2、线材成型机免费保修壹年。保修期内，属正常使用而产品无法正常运行，我司负责免费保修及更换零配件；超过保修期，我司只收取零配件成本费及维修服务费。产品提供终身服务。
3、如线材成型机出现客户无法解决的故障，本省24小时到达，外省48小时内到达。
贝朗设备优势
贝朗自动化金属线材成型设备具有调试快速，省时，省电，效率高，性能稳定，回报快等优势。现已推出以下成熟产品：BL-3D-5700/BL-3D-5800/BL-3D-51000/BL-3D-51200转头线材成型机，BL-3D-7800平板线材折弯机，BL-2T-12400/BL-2T-12800双头线材成型机，设备广泛应用于：汽车座椅配件成型、家用五金配件成型、厨卫挂件配件成型、超市货架配件成型、工艺品成型、电子产品成型、玩具配件成型、电器配件成型、运动器材配件成型、 文具配件成型、仪器配件成型、仪表配件成型、发饰配件成型等所需的各类高精密金属线材成型配件领域。
