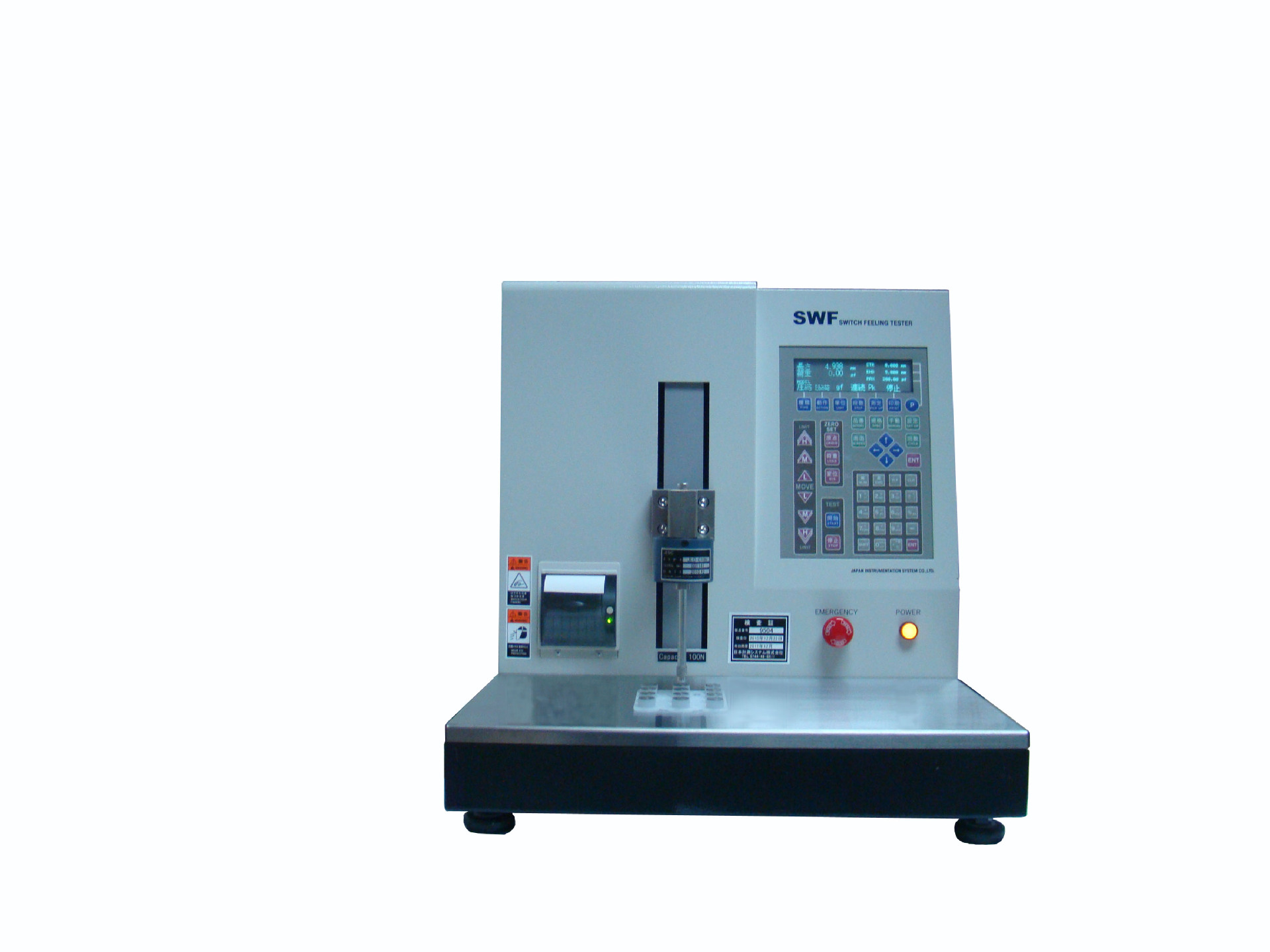

按键触感曲线测试机SWF-100N
●本测定器是针对导电橡胶、薄膜开关、金属弹片等有触感之按键所设计开发的Z高级机种。
●SV-55S伺服系统控制，采用高级滚珠螺杆带动，高精度、高效能、操作简单，完全表现按键触感开关的『荷重－行程』特性曲线试验，其优越特性使整个测试过程变得简单又快速。
机台功能：
◎可直接设定测试速度、测定荷重、测定行程、伺服控制一次完成测试。
◎可设定间隔时间及次数直接完成测试。
◎可单机操作，上下限公差设定、图形表示、GO/NG判定声音。
◎测定条件设定可记忆Z大50组。
◎直接打印机印刷测试数据，设上下限工程能力指数统计数据自动印刷处理。
◎计算机软件连接（RS-232C），量侧曲线编排数，量测数据、选择打印，转至PDF檔Email皆可轻松完成。
◎计算机连接时，测试条件、规范、次数、曲线图等皆由计算机画面来设定。
◎计算机软件可同时测量阻抗（阻抗计软件另购），除按键触感外，压缩、引张也可搭配其他荷重元测量。
机台规格：
| 机种名称 | SWF-100N |
| 适应规范 | JIS B7721 引张＆#12539;压缩试验机1级 |
|
长度分 辨率 |
0.001mm |
| 行程 | 150mm |
| 长度精度 | ±(0.05+0.0001L)mm以内(L为任意长度mm) |
| 测头移动速度 | 1～1000mm/min |
| 测头移动控制 | 精密滚珠螺杆及伺服马达控制 |
|
依据移 动键 |
高速: 速度600 (mm/min) 寸动 1(mm) |
| 中速: 速度60 (mm/min) 寸动 0.1(mm) | |
| 低速: 速度6 (mm/min) 寸动 ------ | |
| 负荷容量 | 本体耐荷重100N ※依据更换使用的荷重元负荷容量来变化 |
|
适用荷 重元 |
10N～100N 0.5～3.0mV/V |
| 可登录荷重元数 | 5个 |
|
显示范 围切换 |
2范围自动切换 |
| 荷重元容量的1/10以下→10万分之1 | |
| 荷重元容量的1/10以上→1万分之1 | |
|
荷重分 辨率 |
例: 10N 荷重元1N以下分辨率是0.0001N |
| 1N以上分辨率是0.001N | |
| 50N 荷重元5N以下分辨率是0.0005N | |
| 5N以上分辨率是0.005N | |
| 荷重精度 | 显示值的1%以内 |
| 单位选择 | mN、N |
保护停止功能 |
依上、下极限开关停止 |
| 依软件设定之上、下极限功能停止 | |
| 按下STOP键或非常停止开关停止 | |
| O.L停止＆#12539;超过设定上限而停止 | |
|
荧光 显示屏 |
256*64dot W115*H29mm |
| 介面 | RS232C:COM1→PC |
| I/O PORT(选配):输出入使用光耦合器绝缘+COM、输入8点、输出8点 | |
| 电源电压 | AC100V～240V |
| 尺寸 | W450*D400*H480 |
| 重量 | 约30kg |
适用产品：
◎计算机键按键；
◎手机按键；
◎计算器、电话、遥控器按键；
◎导电橡胶按键；
◎金属、弹片按键；
◎薄膜开关按键；
◎各类有触感按键开关；
◎DVD等橡胶避震器。
|
