JP/JPL高速精密膜片夹头，研磨机床精密膜片夹头，朝铨卡盘
精密三爪膜片夹头简介
高精密加工的关键来自于高精度的夹头。
市面上常见的油压三爪夹头是由一系列滑块与滑轨所构成，滑动件的制造精度、配合精度、润滑保养、工作磨损等因素都会影响其夹持精度。
JP/JPL精密三爪膜片夹头目前有以下二系列产品

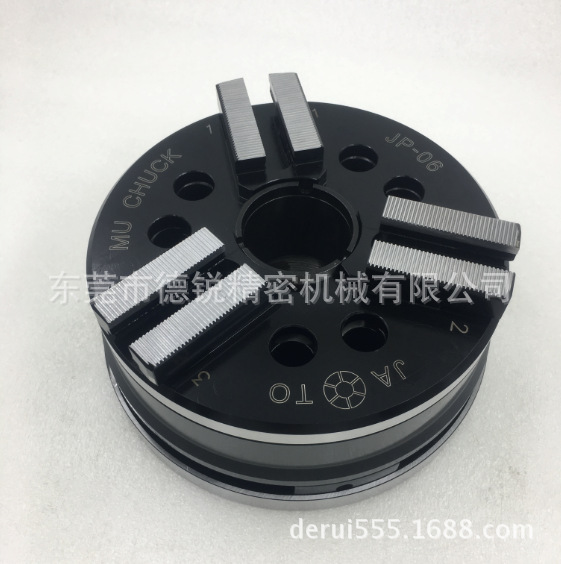

JP系列精密三爪膜片夹头-NC车床
JPL系列精密三爪膜片夹头-研磨机
JP系列精密三爪膜片夹头-NC车床是内藏抗离心机构，高转速时夹持力保持稳定不衰减。JP系列膜片夹头的优点除了表现于重复精度外，其夹持力可以由油压回转缸推力精密微调，适合应用于薄环工件、薄管工件、脆弱工件的夹持加工，可以确保工件不受力变形破坏。
| JP系列 |
JPL系列 |
- 高精度三爪油压膜片夹头，重复精度 0.005mm以内
- 内藏抗离心设计，高转速5000 RPM
- 夹头本体密封，防尘防水防屑。无须润滑或保养
- 夹头本体无滑动磨损，精度寿命三年以上
- 适合各式高精密工件夹持加工
- 适合薄环件、薄管件、脆弱件夹持加工
- 搭配标准数控车床工作
|
- 高精密三爪油压膜片夹头，重复精度0.005mm以内
- 轻量化设计，夹头体积小、重量轻
- 夹头本体密封，防尘防水防屑。无须润滑或保养
- 夹头本体无滑动磨损，精度寿命达三年以上
- 适合精密工件夹持加工
- 适合薄环件、薄管件、脆弱件夹持加工
- 搭配精密研磨床工作
|
精密三爪膜片夹头应用范例
- 各种精密数控车床加工
- 轴承薄环件
- 数字相机零件
- 气动手工具组偏心零件加工
- 微小引擎的缸套与活塞加工
- 薄环形零件，超薄铝管零件
- 陶瓷零件加工
|
|

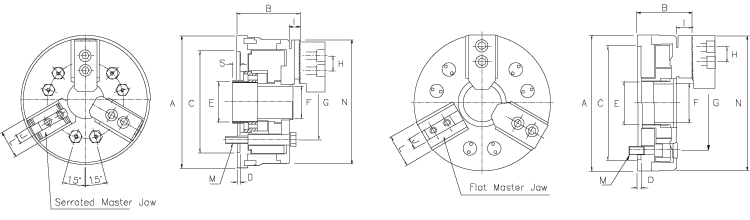

| 型号 |
JP-05
|
JP-06
|
JP-08
|
JP-10
|
JP-06L
|
JP-08L
|
| A |
147mm (5.79") |
182mm (7.17")
|
232mm (9.13") |
267mm (10.51") |
167mm (6.57") |
197mm (7.76")
|
| B |
68mm (2.68") |
88mm (3.46") |
98mm (3.86") |
105mm (4.13") |
65.5mm (2.58") |
71mm (2.80") |
| C (H6) |
110mm (4.33") |
140mm (5.51") |
170mm (6.69") |
220mm (8.66") |
140mm (5.51") |
170mm (6.69") |
| D |
4mm (0.16") |
5mm (0.20") |
5mm (0.20") |
5mm (0.20") |
5mm (0.20") |
5mm (0.20") |
| E |
M40 x P1.5 |
M55 x P2.0 |
M60 x P2.0 |
M85 x P2.0 |
M55 x P2.0 |
M60 x P2.0 |
| F |
33mm (1.30") |
44mm (1.73") |
50mm (1.97") |
75mm (2.95") |
44mm (1.73") |
53mm (2.09")
|
| G |
82.6mm (3.25") |
104.8mm (4.13") |
133.4mm (5.25") |
171.4mm (6.75") |
104.8mm (4.13") |
133.4mm (5.25") |
| H |
14mm (0.55") |
20mm (0.79") |
25mm (0.98") |
30mm (1.18") |
20mm (0.79") |
25mm (0.98") |
| I |
13mm (0.51") |
15.5mm (0.61") |
17mm (0.67") |
17mm (0.67") |
17.5mm (0.69") |
19mm (0.75") |
| J |
10mm (0.39") |
12mm (0.47") |
14mm (0.55") |
16mm (0.63") |
12mm (0.47") |
14mm (0.55") |
| L |
30mm (1.18") |
38mm (1.50") |
42mm (1.65") |
47mm (1.85") |
38mm (1.50") |
42mm (1.65") |
| M |
M10 x 3 |
M10 x 6 |
M12 x 6 |
M16 x 6 |
M10 x 6 |
M12 x 6 |
| N |
136mm (5.35") |
171mm (6.73") |
217mm (8.54") |
256mm (10.08") |
165mm (6.50") |
197mm (7.76") |
| S |
14mm (0.55") |
10mm (0.39") |
12mm (0.47") |
- |
- |
- |
| 转速RPM |
8000 |
7500 |
6500 |
5500 |
600 |
600 |
夹爪行程
@回转缸推力 |
1.1mm@1400kgf (0.04"@3080lbf) |
1.5mm@1800kgf (0.06"@3960lbf) |
1.8mm@2800kgf (0.07"@6160lbf) |
2.2mm@3800kgf (0.09"@8360lbf) |
0.6mm@1800kgf (0.02"@3960lbf) |
0.8mm@2800kgf (0.03"@6160lbf) |
| 每爪夹持力@回转缸推力 |
1420kgf@1400kgf (3124lbf@3080lbf) |
2140kgf@1800kgf (4708lbf@3960lbf) |
3203kgf@2800kgf (7047lbf@6160lbf) |
4590kgf@3800kgf (10098lbf@8360lbf) |
1820kgf@1800kgf (4000lbf@3960lbf) |
27230kgf@2800kgf (5990lbf@6160lbf) |
| 允许回转缸推力 |
1750kgf (3850lbf) |
2250kgf (4950lbf) |
3500kgf (7700lbf) |
4750kgf (10450lbf) |
2250kgf (4950lbf) |
3500kgf (7700lbf) |
安装兼容性，
相容于 |
Kitagawa B205 |
Kitagawa B206 |
Kitagawa B208 |
Kitagawa B210 |
Kitagawa B206 |
Kitagawa B208 |
| 夹头净重 |
5.5kg (12.1lbs) |
11kg (24.2lbs) |
20kg (44.0lbs) |
30.5kg (67.1lbs) |
5.5kg (12.1lbs) |
8kg (17.6lbs |
|
