KEHEL-B型 电流互感器二次回路负载测试仪
一、仪器概述
KEHEL-B型电流互感器二次回路负载测试仪，主要用于现场检测CT/PT的二次实际负荷，单机输出电压0～50V。实验时仅需设定互感器二次额定值，实验结束后，直接显示测试结果，支持现场打印，可存储，省去了人工记录等繁琐劳动，操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
二、注意事项
1、为了人身及设备安全，使用前请详细阅读说明书，并严格按照要求规范操作；
2、试验前请将仪器可靠接地，实验中严禁触碰所有测试端子；
3、本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。
三、二次负荷测试仪特点
1、安全可靠：
采用单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口，设计更加科学合理,使用更加安全可靠。
2、符合国家检修规程：
设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；符合国家相关检修规定。
3、功能齐全：
可检测CT/PT的二次负荷项目，轻松实现一机多用。
4、接线方式简单：
采用单电源输入端口；仅有2个测试端口就可完成CT/PT的负荷测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；
采用单电源输入端口；仅有2个测试端口就可完成CT/PT的负荷测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；
5、操作简单，彩色大屏幕显示：
操作方式简单，直观方便，有中文操作提示，彩色大屏幕显示操作更加简便。
6、体积小，重量轻：
本产品体积小、重量轻、携带方便，适合现场使用。
四、主要技术参数
1、工作电源：AC220V±10V 50Hz
2、单机输出电压：0～50V
3、CT负荷测试范围：0～60Ω
4、PT负荷测试范围：0～500VA
5、测试精度（CT：1A/PT：100V）：0.5％±5个字
6、工作温度：－10～45℃
7、相对湿度：<85％

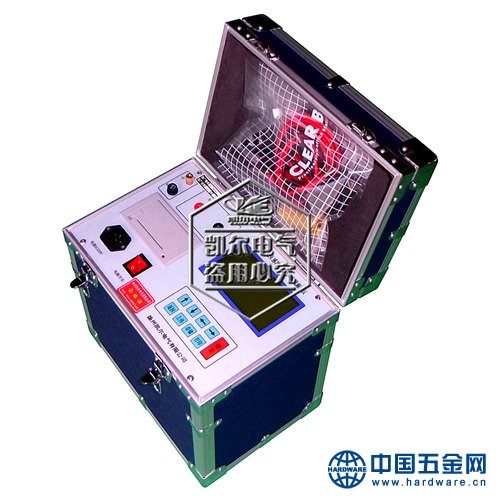

五、仪器结构与外观
1、仪器外箱采用高强度铝合金机箱，坚固耐用，所有的电气部分都在主机内部。
2、面板布置
面板布置如图下图所示
3、键盘说明：键盘共有8个键，分别为：↑、↓、←、→、确定、返回、打印、储存。各键功能如下：
3、键盘说明：键盘共有8个键，分别为：↑、↓、←、→、确定、返回、打印、储存。各键功能如下：
A：↑、↓、←、→键：上下左右键，
B：在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反白显示）。
C：左右键用来左右移动光标（反白）。
D：确定键：在主菜单中按下此键即进入当前指向的功能选项（反白显示的功能条）。
E：返回键：按下此键返回主菜单。
B：在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反白显示）。
C：左右键用来左右移动光标（反白）。
D：确定键：在主菜单中按下此键即进入当前指向的功能选项（反白显示的功能条）。
E：返回键：按下此键返回主菜单。
F：打印、储存键：用来打印和储存测试结果。
注：产品在生产过程中不断更新完善，产品外观图片仅供参考（以实物为准），如有变动，恕不另行通知。
