● 本产品具有接地保护
● 插头与插座的锁紧扳手具有强密封效果,且易于操作
● 螺纹端子处有防压线螺钉松动和电线折断的保护结构
● 连接器出线口处用户可选用不同的附件来进行固定或密封
技术数据:
接线方式:螺纹端子式(6、10、16、24、32芯)
外壳材料:压铸铝合金 表面处理:喷塑
导线截面积:0.5~2.5 mm2AWG20-14 额定电压:400V
额定电流:10A、16A、35A、80A 绝缘电阻:≥10000 MΩ
接触电阻:≤1 mΩ 耐 压:3000V(1Min)
温度范围:-40℃~+125℃ 阻燃等级:UL94-V0
污染等级:3(C) 过电压类别:Ⅲ
机械寿命:≥500次 外壳防护等级:IP65

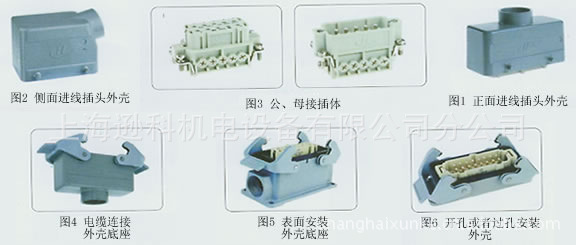

四、6芯,10芯,16芯,24芯,32芯防水专用电缆快速接插件选型参考:
产品型号 |
安装形式 |
组成部分 |
XKT1-(6、…32) |
正面进线,电缆连接 |
图1+图3+图4 |
XKT2-(6、…32) |
侧面进线,电缆连接 |
图2+图3+图4 |
XKT3-(6、…32) |
正面进线,表面安装 |
图1+图3+图5 |
XKT4-(6、…32) |
侧面进线,表面安装 |
图2+图3+图5 |
XKT5-(6、…32) |
正面进线,开孔安装 |
图1+图3+图6 |
XKT6-(6、…32) |
侧面进线,开孔安装 |
图2+图3+图6 |
