类别：SJ-80减速机
安装机构型式：卧式
型号：SDJ-80型系列矿用垂直硬齿面减速机。
SD-80减速机具有承载能力大、传动效率高、噪音低、体积小、重量轻、寿命长的特点。适用于输入轴与输出轴呈垂直方向布置的传动装置，如刮板输送机、带式输送机及各种运输机械，也可用于冶金、矿山、化工、水泥、建筑、轻工、能源等各种通用机械的传动机构中。
SJ-80矿用皮带输送机减速机技术参数
减速级别 DY级 第二级 第三 级
主 从 主 从 主 从
齿数 11 29 17 54 15 44
模数 m3=7.75 mn=5 m=7
螺旋面 36o0 ‘‘21” 12o46‘‘
旋向 左 右 右 左
传动比 i1=2．6364 i2=3．1765 i3=2．9333
总传动比 i总=18.449
SDJ-80输送机减速机、SJ-80带式输送机用减速器、SD-80皮带机减速机。
SJ-80皮带机减速机性能特点：
1. 中心距、公称传动比等主要参数均已优化设计，主要零部件互换性好。高承载能力、高可靠性、高效率。
圆锥齿轮采用磨削工艺，圆柱齿轮采用独特的修形工艺，箱体采用优化的降噪结构设计，这些使齿轮箱噪音有很大的降低。
方形箱体，增大了表面积，风扇、冷却盘管的合理选用，提高了齿轮箱的热效率。
2. 齿轮均采用优质合金钢经渗碳、淬火而成，齿面硬度达HRC54-62。
3. 体积小、重量轻、精度高、承载能力大、效率高、寿命长、可靠性高、传动平稳、噪声低。

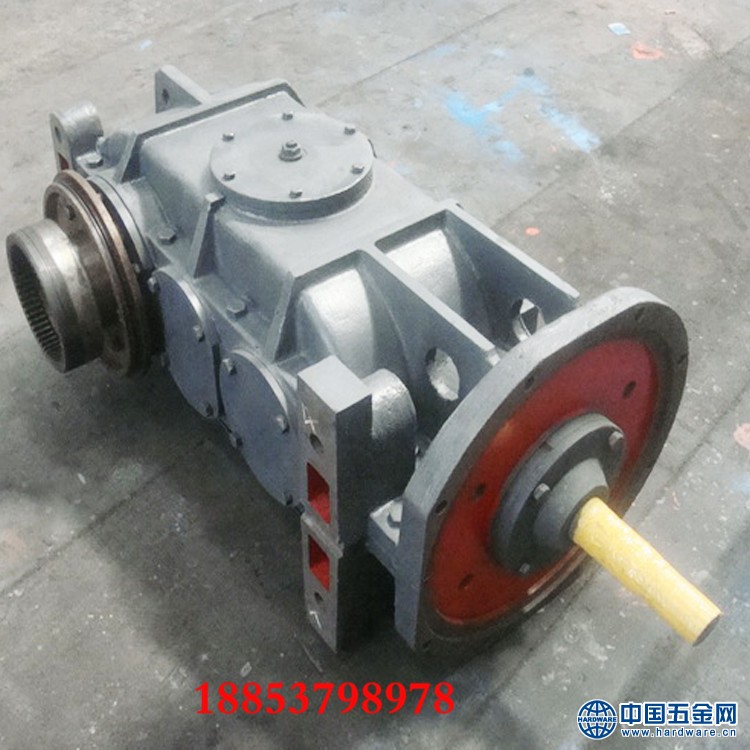

减速机由一对圆弧伞齿轮、一对斜齿轮、一对直齿轮组成三级减速，总减速比为l:24.564。DY、二、三轴的轴承为单列园锥滚子轴承，第四轴为双列向心球面滚子轴承。DY轴上的锁紧螺母是用以固定轴承并保证轴承轴向游隙量为0.05～0.1毫米，第二、三、四轴承轴向游隙量是用调整垫保证，其中二、三轴轴承轴向游隙量为0.08～0.15毫米，四轴轴承轴向游隙量为0.06～0.15毫米。在组装时，园弧伞齿轮的轴向位置要进行适当调整，以保证啮合侧隙和接触斑点，轴园弧伞齿轮的轴向位移通过调整螺母调整，大圆弧伞齿轮通过调整垫调整轴向位置。以达到较好的啮合精度，调整好的一对园弧伞齿轮啮合侧隙不小于0.17毫米，接触斑点沿齿长和齿高方向不小于50％。
矿用垂直轴减速机：SGW-20D(B)、SGW-40T、SGW-150C、SGD-630/180、SGZ-630/220、SGB-630/220、SGZ-764/320、SGZ-764/264、SGZ-764/400、SPJ-800、SJ-80\SD-80、DP-340、SDJ-150、DSP-1010/650、DSP1040/800、DSP1063/1000、DSP-1080/1000、DSP-10100/1000减速器
