一、产品概述

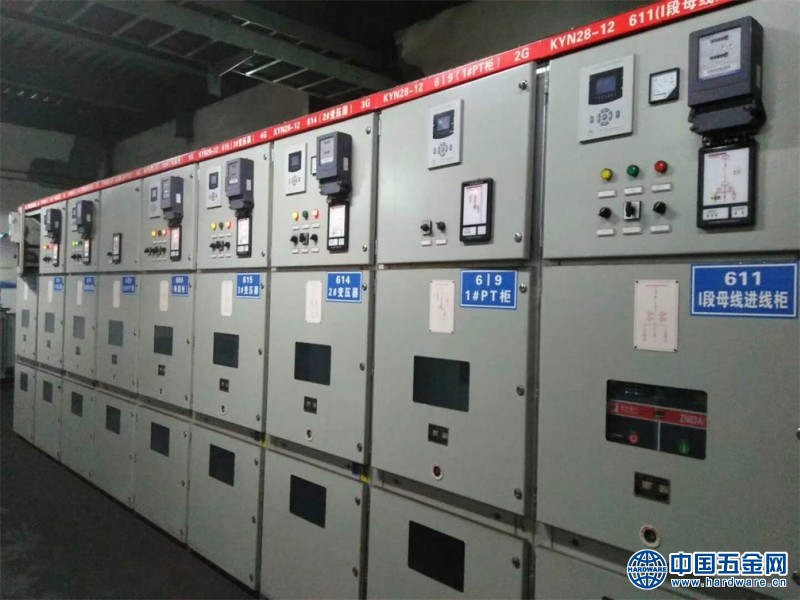

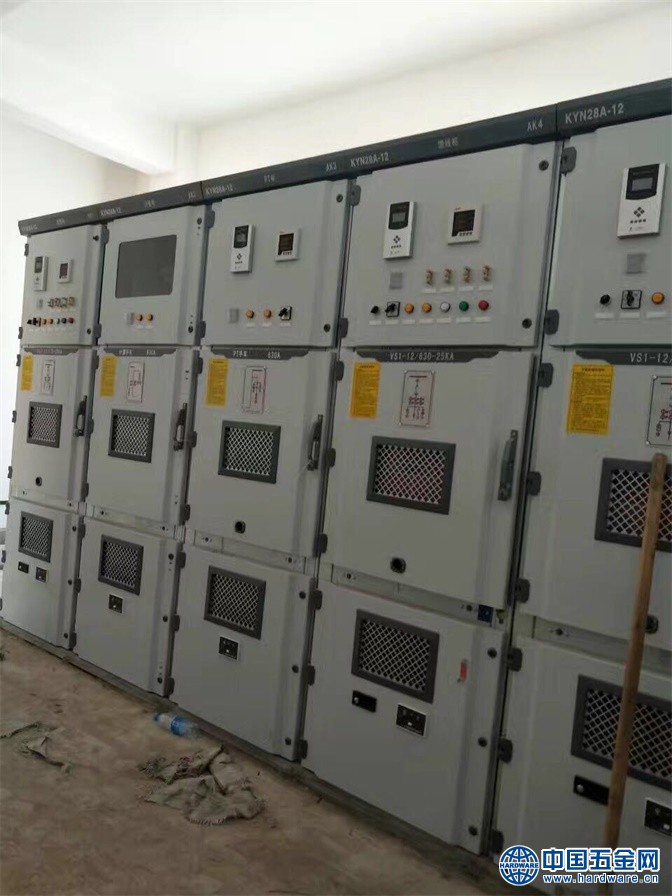

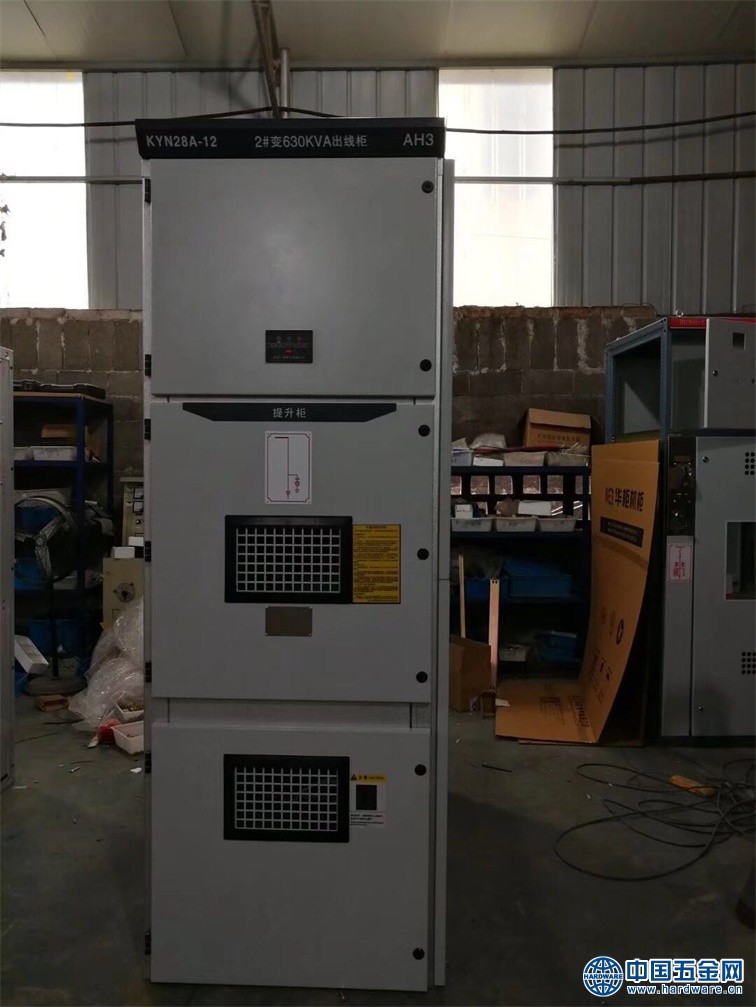

KYN28A-12型铠装中置式金属封闭开关设备（以下简称开关柜）是我公司在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭开关设备（如：KYN1-12、XGN2、GG-1A等）。其产品具有以下明显优点：产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X级的防护等级。
二、主要用途
KYN28A-12型中置式铠装金属封闭开关设备适用于交流50HZ、3.6~12kV电力系统，广泛应用于发电厂、变电站、开闭所、城市配电、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所，实现控制、保护、监测。
贵阳市12KV高压开关柜厂家
三、使用环境条件：
海拔高度：不超过1000m；
环境温度：上限+40℃，下限-10℃；
相对湿度：日平均值不大于95%，月平均值不大于90%；
饱和蒸汽压：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3 MPa；
地震烈度：不超过8度；
无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
四、主要特点：
1) 柜体结构采用敷铝锌板经多重折弯组装而成；
2) 所有的操作均在柜门关闭状态下进行；
3) 防护等级高，可防止杂物和虫害侵入；
4) 简单有效的“五防”闭锁，防止误操作；
5) 可配用VS1(ZN63A)或根据用户要求选用VD4型真空断路器；
6) 更换断路器简单，手车互换性好；
7) 柜体可靠墙安装、柜前维护、减少占地面积；
8) 电缆室空间充裕、可连接多根电缆；
9) 快速接地开关用于接地和回路短路；
10) 断路器室、继电器室、电缆室可根据用户要求分别加装加热器，防止凝露与腐蚀发生；
11) 断路器室、电缆室可根据用户要求分别加装照明装置，以方便维护及检修。
贵阳市12KV高压开关柜厂家
五、“五防”联锁操作要求;
1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。
2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
3.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。
4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。
5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。
注：KYN28-12（24）高压开关柜在正常运行时，应闭门操作。
