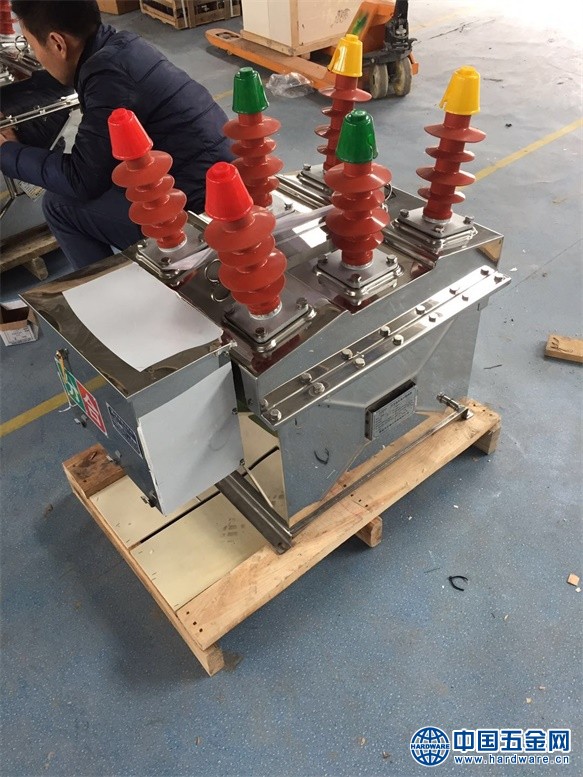

ZW8-12型户外高压柱上真空断路器是额定电压为12KV的新型户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。ZW8-12真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，内置均可。ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
太原市12KV户外高压断路器厂家
一、产品概述
ZW8-12/630型户外高压真空断路器用于交流50HZ，电压10-12KV的三相电力系统，作为分段、关合符合电流之用，它具有自动取能储能电功能，可整定的涌流控制、过流及速断保护功能，可在10KV断电情况下多次储能及分合操作，实现就地遥控及远方有线控制和配网自动化。并能作为站内进出线及站外无电源散点开关，实现环网供电，是集电源保护控制和通讯于一体的智能开关。
二、简单介绍
真空断路器ZW8-12/630-20用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或*故障的隔离;自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器;由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护
太原市12KV户外高压断路器厂家
三、使用环境条件
1、周围空气温度：上限+40℃，下限-40℃；
2、海拔不超过2500m；
3、风压不超过700pa(相当于风速34m/s)；
4、无经常性的剧烈振动；
5、空气污秽程度：Ⅲ级；
6、Z大日温差：25K。

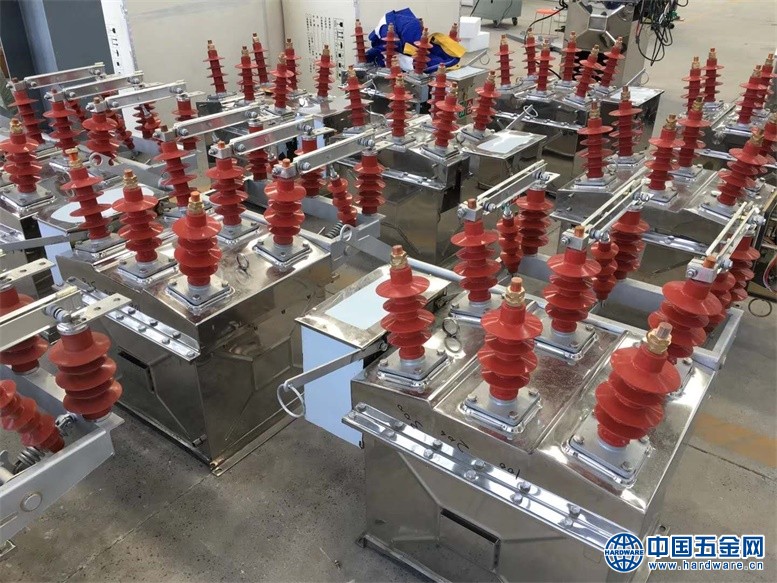

ZW8系列户外高压柱上真空断路器是额定电压为12KV的新型户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。ZW8-12真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，内置均可。ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
太原市12KV户外高压断路器厂家
ZW8-12/电子PT型户外高压真空断路器具备基本型断路器的全部功能，该型断路器配用电子PT，从CT取电为电池充电，在失压状态下可进行多次储能和分合闸操作，并可提供外部设备的工作电压;具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，保护参数可以由用户连续整定;既可以实现有线远方控制，也可在杆下无线遥控。
