TBB系列高压并联无功补偿装置主要根据用户需求选用不同的补偿单元来满足对用户容量以及补偿精度的要求，分组自动或者手动投切。装置可由电容柜（可选配一台电容进线柜）组成，*多可以分为8组，主要元件有隔离开关、投切元件、电力电容器、放电线圈、串联电抗器、控制器等组成。该装置主要有三种安装形式，分别为柜体式、框架式、柱上式线路无功补偿。

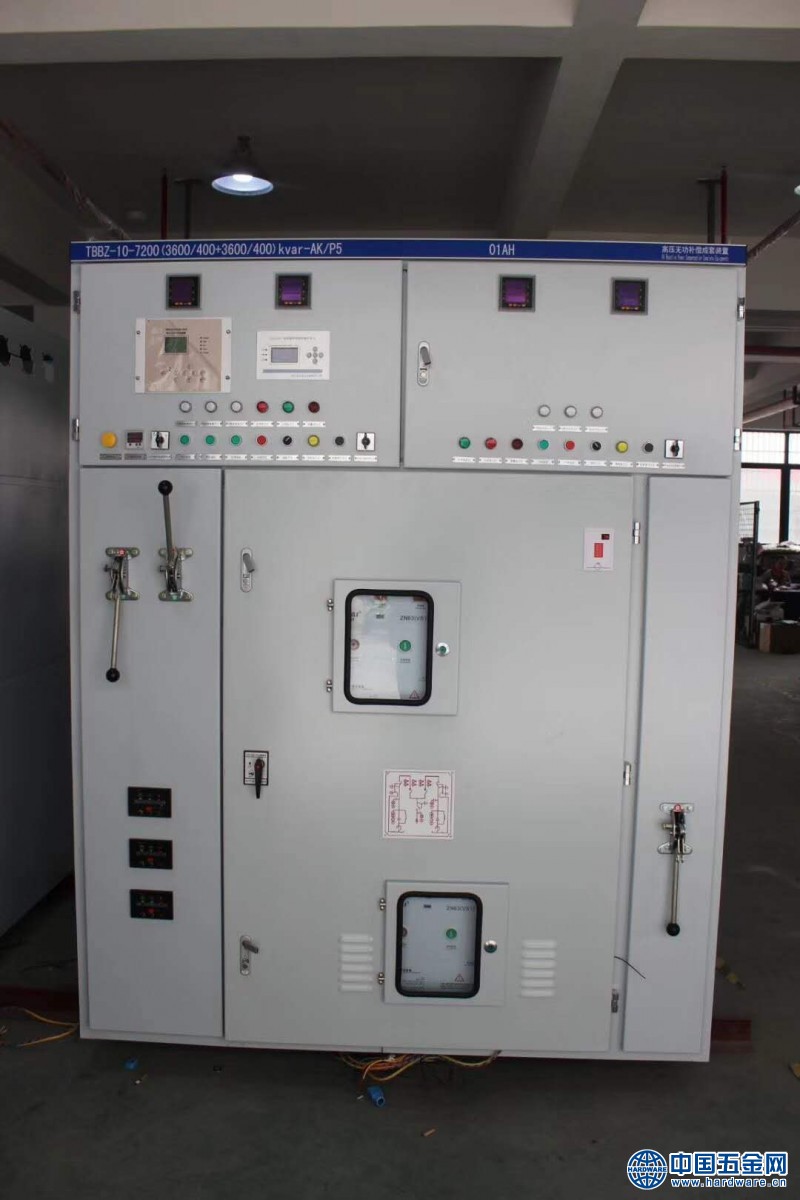

贵阳市10KV高压补偿柜现货
二、原理说明
电源提供有功功率PS和无功功率QS（可能感性无功，也可能是容性无功），忽略变压器和线路损耗，则有PS=PL，QS=QL。没有无功吸收部分的电网存在以下几个问题：
电网从远端传送无功；
负荷的无功冲击影响本地电网和上级电网的供电质量。
因此，电力系统一般都要求对用电负荷进行必要的无功补偿，以提高电力系统的带载能力，净化电网，提高电网电能质量。
目前配电网多数采用变电站固定电容器组无功补偿方式,由于缺少无功调节手段,在供电峰谷期间功率因数波动较大,出现过补和欠补问题。ZRTBBZ型高压无功补偿自动调容成套装置，使用无功自动控制器检测电网电压及功率因数，通过对电网电压和功率因数的综合判定，可同时控制两台主变的自动有载调压及两段母线上的无功补偿电容的自动投切，实现平衡系统电压，提供功率因数。减少线损，保护供电质量，解决无功过补偿和欠补偿问题
三、应用场所
TBB高压无功补偿主要用于工频3KV，6kV，24kv,10kV，35kV，66kV的电力系统进行容性无功补偿和感性无功补偿，用以调整、平衡电网电压，提高功率因数，降低线路损耗，提高电能质量，充分发挥发电、供电设备以及用电设备的生产效率。
应用现场:石油,化工,矿山,煤矿,冶金,建材,高耗能用电企业.
海拔高度：海拔**不超过4500米
环境温度：±40度
额定容量:50Kvar~20000kvar
ZRTBBX集中补偿即将电容器组集中装设在变配电室的母线上，需要补偿的时候一次性投入。特点是补偿效果较差，由于容量固定无法**补偿，只能补偿母线及高压线路的无功功率，但是投资较少。
贵阳市10KV高压补偿柜现货
四、技术参数
1）补偿效果：补偿后功率因数可达到0.95。
2）采用先进工艺和全膜介质的高压电力电容器，具有可靠性高、寿命长、损耗小、运行温升低等特点，并且还具有放电起始电压高和密封性能好等突出特点。
3）结构设计合理，热、动稳定性好。配有高压带电显示器和电磁锁、观察窗，具有强制闭锁功能；
4）装置能在1.1倍额定电压的稳态过电压下长期运行。
5）装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行。
6）根据系统及用户的需要，装置可采用就地控制或主控制室，集中控制，或自动控制等方式。
7）整组电容器组实测总容量与各电容器额定值总和之差不超过+10%~0，各相电容偏差不超过5%。
五、保护方式
1.装置采用高压喷逐式熔断器或限流式熔断器作为单台电容器的短路保护，确保设备安全运行。
2.装置采用开口三角电压、电压差动、中线不平衡电流保护作为后备保护。
3.装置还设有过电压、过电流、失压等作为装置外部保护。
4.装置采用无重击穿的高压断路器来投切电容器组，并配置合适的氧化锌避雷器，以限制投切电容器组时产生的操作过电压。
5.对于装置的外形尺寸采用紧凑型设计、颜色及进线方式，可根据用户要求进行设计
贵阳市10KV高压补偿柜现货
ZRTBBZ高压自动分组投切电容器成套装置采用先进的高压无功功率自动补偿控制器分组方式，对不同容量的电容器进行一步到位，通过自动寻优组合，能以**的电容器组数和**的高压真空开关实现**级数的调容，不至于引起成本的大幅度提高，具有很好的性能价格比。也可根据用户的要求进行均分配置，逐级投切，不会产生投切震荡。
采用ZRWKG型高压无功补偿控制器自动控制电容器的投切，自动化程度高，测量、显示、控制、具备显示、电压，电流，有功，无功，功率因数，谐波电压，谐波电流，电容器投切状态显示，带故障闭锁接点，带通讯接口，通信功能齐全，可根据无功功率投切电容器组，自动补偿负荷无功功率，无需人工干预，功率因数在0.95以上，在外部故障或停电自动退出，送电后自动回复运行，国际**高性能控制器。
