高压并联电容器补偿装置主要用于工频7.2~12KV的三相电力系统,用于调整、平衡变电站网络电压，提高功率因数，降低损耗，提高供电质量。

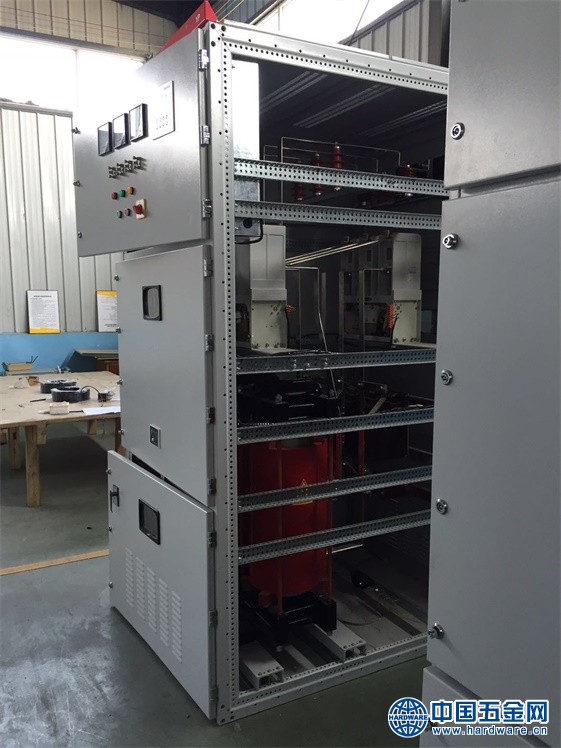

西安市TBB-12高压电容补偿柜装置
二、使用环境条件：
1、安装运行地区的海拔高度不超过1000m。
2、安装运行地区无剧烈机械振动，无腐蚀性气体和蒸气。无导电性爆炸性尘埃。
3、安装运行地区的环境温度；户内装置不超过-5℃~+40℃；对户外装置不超过-40℃~+40℃ 。
TBB系列高压电容补偿柜的应用范围极为广泛，适用于冶金、矿山、建材、石化、机械等行业供配电系统集中补偿。
三、性能特点
1. 采用优质高压电力电容器，具有可靠性高、寿命长、损耗小、运行温升低、故障率低等特点，电容器内置或外置放电元件，保证装置在脱离电网后，5分钟内将残压降至50V以下；
2. 采用高压喷逐式熔断器作为单台电容器的短路保护，确保设备安全运行；
3. 配置电抗率为1%-12%的串联电抗器，可限制合闸涌流和抑制3次以上谐波。电抗率大小视用户要求配置；
4. 视补偿容量大小可采用单星形或双星形接线方式，保护方式主要有中性点不平衡电流保护、开口三角电压保护、电压差动保护。
5. 节电效果明显，将电网功率因数提高到0.95以上，电流下降10%～20%，有效降低线损。
6. 自身损耗低，本装置所使用的电容器，自身的能量损失极小是一般油浸低胆电容器的五分之一以下。
西安市TBB-12高压电容补偿柜装置
四、作用
①提高用户的功率因数,从而提高电工设备的利用率;
②减少电力网络的有功损耗；
③合理地控制电力系统的无功功率流动，从而提高电力系统的电压水平，改善电能质量，提高了电力系统的抗干扰能力；
④在动态的无功补偿装置上，配置适当的调节器，可以改善电力系统的动态性能，提高输电线的输送能力和稳定性；
⑤装设静止无功补偿器(SVS)还能改善电网的电压波形,减小谐波分量和解决负序电流问题。对电容器、电缆、电机、变压器等，还能避免高次谐波引起的附加电能损失和局部过热。
五、主要技术指标
1 额定电压：10kV
2 额定控制电压：220V
3 额定投切容量：4000kvar/每回路(Z大值)
4 绝缘水平：42 kV/min
5 机械寿命：10万次
六、执行和参照标准
GB/T11022-1989 《高压开关设备和控制设备标准的共用技术要求》
GB50227-95 《并联电容器装置设计规范》
JB7111-93 《高压并联电容器装置》
DL/T604-1996 《高压并联电容器装置订货技术条件》
西安市TBB-12高压电容补偿柜装置
七、定货须知:
订货时须提供下列资料：
1、 订货时须注明：额定电压,额定功率,负载变化情况,补偿前及补偿后的功率因数.
2、明对柜体颜色，柜体尺寸有关特殊要求。
3、备型号、数量及二次线路操作电压等。
4、用户所需电容柜的投切方式和配置。
5、不能满足一般环境条件的应特别提出。
6、客户一次电压、电流互感器的变比。
7、补偿装置进、出线方式
注：若有特殊要求，请与我公司协商定货。
