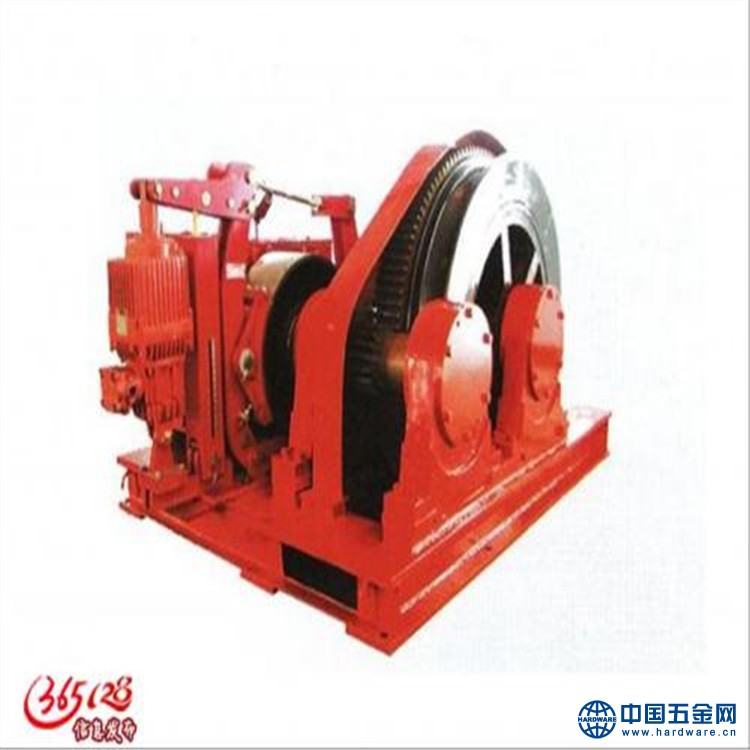

绞车按电气设备类型可分为：
a) 隔爆型；
b) 非隔爆型。
４．２产品型号
绞车型号表示方法应符合ＭＴ／１５４．８——１９９６的规定。
Ｊ Ｗ Ｂ－□／□
Ｊ——卷扬机类
Ｗ——无级绳绞车
Ｂ——隔爆型（非隔爆型省略）
□（DY个）——钢丝绳Z大静拉力，单位为千牛（kＮ），１０kＮ
□（第二个）——钢丝绳速度，单位为米每秒（M／s）
示例１：钢丝绳Z大静拉力为２５kＮ，钢丝绳速度为０．７５M／s的隔爆型无极绳绞车：ＪＷＢ－２．５ ／０．７５；
示例２：钢丝绳Z大静拉国和为６０kＮ，钢丝绳速度为１．００M／s的非隔爆型无极绳绞车：ＪＷ－６／１。
４．３基本参数
绞车产品的基本参数应符合表１的规定。
表１ 基本参数
|
型号 |
钢丝绳Z大静拉力kＮ |
纲丝绳Z大静拉力kＮ |
摩擦轮直径mm |
钢丝绳速度m/s |
钢丝绳Z大直径mm |
|
JW-1.2/0.75 JWB-1.2-0.75 |
12 |
10 |
500 |
0．75 |
13 |
|
JW-1.2/1 JWB-1.2/1 |
1．00 |
||||
|
JW-2.5/0.75 JWB-2.5/0.75 |
25 |
20 |
950 |
0．75 |
18 |
|
JW-2.5/1 JWB-2.5/1 |
1．00 |
||||
|
JW-3.6/0.75 JWB-3.6/0.75 |
36 |
30 |
1200 |
0．75 |
22 |
|
JW-3.6/1 JWB-3.6/1 |
1．00 |
||||
|
JW-6/0.75 JWB-6/0.75 |
60 |
50 |
1600 |
0．75 |
28 |
|
JW-6/1 JWB-6/1 |
1．00 |
||||
|
JW-12/0.75 JWB-12-0.75 |
120 |
96 |
2100 |
0．75 |
34 |

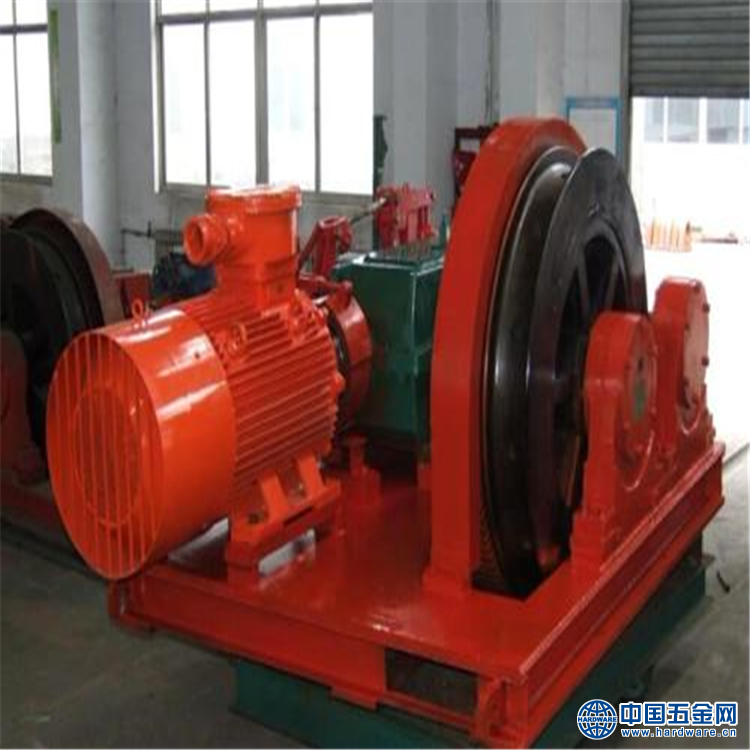

机械本体部分
|
序号 |
编号 |
名称 |
数量 |
部位 |
备注 |
|
1 |
ZC78 |
轴承 |
1 |
电机支撑 |
|
|
2 |
JZC70 |
轴承 |
1 |
一级行星架右支撑 |
|
|
3 |
ZC63 |
轴承 |
12 |
行星轮支撑 |
|
|
4 |
ZC91 |
轴承 |
2 |
行星架中间支撑 |
|
|
5 |
ZC54 |
轴承 |
1 |
中间右支撑 |
|
|
6 |
ZC90 |
轴承 |
1 |
中间左支撑 |
|
|
7 |
ZC89 |
轴承 |
1 |
末级太阳轮支撑 |
|
|
8 |
ZC24 |
轴承 |
1 |
滚筒右支撑 |
|
|
9 |
ZC38 |
轴承 |
2 |
滚筒\末级左支撑 |
|
|
10 |
ZC44 |
轴承 |
1 |
末级行星轮 |
|
|
11 |
YF77 |
油封 |
1 |
电机 |
|
|
12 |
YF27 |
油封 |
3 |
一级行星架\ 中间支撑\滚筒 |
|
|
13 |
YF36 |
油封 |
1 |
末级端盖 |
|
|
14 |
01-17 |
齿轮 |
3 |
末级行星轮 |
|
|
15 |
01-20 |
齿轮 |
1 |
末级太阳轮 |
|
|
16 |
01-18 |
齿轮 |
1 |
末级内齿圈 |
|
|
17 |
01-31 |
齿轮 |
3 |
二级行星轮 |
|
|
18 |
01-32 |
齿轮 |
1 |
双联轴齿轮 |
|
|
19 |
01-34 |
齿轮 |
3 |
一级行星轮 |
|
|
20 |
01-04 |
齿轮 |
1 |
双联内齿套制动轮 |
|
|
21 |
02-5 |
安全闸衬 |
2 |
安全闸 |
|
|
22 |
03-23 |
工作闸衬 |
4 |
工作闸 |
|
|
23 |
01-39 |
内花键套 |
1 |
电机 |
