1、用途
高压并联电容器BFM10.5-200-1W主要应用于50Hz或60Hz交流电力系统以改善功率因数。产品性能符合GB3983.2-89《高电压并联电容》器及国际标准IEC60871-1987
太原市10KV高压电容器厂家
2、型号意义
2.1电容器有BFM型、BAM型等系列,其型号意义如下：
2.2系列代号B：表示并联电容器A：表示滤波电容器
2.3液体介质代号F：表示二芳基乙烷，A：表示苄基甲苯（适应寒冷低温地区）
2.4固体介质代号M：表示全膜介质。
2.5设计代号R：表示放电电阻，r：表示内熔丝，H：表示集合式
2.6**特征号（额定电压）：表示额定电压kV
2.7第二特征号（额定容量）：表示额定容量kvar
2.8第三特征号（相数）1：表示单相，3：表示三相。
2.9尾注号W：表示户外式（无尾注号表示户内式），h:表示横放，G表示高原型
3、使用条件
3.1、电容器安装运行地区环境温度范围，BFM型电容器为-25℃~+45℃，BAM型电容器为-40℃~+45℃。海拨高度不超过1000米。对安装地点海拨高度超过1000米的电容器，订货时应特别加以说明。
3.2、安装场所无剧烈的机械振动、无有害气体及蒸汽、无导电性及**性尘埃。
3.3、电容器极间介质应能承受下列二种试验电压之一，历时10s。 a.工频交流电压：Ut（~）=2.15Un b.直流电压：Ut（-）=4.3Un
连续运行电压1.0Un，长期过电压**值超过1.1Un。
3.4、稳态过电流(包括谐波电流)不超过1.43In。
3.5、Z大允许容量不超过1.35Qn。
太原市10KV高压电容器厂家
3.6 电容器端子与外壳的绝缘水平应能承受下表所列的试验电压。
3.7电容器具有下表所示的工频稳态过电压能力
注：为了延长电容器的使用寿命，电容器应经常维持在额定电压下运行。
3.8 电容器能承受**个峰值不超过2.2 Un持续1/2周期的过渡过电压。
3.9 电容器允许在由于电压升高及高次谐波造成的有效值为1.3ln的稳定过电流下运行，对于电容具有Z大正偏差的电容器，这个过电流允许达到1.43ln。
3.10 电容器的实测电容值与额定值之差不超过额定值的-5%~+10%，三相电容器中任何两线路端子间测得的Z大与Z小电容值之比值应不大于1.06。
3.11 电容器在工频额定电压下，温度为20℃时的损耗角正切值（tgδ）≤0.0005 注：内部装有放电电阻或熔丝的电容器，其损耗角正切值允许增加0.0001。
3.12 内部装有放电电阻的电容器，与电源断开后，能在10分种内由额定电压的峰值降到75伏以下。若要在5分钟内由额定电压的峰值降到50伏以下，则应在订货时加以说明。
3.13 三相电容器内部为星形接线，每相均加有放电电阻。
太原市10KV高压电容器厂家

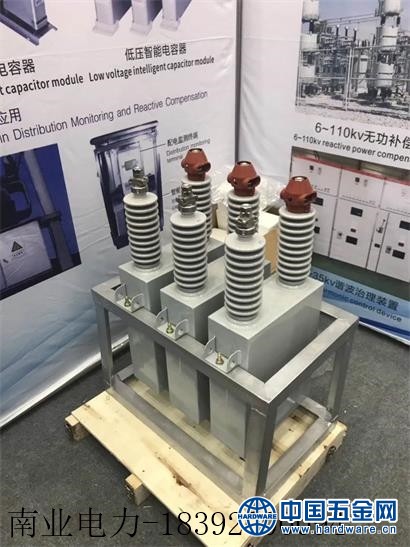

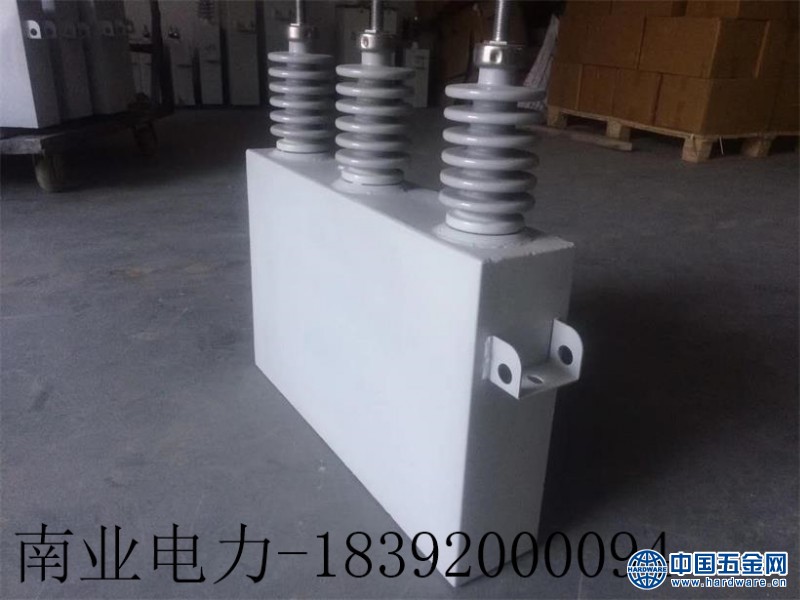

BAM(BFM)全膜高压并联电容器适用于1KV以上工频交流电力秒统中，作提高功率因数，改善电压质量，降低线路损耗之用 本产品采用双面粗化聚丙烯薄腊作固体介质，苄基甲苯（M/DBT）或苯基乙烷（PEPE）作液体介质，以折边铝箔为极板具有体积小重量轻，损耗低，温长低，局部放电性能优良，寿命长等特点，根据需要，内部可装设熔丝放电电阻。 高电压并联电容器(BAM;BFM全膜高压并联电容器)主要应用于50Hz或60Hz交流电力系统以改善功率因数。产品性能符合GB3983.2-89《高电压并联电容》器及国际标准IEC60871-1987。
