产品介绍
装置主要用于6kv、10kv、24kv、35kv三相电力系统，用以调整平衡网络电压提高功率因数降低损耗提高供电质量。
功能特点高压户外框架补偿 高压户外电容器成套 高压户外电容器成套装置
1. 可安装在户内及户外。
2. 采用框架式结构，固定投切，或自动投切。
3. 直接在变电所即可操作电容柜投切。

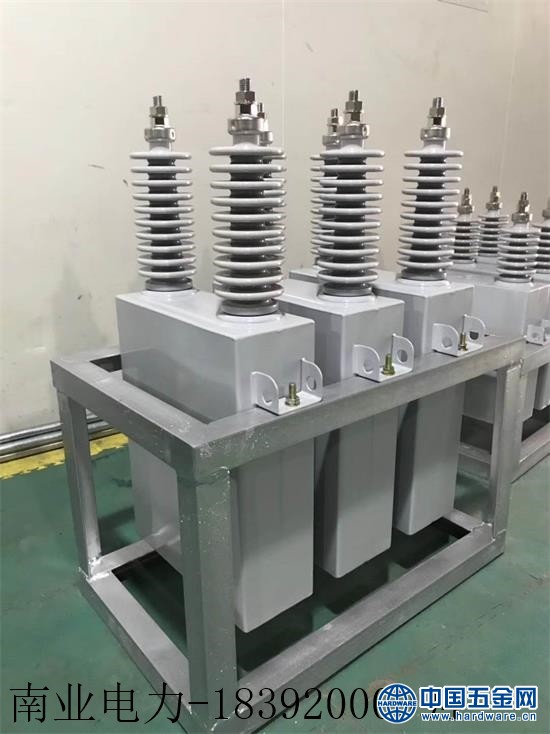

4. 户内框架式电容器成套：由串联电抗器，进线架和电容器架构成，空心电抗一般为三相叠装或三相平放。进线架内包括高压隔离开关，放电线圈及避雷器，电容器架一般为二层一排布置，容量特别大可采用二排二层布置，进线架与电容构架并列，高度深度一致，每台电容均配装外熔断器，电容构架门可以是网栏门也可以是带观察窗的钢门。电抗器须用网栏围住。
5. 户外框架式：由GW4-12D高压隔离开关进线，开关安装在平台上。隔离开关后是电抗器，一般为三相叠装，容量很大时可分相安装，相应电容也是分相安装。电容器单台容量为50~500kvar时电容框架为单排或双排三层布置，避雷器，放电线圈安装在构架上；200kvar及以上电容一般用单排或双排二层布置；当容量特别大时，电容可分相布置，每相为二排一层布置，避雷器、放电线圈置于框架顶部。整套装置四周用不低于2米的网栏门围住，网栏门至少应有一扇活门以利巡视和检修。
6. 35kv装置均为户外框架式，电容、电抗均为分相布置。电容构架由35kv高压绝缘子支撑与地绝缘。电容为二排一层布置。避雷器安装在电抗器附近，放电线圈在构架靠中性点处安装。35kv电源引至GW4-35D隔离开关上端，开关安装在平台上。整套装置四周用不低于2米的网栏门围住，网栏门至少应有一扇活门以利巡视和检修。
南昌市10KV户外电容器厂家
使用条件
1. 环境温度：－25℃～＋45℃，24小时内平均温度不超过＋35℃。
2. 海拔高度：不超过2000米，高于2000米采用高原型产品。
3. 湿度：日平均值不大于95%，月平均值不大于90%。
4. 户外风速≤35m/s。
5. 抗震：不超过地震烈度为8度。
6. 地面倾斜度不大于3°。
7. 阳光辐射不得超过1000w/㎡。
8. 安装场所：使用地点不允许有爆炸危险介质，周围环境中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有严重的霉菌存在。
技术参数
1. 系统额定电压：6～35kv
2. 额定频率：50～60hz
3. 额定容量：150～10000kvar（10kv及以下）
600～20000kvar（35kv）
南昌市10KV户外电容器厂家
选型说明
1. 空心电抗器安装在电源侧，铁芯电抗位于中性点侧。用以限制合闸涌流，电抗率为0.5-1%；用以抑制5、7次及以上谐波的电抗率为6%；用以抑制3次及以上谐波的电抗率为12%。
2. 主接线方式采用单星/双星接线，单星用开口三角保护，双星采用中性点不平衡保护。
3. 单台电容器容量50-500kvar。
订货须知
1. 系统主接线、平面布置图。
2. 系统额定电压、补偿总容量、单台电容的容量、数量等。
3. 使用在特殊条件时应在订货时提供。
