DKX型电动阀门控制箱使用说明书
一．简介
DKX型电动阀门防爆控制箱（简称控制箱）是操作电动阀门的控制设备，主要用于选配DZW系列电动装置的电动阀门，可供就地操作。
二．规格
DKX型电动阀门控制箱按“95”典设线路设计，常规提供的控制箱为挂壁式，也可按用户的需要特殊供货。
型号的阿拉伯数字部分和电动装置的规格相对应。
例：DKX-10配DZW电动装置电流负载Z大为10A
DKX-20配DZW电动装置电流负载Z大为20A
三． 使用
首先，按照电动装置使用说明书做好通电前的调试准备工作，再按照控制箱电气原理图和电动装置接线图接线，经检查无误后，接通电源。
这时如红灯RD和绿灯GN均亮，表示电动阀门处于中间位置，检查电机相序正确后，操作开向按妞SO，开到位电动装置应停止工作，此时红灯RD亮，绿灯GN灭，表示阀门处于全开位置；操作关向按妞SC，关到位时电动装置应停止工作，此时红灯RD灭，绿灯GN亮，表示阀门处于全关位置。在开启过程中，红灯RD闪亮，绿灯GN常亮；而在关闭过程中，绿灯GN闪亮，红灯RD常亮。
开度指示器的调试：调节电动装置内开度指示器上的电位器W1和位于控制箱内的电位器W2，使开度表在电动阀门处于全关位置时指示为0，全关位置时满度指示。
DKX型阀门电动装置电器控制箱是电动阀门的电气操作部件，是电动装置配套使用的电气控制箱，用于对电动阀门的单独控制或集中控制。

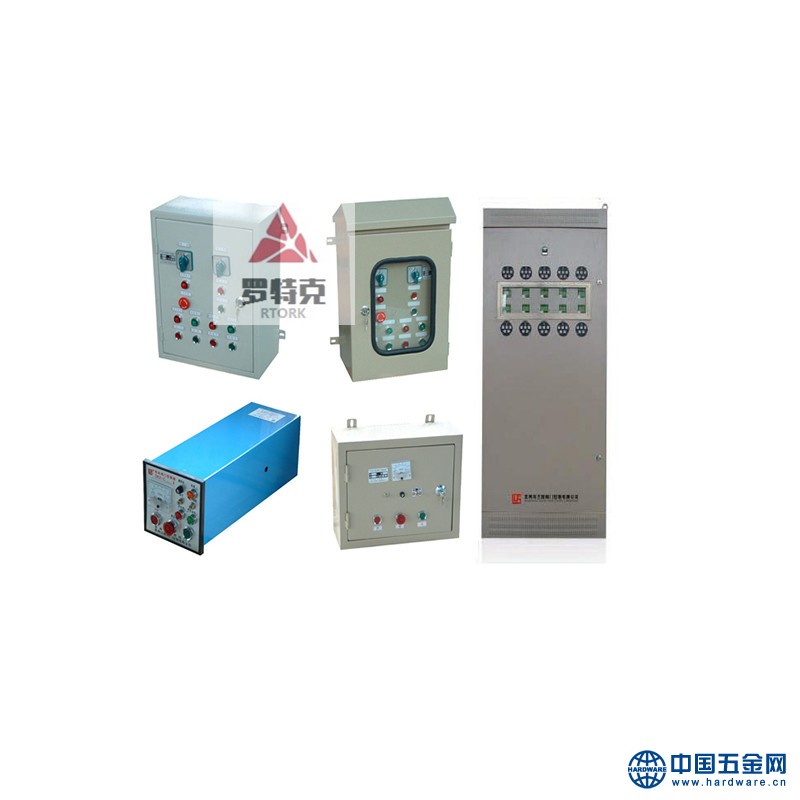

产品型号：（户内型抽屉式）DKX-C-K-10/20/40
（户内型挂壁式）DKX-G-K-10/20/40
（户外型挂壁式）DKX-GW-K-10/20/40
（防爆型）DKX-GB-10/20
（户外型不锈钢）DKX-GW-P-10/20
（户内型挂壁式一控二）DKX-G-K-10/20/40
（防爆型一控二）DKX-GB-10/20
结构形式：C.抽屉式，G.挂壁式，W.户外式；
外观形式：普通钢板，加厚钢板，不锈钢类：
控制形式有：一控一，一控多；
技术参数：
电源：380V 50HZ三相四线制
环境温度：-20-+60度
相对湿度：〈85%（20度）时
周围环境：不含强腐性，易燃易爆截止及导电尘埃
规格：根据阀门电动装置电机的功率，选配合适的电气控制元件，如断路器，接触器，的额定电流及热过载继电器元件整定电流的范围。
控制箱定货时一定务必告之电装使用时的额定电流。以减少更换带来的费用。
