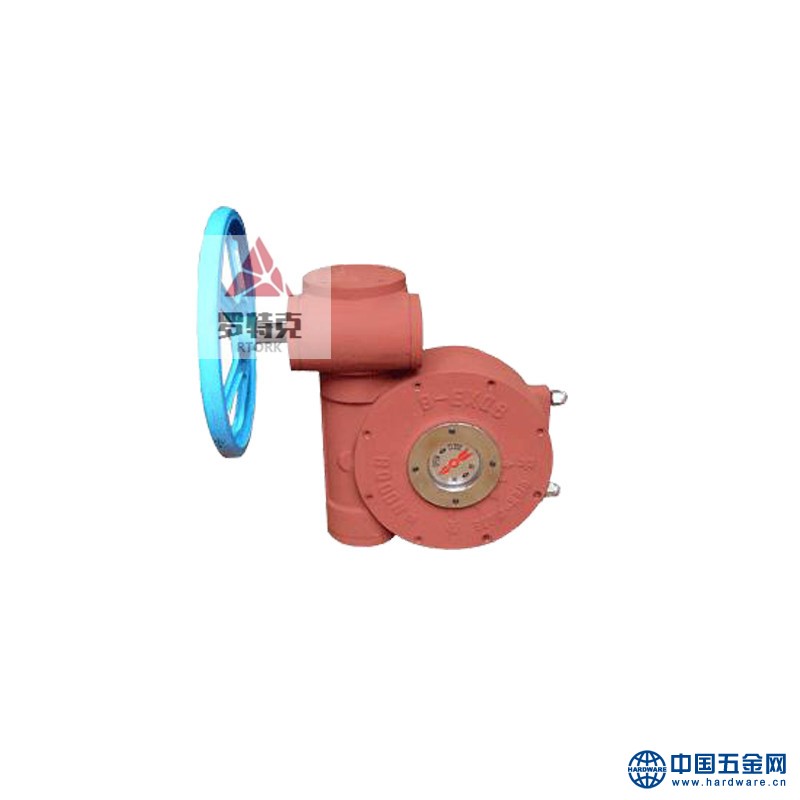

阀门涡轮减速箱，执行减速箱，涡轮蜗杆减速箱
部分回转型阀门手动装置
该产品是一种90°回转型驱动装置,适用于球阀、蝶阀、旋塞阀等类阀门。特殊型可输出360°转角。产品共有12个型号。该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。
QDX3-D3，QDX3-D4，QDX3-D5，QDX3-D6，QDX3-D7，QDX3-D8，QDX3-D9，QDX3-D10，QDX3-D11，QDX3-D12，QDX3-D13，QDX3-D14电动型连接数据表
|
外形尺寸 |
|||||||||||||
|
型号 |
位置 |
||||||||||||
|
A |
B |
C |
D |
E |
H |
h |
L |
2-b |
φ |
N-M深 |
d |
重量kg |
|
|
QDX3-D3 |
145 |
120 |
90 |
120 |
210 |
68 |
62 |
90 |
8 |
22 |
4-M10 |
102 |
13 |
|
QDX3-D4 |
145 |
120 |
90 |
125 |
260 |
80 |
68 |
83 |
10 |
32 |
4-M12 |
125 |
17 |
|
QDX3-D5 |
145 |
260 |
90 |
120 |
295 |
100 |
75 |
100 |
12 |
36 |
4-M16 |
140 |
23 |
|
QDX3-D6 |
185 |
330 |
125 |
200 |
330 |
120 |
105 |
130 |
12 |
40 |
4-M20 |
165 |
41 |
|
QDX3-D7 |
225 |
375 |
150 |
220 |
430 |
140 |
110 |
125 |
16 |
50 |
8-M16 |
200 |
55 |
|
QDX3-D8 |
275 |
420 |
180 |
250 |
500 |
160 |
120 |
150 |
18 |
60 |
8-M16 |
254 |
85 |
|
QDX3-D9 |
225 |
455 |
150 |
280 |
550 |
188 |
120 |
150 |
22 |
80 |
8-M20 |
298 |
102 |
|
QDX3-D10 |
275 |
530 |
170 |
320 |
700 |
230 |
150 |
170 |
28 |
90 |
8-M20 |
356 |
200 |
|
QDX3-D11 |
330 |
630 |
220 |
360 |
820 |
280 |
180 |
200 |
28 |
110 |
8-M20 |
406 |
350 |
|
QDX3-D12 |
380 |
730 |
280 |
410 |
900 |
330 |
195 |
220 |
32 |
130 |
12-M22 |
183 |
600 |
|
QDX3-D13 |
380 |
860 |
280 |
620 |
1040 |
400 |
205 |
240 |
32 |
160 |
12-M27 |
590 |
1000 |
|
QDX3-D14 |
380 |
1200 |
280 |
630 |
1300 |
450 |
250 |
350 |
36 |
200 |
12-M30 |
720 |
2000 |
|
所属系列：蜗轮箱-伞齿轮 |
|
检索关键字：单级蜗轮箱，蝶阀蜗轮箱，阀门蜗轮箱 |
|
产品型号：QDX3 |
|
产品规格：QDX3-2/14型 |
|
产品材质：铸铁，铸钢 |
