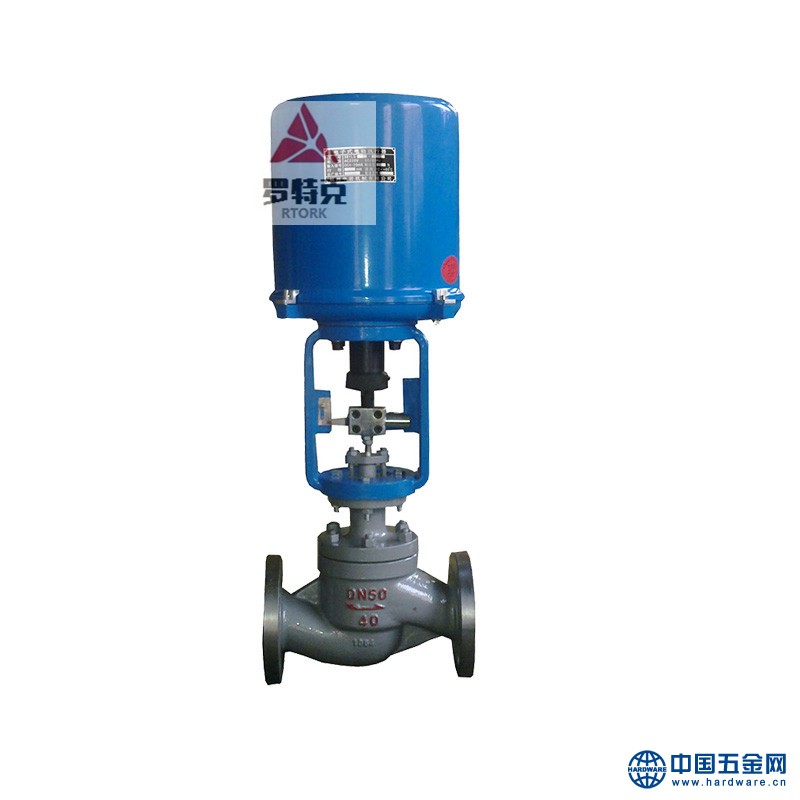

一、ZAZN电子式电动双座调节阀，由381L型（或PSL系列）直行程电子式电动执行机构和直通双座阀组成。内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 ZDLN电子式电动双座调节阀适用于泄漏要求不严、压差较大的干净介质场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
二、ZAZN电子式电动双座调节阀结构特点
ZDLN电子式电动双座调节阀阀座有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大，具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点，并且控制精度和性能比DKZ型有明显提高。
ZAZN电子式电动双座调节阀型号：ZAZN-1.6C-DN25,ZAZN-1.6C-DN40,ZAZN-1.6C-DN32,ZAZN-1.6C-DN50,ZAZN-1.6C-DN65,ZAZN-1.6C-DN80,ZAZN-1.6C-DN100,ZAZN-1.6C-DN125,ZAZN-1.6C-DN150,ZAZN-1.6C-DN200
一、ZAZ系列电动调节阀 概述
ZAZ（P、N、M）型电动调节阀由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。
二、ZAZ系列电动调节阀 主要技术参数
|
公称通径DN(mm) |
3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
额定流量 |
单座 |
P |
0.08～0.8 |
1.2～5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
|
|
双座 |
N |
|
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
套筒 |
M |
|
|
15 |
|
20 |
30 |
|
75 |
115 |
|
240 |
350 |
|
|
|
|
公称压力(MPa) |
1.6 4.0 6.0 |
|||||||||||||||
|
行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||||
|
电动执行器型号 |
DKZ-310/310C |
DKZ-410/410C/510/510C |
DKZ-510/510C |
|||||||||||||
|
信号 |
Ⅱ型0-10mA DC Ⅲ型4-20mA DC |
|||||||||||||||
|
介质温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
|||||||||||||||
|
流量特性 |
直线 百分比 |
|||||||||||||||
|
可调范围 |
30:1 |
|||||||||||||||
|
电源电压 |
220VAC 50～60Hz |
|||||||||||||||
|
作用方式 |
电开式（K） 电闭式（B） |
|||||||||||||||
