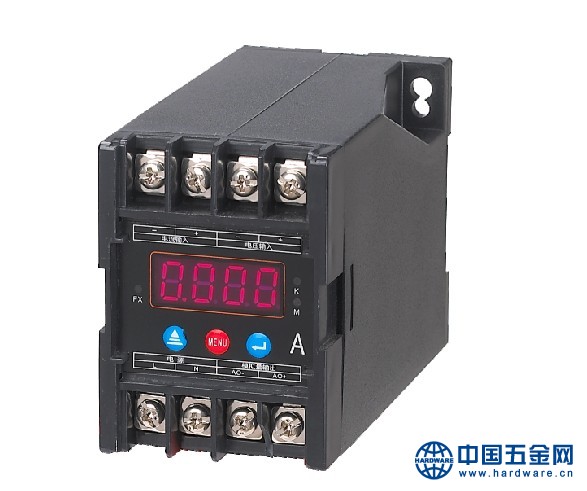

产品介绍
智能单相变送器采用现代数字信号处理芯片和高精度的电能计量芯片，能够精确稳定的测量电网中的三相相电压、线电压或三相电流，并可选配RS485通讯接口、开关量输入功能。适用于各种控制系统、SCADA系统和能源管理系统中、变电站自动化、智能建筑、智能型配电盘、开关柜中、具有安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数、能完成业界不同PLC、工业控制计算机通讯软件的组网。
测量： 单相交流电流、交流电压、直流电流、直流电压、单相频率、单相有功功率、单相直流功率、单相无功功率、单相功率因数、1路变送，LED数码管
显示： LED数码管显示
开孔：导轨槽安装
用途：适用于在强电干扰环境中使用，具有完善的电磁兼容性设计
规格：
选配：
电磁兼容性（EMC）
|
震荡波抗扰度检验 Ⅲ |
IEC61000-4-12 |
|
静电放电抗扰度检验 Ⅳ |
IEC61000-4-2 |
|
射频电磁场辐射抗扰度检验 Ⅲ |
IEC61000-4-3 |
|
电快速瞬变脉冲群抗扰度检验 Ⅲ |
IEC61000-4-4 |
|
浪涌抗扰度检验 Ⅲ |
IEC61000-4-5 |
|
工频磁场抗扰度检验 Ⅳ |
IEC61000-4-8 |
|
阻尼震荡磁场抗扰度检验 Ⅳ |
IEC61000-4-10 |
|
电压暂降，短时中断和电压变化抗扰度检验 |
IEC61000-4-11 |
|
项目 |
参数 |
|
|
精度等级 |
0.5级（默认）/0.2级 |
|
|
显示方式 |
无显示/LED |
|
|
输入 |
测量网络 |
三相四线/三项三线 |
|
过负荷 |
持续1.2倍，瞬时电流2倍/10秒 |
|
|
频率 |
45-65Hz |
|
|
电源 |
工作电源 |
AC/DC85-270V |
|
功耗 |
＜4VA |
|
|
变送输出 |
电流输出时负载≦510Ω，电压输出时负载≧20KΩ |
|
|
隔离耐压 |
电源与输入＞AC2KV，电源与输出＞AC2KV,输入与输出＞AC1KV |
|
|
绝缘电阻 |
≧100MΩ |
|
|
工作条件 |
坏境温度：-10℃-55℃，相对湿度<93%(无凝露)，无腐蚀气体场合 |
|
|
储存环境 |
-20℃-75℃，相对湿度≦93%， |
|
技术参数
