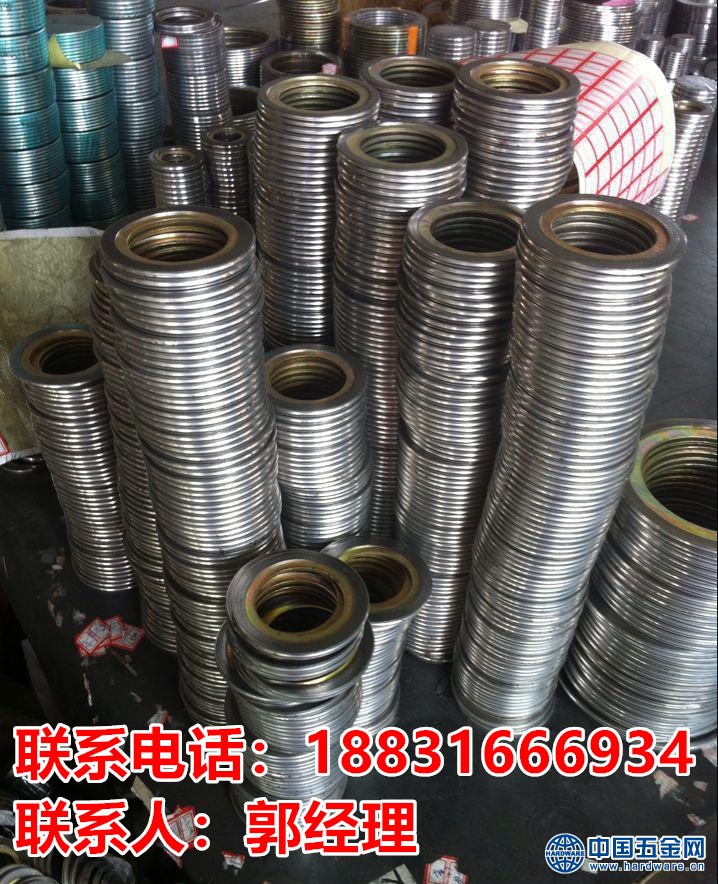

缠绕垫片应用范围：
石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
金属缠绕垫片的种类：
种类 断面形式 代号 厚度
基本型缠绕垫片A 3.2 4.5
带内环缠绕垫片B 4.5
带外环缠绕垫片C 4.5
带内外环缠绕垫片D 4.5
金属缠绕垫片的结构材料：
|
填充料 |
钢带 |
内环 |
外环 |
|
石棉缠绕 |
SUS 304 |
碳钢 |
碳钢 |
|
石墨缠绕 |
SUS 316 |
SUS 304 |
SUS 304 |
|
四氟缠绕 |
SUS 316L |
SUS 316 |
SUS 316 |
|
|
|
SUS 316L |
SUS 316L |
|
填充料 |
温 度(°C) |
Z大操作压力(kg/cm2) |
|
石墨缠绕 |
-200~550 |
250 |
|
石棉缠绕 |
-150~450 |
100 |
|
四氟缠绕 |
240~260 |
100 |
下表用于对内环及缠绕金属的材质选择:
|
商品名 |
AISI |
硬度(HB/HV) |
温度(°C) |
|
不锈钢 304 |
304 |
130~180 |
-250~+550 |
|
不锈钢 316 |
316 |
130~180 |
-100~+550 |
|
不锈钢 316L |
316L |
130~190 |
-100~+550 |
外环通常由经防腐蚀处理的碳钢组成。
法兰种类及缠绕垫片形式:
法兰种类 缠绕垫片形状
平面法兰 仅带外环缠绕垫片 带内外环缠绕垫片
凸面法兰 仅带外环缠绕垫片 带内外环缠绕垫片
凹凸法兰 基本型缠绕垫片 仅带内环缠绕垫片
槽法兰 基本型缠绕垫片 仅带内环缠绕垫片
平面和凹槽法兰 基本型缠绕垫片 仅带内环缠绕垫片缠绕垫片
