断路器结构
断路器主要由主导电回路、真空灭弧室、绝缘部份、操动机构部份等组成。其中真空灭弧室的动导电杆经绝缘拉杆及传动连杆和操动机构相连。
结构特点：
a）断路器采用一体化和模块化设计，整体结构简单合理，采用上下布置，灭弧室部分在上面，联锁和操动部分在下面。使用专用的弹簧操动机构，无需调整，动作稳定可靠。15829333876
b）断路器的三极导电回路的真空灭弧室布置在封闭的绝缘筒内。绝缘筒采用机电性能可靠的材料并用成熟的APG浇注工艺而成。这样不仅使极间绝缘性能显著提高，而且使每极导电回路不受外界恶劣环境的影响，可以防止灰尘和异物进入主导电回路，并缩小了断路器的整体尺寸。
c）断路器真空灭弧室可采用美国Cutler-Hammer公司 、西门子公司或国内生产的Z新设计的线圈式纵向强磁场结构真空灭弧室。其特点是：电寿命长及开断和关合短路电流的性能优良。

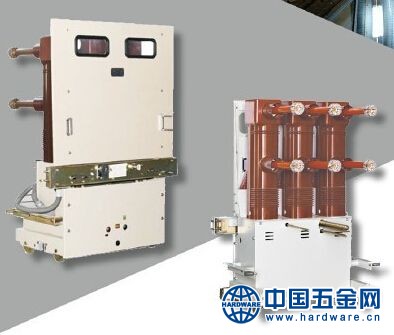

广西35kv手车固封式真空断路器ZN85-40.5订做
产品概述
35kv手车固封式真空断路器ZN85-40.5适用于三相交流50Hz、35kV的电力系统中，作为发电厂、变电所及工矿企业的保护和控制之用。该产品符合国家标准GB1984-1989 《交流高压断路器》及国际电工委员会 IEC60056《高压交流断路器》等标准的规定。断路器在柜内的安装形式为可抽出手车式。也有机构在侧面布置的可固定安装的断路器。
广西35kv手车固封式真空断路器ZN85-40.5订做
使用条件
1.正常使用条件
a）周围空气温度：不超过40℃；日平均温度不超过35℃；Z低周围空气温度为-15℃。
b）空气相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压日平均值不大于2.2kPa；月平均值不大于1.8kPa；
c）海拔高度：不超过1000m；
d）周围没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染；
e）来自开关设备和控制设备外部的振动或地动是可以忽略的；
f）在二次系统中感应的电磁干扰的幅值不超过 1.6kV。
2. 特殊使用条件
根据国家标准GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》的规定，断路器应在正常使用条件下运行。若用户使用的工作条件与正常使用条件有差异，如：安装地点在海拔超过1000m、周围空气温度超过正常使用条件规定的限值或高湿易产生凝露的地方，应和制造厂进行协商，并取得一致意见。
广西35kv手车固封式真空断路器ZN85-40.5订做15829333876
订货须知
用户在订货时应注明
断路器型号、名称及订货数量
断路器额定电压、额定电流及额定短路开断电流
额定操作电压
备用配件的名称及数量
用户若有其它的特殊要求，可在订货时说明。
