壁挂式简介：

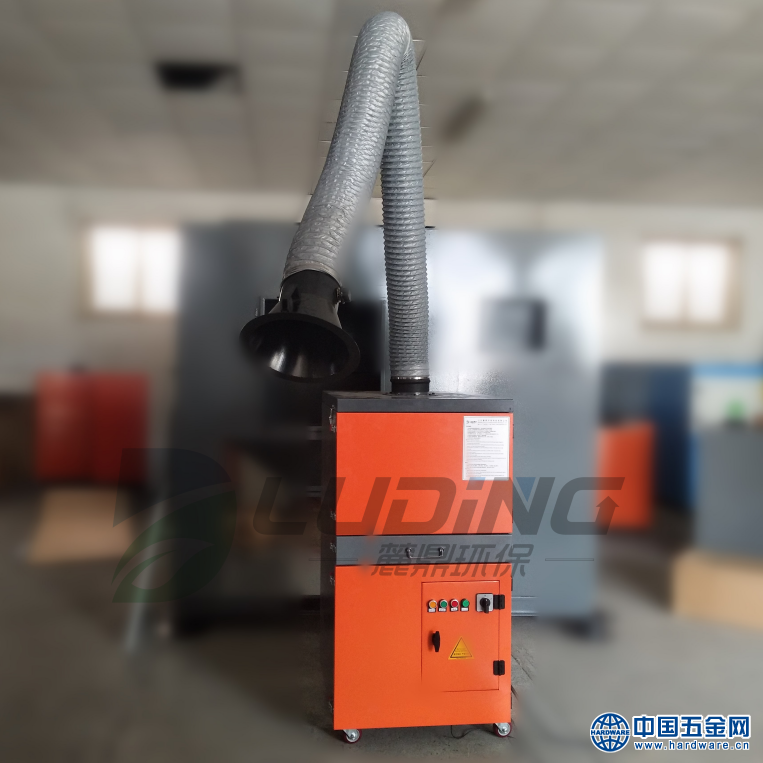

焊烟除尘设备是对焊接烟尘进行净化的设备，通过烟尘捕捉装置将焊烟收集后，通过管道送入烟尘净化器净化后排放到处部环境。焊烟除尘设备烟尘捕捉方式包括吸气臂捕捉方式、顶吸罩、顶吸板三种。焊烟除尘设备
1、吸气臂捕捉方式
吸气臂的骨架类似于人的手臂，通过阻尼杆和摩擦片的作用，吸气手臂能够在吸气臂长度范围内的空间内悬停。在吸气罩的位置上设计了独特的旋转机构，保证了吸气罩能够通过任意方位对准焊接位置。吸气罩通过流体设计和气流模拟，使吸气臂能够更大量和更大范围的捕捉焊接过程中产生的烟尘。
吸气臂的外层为耐高温的软管，直径为φ140-160，内衬钢丝。一方面能够防止火花飞溅烫伤软管，同时软管结构又保证了吸气臂的移动灵活，不被负压吸扁。每根吸气臂的设计流量通常为1,200m3/h，吸气罩位于焊接位置上方的250-300mm高。吸气臂的安装，务必安装在墙壁上或者是在地面上安装立柱的形式。
2、顶吸罩
顶吸罩为了能够完全捕捉在一个工位上产生的任意粉尘，其尺寸为设计成覆盖工件所有的焊接位置，顶吸罩的外形为四凌台形，每一面与地面的夹角不小于45°，为了避免横向气流的干扰，通常会在吸气罩的侧边挂挡弧帘。
顶吸罩适用于焊接位置固定，焊接位置较多的情况，工人可以在吸气罩覆盖的范围内自由的焊接，产生的焊接烟尘都能够顺利的捕捉，达到很高的捕捉效率。
3、顶吸板
顶吸板的捕捉原理类似于顶吸罩，两者的区别在于，顶吸板为单层结构，采用了气流模拟软件详细的模拟了其气流组织过程，采用圆形吸口的结构，改顶吸罩的双层结构为单层结构，有效的减少了顶吸罩的重量，减低了顶吸罩的压力损失，同时顶吸板的外形也远超顶吸罩。
适用范围：
吸气臂的吸风罩尺寸为φ150-170，适合处理焊缝长度不超过100mm的焊接，工人焊接位置固定的情况。焊接方法适合手工电弧焊、CO2气体保护焊、MAG焊、MIG焊。
