一个多功能便携式振动分析和数据采集器
ERDM MX-20系统是市面上功能先进的振动分析仪。通过其直观的界面，功能强大的分析软件，您可以进行简单的振动分析以及复杂的3D ODS振动模拟，ERDM MX-20是您的机械的预测分析和诊断的工具。
振动分析工具与软件功能
ERDM MX-20包括以下振动分析工具：
速度，加速度，位移，包络振动量测
伯德图
3D瀑布图
轴心轨迹
相位分析
互功率谱
频响函数
相干函数
锤击试验
3D ODS 模态分析
双通道测量模式
启停机过程分析
百万谱线分辨率
轴承数据库（涵盖20000多种轴承的特征频率）
产品功能特点
可视化路径检测
内置ISO 振动标准可供参考
对于一般振动问题或轴承问题以明显的颜色标记出，便于辨认分析。
客户自行设置包络，速度，位移，加速度，报警
优异的自动滤波器
自动生成振动分析报告
专家智能分析系统（据频谱特征诊断常见机械故障）
快速傅立叶变换（FFT和时域波形）
ERDM MX-20测试系统响应谱大多基于傅立叶变换算法，频率范围覆盖从1Hz至17KHz。
响应谱的分辨率可根据用户须求变更。
自动生成振动分析报告
产品条形码的识别与创建
数据库管理系统
高性能,高分辨率低噪声
与其它振动软件兼容性
产品功能介绍

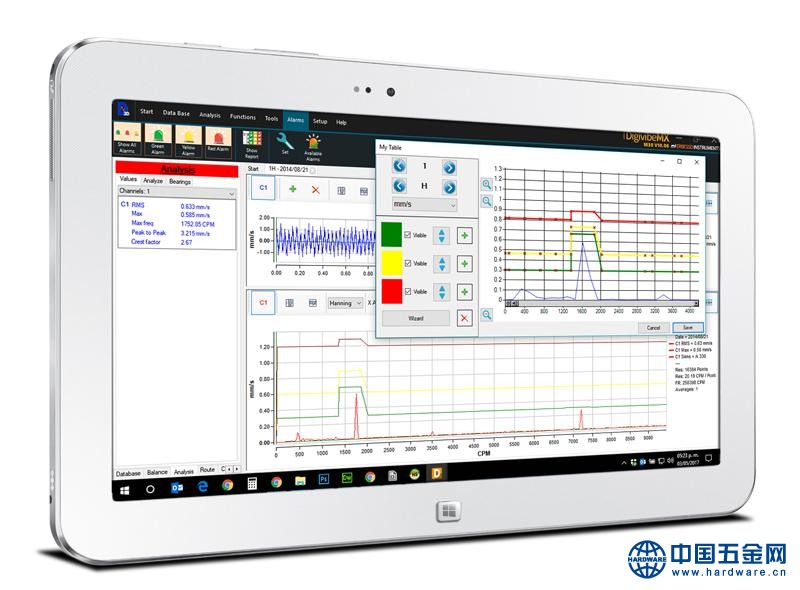

包络报警
包络报警使您能够根据任何机器的每个点的
每个轴（H，V，A）的4个类别（速度，加速度，位移，包络）
可视化机器的健康状况。可以使用带有默认参数和范围的向导对话框
或通过设置自定义值来满足自己的要求来配置每个报警。
多语言支持
ERDM MX-20支持更多语言。现在有5种语言：英语，西班牙语，土耳其语，法语和中文*。
此新功能允许下载新的语言包或更新当前的语言包。

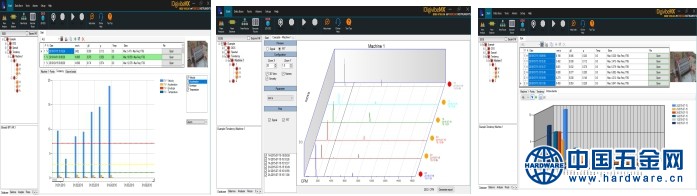

真正的3D瀑布
该瀑布图是基于时间变化，进行3D绘制，生成的图据时域三维信号，视图更加清晰、美观且一目了然。在振动测试分析系统ERDM MX-20中，用户可根据需要，将采集的数据信号处理成为3D瀑布图。另外，对3D瀑布图视图调整非常简单。在ERDM MX-20中，您可以享受新的Real 3D瀑布工具，当通常的3D软件将鼠标拖动到图形上时，可以轻松创建和旋转。

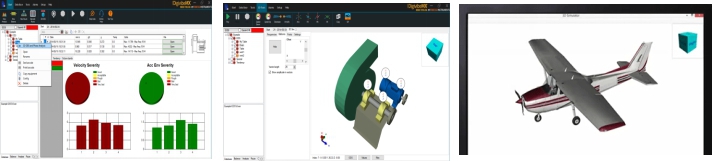

3D ODS分析
ODS振动分析专门为ERDM MX-20开发的系统，是连接三维制图软件重要接口，该功能方便、实用且有效，用户只需要在自己熟悉的三维软件建立产品的3D模，（3DS Max，Blender，Solid Works等）之后导入该系统软件内，即可建立ODS分析，振动测试的数据系统自动处理便可生成被测产品模态振型，更好的掌握产品振动力学性能，找出及解决实际工程问题。所有3D仿真动画结果都可以输出为AVI格式文件或Gif文件。

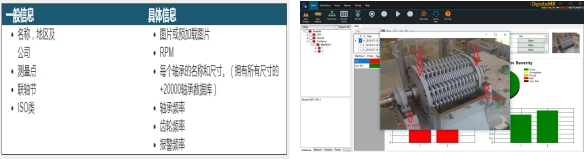

机器数据库
ERDM MX-20允许您保存所有的机器功能，以进行路线分析。这样的信息是：
预测分析工具
ERDM MX-20允许用户对位于机器数据库中的任何机器执行预测分析。这些工具是：
振动趋势图 频谱图
速度 速度谱
加速度 加速度谱
加速度包络 加速度包络谱
这些工具允许评估通常原因（如不平衡和电气噪声）产生的振动变化趋势，也可以评估轴承缺陷和变速箱的振动变化趋势。
轴承数据库
ERDM MX-20具有可扩展数据库，信息量超过20000个。每个可用数据是：
基本信息 轴承特征频率
形式及型号 内圈损伤频率
内径和外径 外圈损伤频率
轴承宽度 滚珠损伤频率
静态和额定动载荷 保持架损伤频率
疲劳载荷极限 滚珠转速
质量
台阶直径
滚动体数量及直径
接触角
专家智能分析系统
故障智能诊断系统依据现场设备工况，结合FFT频谱特征， 诊断X0.5、X1、X2、X3、X4倍频下设备故障。根据系统提示选择相应的问题提示框, 很简单方便得到相应的结果，简单 实用，非常有助于设备初期故障诊断。得出有可能故障问题，给予指导，非常实用。这套系统可以智能诊断现场75%的机械故障，为快速，高效的故障振动诊断工作提供强大的支持。
自动报告
ERDM MX-20能够以Microsoft Word *生成自动报告，这样可以轻松添加必要的信息或删除无用的数据。
特征
参数：位移，速度，加速度和加速度包络
每个参数的时域图和FFT频谱图
高幅值标记
谐波
RMS值
轴承的特征频率
兼容性
ERDM MX-20可以导出3种通用格式：WAV（音频），ASCII和通用文件格式UFF58。
