基于PC的USB 振动分析仪MX-Calc

基于PC的USB 振动分析仪

MX-Calc是一款便携式振动分析仪，是ERDM MX-20的基本版，其具有广泛而强大的FFT频谱分析工具和易于使用的可视化系统。其拥有丰富的数据图表及直观的界面，适于检测与分析基础的振动问题，操作便捷，即使没有相关工作经验的操作人员，经过简易的培训，也可以轻松的使用。成为您维护好设备安全运行的有效工具。

产品特征

实时信号和FFT显示。您可以进行现场分析并立即获得结果。

百万分点FFT计算。

从二进制和ASCII文件导入和导出

解调滤波包络谱

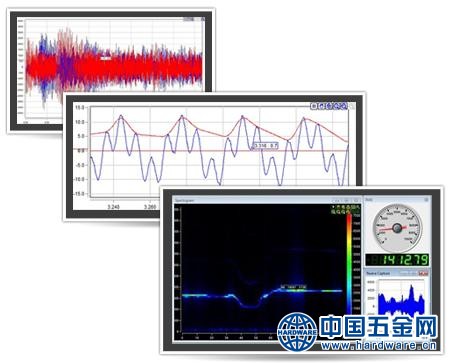

时域波形和FFT频谱图

加速度，速度和位移测量

预置报警

内置ISO10816振动标准

生成报告

各类图表可以进行复制剪切等编辑

轻松校准

在线支持完成您的任务

FFT计算

MX-Calc为每个进程使用独立的FFT计算算法来增加图形解决方案的速度。它使用精细的处理参数执行FFT计算。

所得频谱的选项：

缩放，测量，滤波，RMS，偏移。

谐波标记，Zui大幅值标记，自定义标记齿轮频率标记。

视图：相位，实虚部谱，功率谱。

+ - / X计算，积分，导数。

百万分点FFT

由于FFT精度取决于MX-Calc的信号长度，您可以将记录shou选项设置为要获得Zui大精度，获得百万点FFT的任何长度。

文件格式

MX-Calc可以导入/导出ASCII，.bal，.anl等文件格式。

解调，加速包络和位移

测量参数：加速度，位移和速度，具有积分和推导公式。

校准

非常简单的校准算法。

USB 1-Ch接口

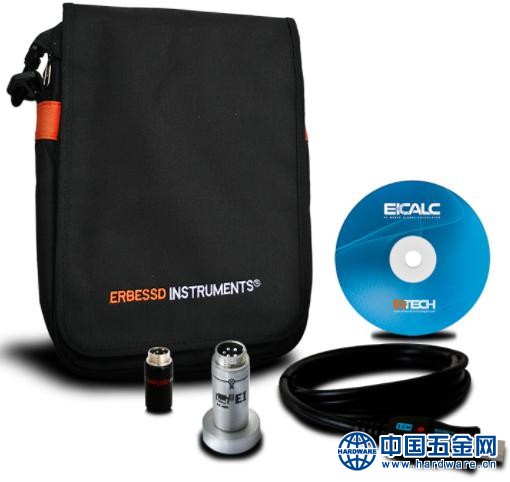

USB 1-Ch接口是单个封装中的加速度计和数据记录器，通过标准USB连接与主机进行通信。该单元包含压电加速度计，恒流电源，放大器，滤波器和USB客户端收发器。数据采集​参数由诸如手持式计算机或笔记本电脑的主机设备配置。

无需安装驱动程序。
采样率高达44100 Hz，16位输出。

特征

· 灵敏度100 mV / g。

· MX-Calc计算重量200g。

· 尺寸：直径0.625“长1.625”。

· 磁座。

· 频率范围：1Hz-8kHz。

· 幅度范围：6g峰到峰。

· 全铝质设计。

· 5针连接器。

应用

振动分析
冲击和运动测量
单位g，mm / s ^ 2，mms / s，in / s，μm，mils
位移测量
