严选PT782旋转机械故障诊断模拟教学实验台系统一技术方案

基本特征：

PT782旋转机械故障诊断模拟教学实验台系统是一种，用来模拟常规旋转机械故障现象及学习振动故障机理的试验装置。因此本试验台为专门从事振动测试、振动研究及大专院校有关试验室提供了有效而方便的试验手段，是一系列非常适合于科研、教学和培训演示的试验系统。

功能应用：

• 不平衡的故障机理和诊断；

• 动静摩擦的机理与诊断；

• 滑动轴承油膜涡动与振荡机理与诊断；

• 转轴不对中试验；

• 转子临界转速试验 ；

• 非接触位置传感器安装学习及测量轴的径向振动和轴向位移测试试验；

• Zui佳传感器安装方式的试验 ；

• 试加重进行单面、双面、多面转子动平衡   ；

主要模块简介：

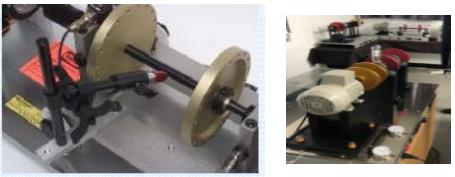

1.不平衡的故障机理和诊断模组：包含两个转子盘 直径: d = 152mm, pcd = 140mm, 20个M6螺丝孔，用于添加不平衡质量。用于学习和研究动平衡技术和不平衡的故障诊断。

2.动静摩擦的机理与诊断模组：包含一个可调加载的支撑底座以及四种不同材质的摩擦块，用于学习和研究不同的摩擦材料，不同的载荷，不同的安装角度，对摩擦现象的认识。

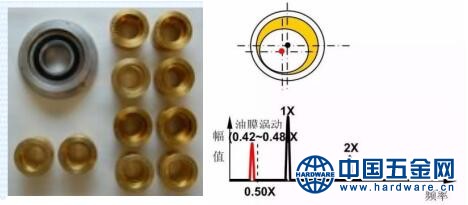

3.滑动轴承油膜涡动与振荡机理与诊断模组包含：4对衬套，2个不同长短的轴承，含有一个轴系对准装置，用于学习和避免油膜涡动与振荡。

4. 伺服电机参数：

· 安装方式: 立式/卧式

· 重量: 4kg

· 额定功率: 400W

· 防护等级: IP65

· 额定电压: 220V

· 线长: 300cm

· 编码器类型: 增量2500线

· 齿轮材质: 钢

· 额定扭矩: 4N·m

· 工作环境温度: 25℃

· 励磁方式: 永磁式

· 转动角度: 360度

· 额定转速: 3000rpm

· 轴端规格: 带键槽

技术参数：

软件方案：

1.包括多通道数据采集器；

2各类传感器：加速度传感器，非接触式电涡流传感器，光电式转速计；

3. 电脑端分析软件；

软件功能：

通过其直观的界面，功能强大的分析软件，您可以进行振动分析以及动平衡校正。其涵盖的动平衡功能模块软件包含丰富的图表数据及人性化的界面，便捷，轻松实现现场动平衡振动数据采集、分析。

软件的主要功能如下：

加速度，速度和位移振动实时检测测量；

时域波形/频谱分析，包络谱解调分析；

倍频分析，谐波游标和边带游标；

软件集成动平衡校正功能；

轴心轨迹测量；

波德图测量；

启停机过程分析功能；

长时间数据存储及查看功能。
