便携式激光三维扫描仪
在确定了初步方案后，我司工程师携带设备到客户公司进行了实地的操作演示，获得了客户方工程师的一致认可。那么就其中一个电机机械零件三维检测，具体步骤如下：

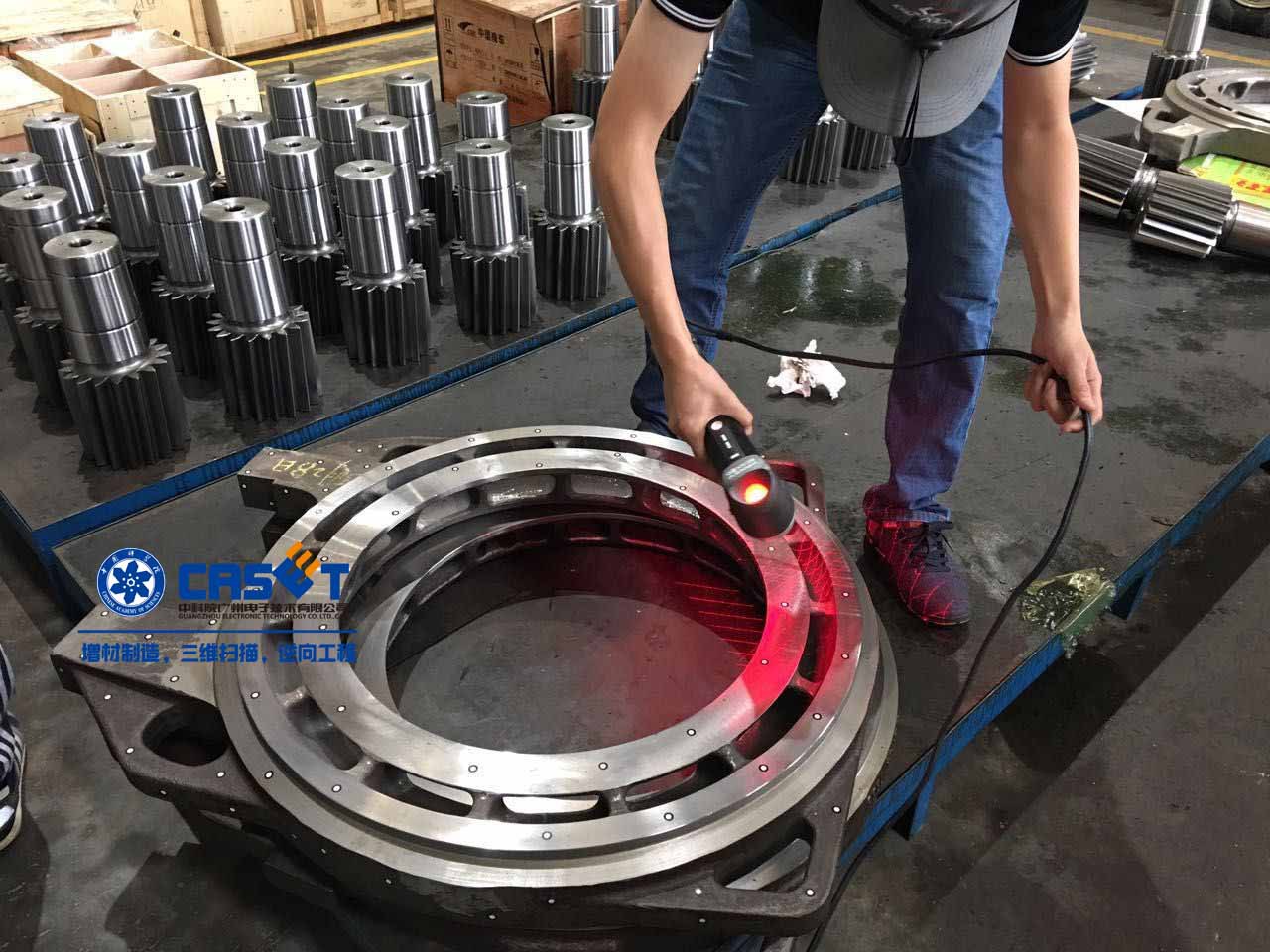

1. 电机零件表面三维扫描。我司工程师直接在零件所放置的车间进行检测，表面贴好定位点后，用Handyscan black elite对工件进行扫描，内容包括工件的型面、边界等。短短几分钟，即可完成整个所需表面的扫描。
2. 扫描数据基础处理。扫描过程中我们可以通过设备连接的工作站实时观测到扫描的情况，方便及时调整扫描的方向和位置。在完成扫描后，通过软件对三维数据进行简单的处理，保留想要的部分，清楚周边杂质。
图2
3.关键尺寸测量。切换至检测软件对扫描的三维数据进行三维扫描检测，工程师先对需要检测的位置创建特征，然后获取检测结果，handyscan配备的检测软件具有良好的稳定性以及先进的算法，不仅数据分析速度快，且可生成工件的PDF、xls等多种格式的检测报告。同时检测操作简单易上手，2分钟可完成。部分检测报告如下图所示：

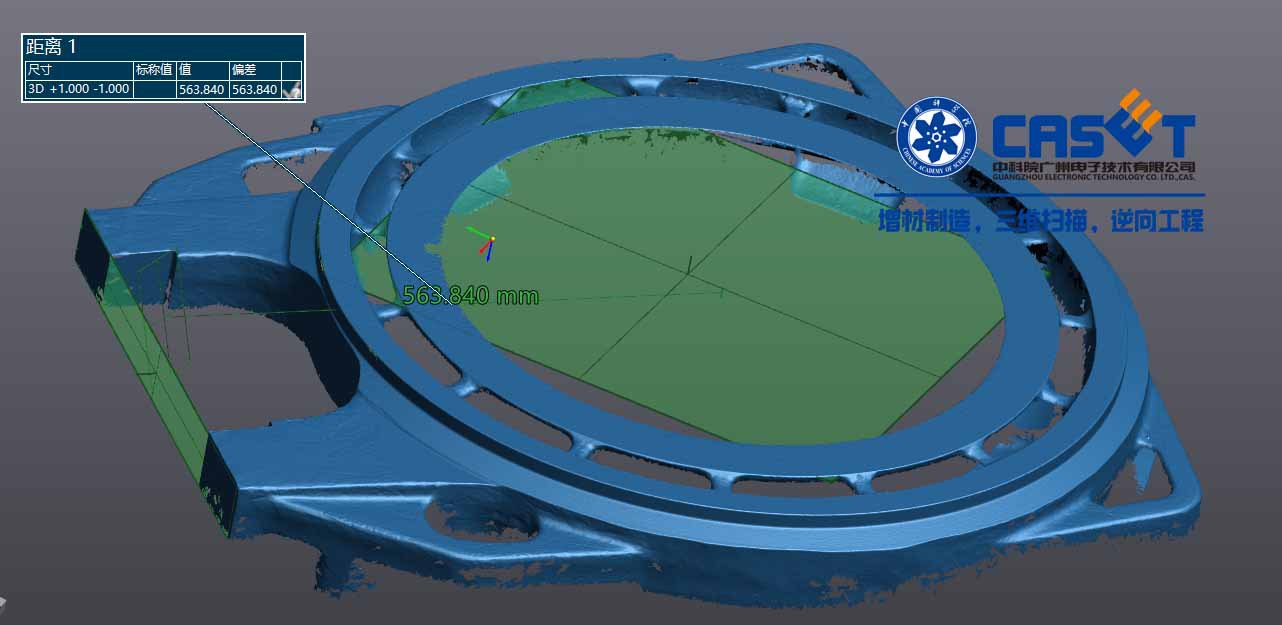

关键位置的尺寸测量示意图
综合检测报告示意图
HandySCAN black elite非常适合对这类1米左右的中型零配件进行扫描逆向及检测。不仅速度快精度高，且对工作环境适应性强，已操作好上手。因此许多类似的模具厂家以及汽配厂家和高铁动车客户都十分青睐这款三维扫描设备。采用便携式激光三维扫描仪，对大中型电机零件进行全面三维尺寸检测，确实实可以有效提高产品批量检测效率，有效避免人为测量误差的。如您也有类似的检测需求，欢迎联系我司进行咨询，中科广电以专业的服务和过硬的技术，期待为您提供更加满意的三维检测、逆向工程方案。
